【数据中心】数据中心系统组成及等级分类

17年05月05日     千家综合布线网

[导读]数据中心布线系统无论按照何种方式去实施,对于数据中心而言,都有一些基本的原则或关注点,这是在每一个数据中心规划基础架构时都应该给于足够重视的。

【数据中心】数据中心系统组成及等级分类1

  数据中心布线系统无论按照何种方式去实施,对于数据中心而言,都有一些基本的原则或关注点,这是在每一个数据中心规划基础架构时都应该给于足够重视的:

  1、可管理性

  为用户构建一个高性能网络,这并非是一味复杂和高成本。管理性是最基本要素,没有管理性,基础布线网络也只能短期应付数据中心的需要,如果需要增强控制和管理数据中心基础网络,那么就必须建成结构化的布线系统,避免存在于一个由大量难以识别的跳线等构成的无序管理的环境。

  2、灵活性和可扩展性

  基础布线的灵活性和可扩展性允许快速和方便地实现而不会对数据中心的日常运行产生严重的影响,也就是降低未来新的应用技术使用对于基础布线的改变所带来的风险。数

  据中心的可扩展性对于系统未来高带宽的升级和进行不中断运行的性能扩展非常重要。因此必须关注用于实现网络拓扑的各种系统部件可以有效地提升网络效率,节约时间和成本。

  3、网络效率

  由于数据中心的数量和规模的增长,同时由于网络持续地演进和向 100G 以太网发展,未来应该会继续在高带宽上增长。由于数据中心的可预计的增长,基础布线网络需要简单,有效的布线系统,从而最大化地利用空间和有效降低安装时间和成本。

  对于一个规划良好的基础布线系统,应该考虑可以支持 15 到 20 年和数代的网络系统设备和数据速率的增长的应用。

  1.1 数据中心功能

  数据中心可由一个建筑群、建筑物或建筑物的几个楼层或一部分区域组成。在通常情况下它由计算机房和支持空间组成,是电子信息的存储、加工和流转中心。数据中心内放置核心的数据处理设备,是政府机构、企事业单位的信息中枢。数据中心的建立是为了全面、集中、主动并有效地管理和优化IT基础架构,实现信息系统较高水平的可管理性、可用性、可靠性和可扩展性,保障业务的顺畅运行和服务的及时提供。

  建设一个完整的、符合现在使用及将来业务发展需要的高标准数据中心,应满足以下基本功能要求:

  1、满足进行数据传输、数据计算、数据存储和安全与公用通信网互通的设施安装的场地;

  2、为所有设备运转提供所需的保障电力;

  3、在满足设备技术参数要求下,为设备运转提供一个温度受控的环境;

  4、为所有数据中心内部和外部及公用网的设备提供安全可靠的网络连接。

  5、不会对周边环境产生各种的危害;

  6、具有足够坚固的安全防范设施和防灾设施。

  以多种类型的数据中心来满足具体的业务要求。两种最常见的类型是公司/企业数据中心和托管/互联网数据中心。 企业数据中心由具有独立法人资格的公司、机构或由政府机构拥有和运营。这些数据中心为其自己的机构、单位、人员提供支持内网、互联网的数据处理和面向 Web 的服务。运行维护由内部 IT 部门进行。托管/互联网数据中心由电信业务经营者、互联网服务提供商和商业电信业务经营者拥有和运营。他们提供通过互联网连接访问的外包信息技术(IT)服务。他们提供互联网接入、Web 或应用托管、主机代管及受控服务器和存储网络。

  1.2 数据中心系统组成

  对于一个完整的数据中心而言,它包含各种类型的功能区域。诸如:主机区、服务器区、存储区、网络区及控制室、操作员室、测试机房、设备间、电信间、进线间、资料室、备品备件室、办公室、会议室、休息室等等。

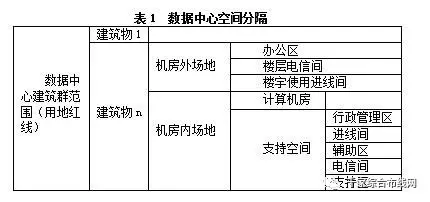

  数据中心从功能上可以分为计算机房和其它支持空间。空间分隔见表1。

【数据中心】数据中心系统组成及等级分类2

  在上表1中:

  1、建筑物机房外区域的办公区与建筑物楼层电信间、楼宇进线间之间可通过水平缆线相通;

  2、建筑物楼层电信间与楼宇进线间之间可通过主干缆线相通;

  3、机房支持空间的行政管理区、辅助区、支持区与支持空间的进线间、电信间之间可通过主干缆线相通;

  4、机房支持空间进线间与楼宇进线间之间可通过主干缆线相通;

  5、机房支持空间电信间与楼宇电信间、进线间之间可通过主干缆线相通;

  6、机房内场地与支持空间电信间、进线间之间可通过主干缆线相通。

  1.2.1 计算机房

  计算机房主要用于电子信息处理、存储、交换和传输的设备安装、运行和维护的建筑空间,包括服务器机房、网络机房、存储机房等功能区域,分别安装有服务器设备(也可以是主机或小型机)、存储区域网络(SAN)和网络连接存储(NAS)设备、磁带备份系统、网络交换机,以及机柜/机架、缆线、配线设备和走线通道等。

  1.2.2 支持空间

  是计算机房外部专用于支持数据中心运行的设施安装和工作的空间,包括进线间、电信间、行政管理区、辅助区和支持区。

  1.3 数据中心等级及分类要求

  数据中心综合布线系统是数据中心网络的一个重要组成部分,支撑着整个网络的连接、互通和运行。综合布线系统通常由对绞电缆、光缆、连接器件和各类配线设备等组成。并在满足未来一个时期内的带宽需求的情况下,兼顾性价比。所以确保一个数据中心布线解决方案的设计能够适应将来更高的传输速率的需要将是至关重要的。

  1.3.1 国内外机房等级

  1.3.1.1 数据中心等级

  (1) 按照中国标准GB50174《电子信息系统机房设计规范》,数据中心可根据机房选址、建筑结构、机房环境、安全管理及机房的使用性质及由于场地设备故障导致电子信息系统运行中断在经济和社会上造成的损失或影响程度,分为A、B、C三级。

  1)A级为容错型,在系统需要运行期间,其场地设备不应因操作失误、设备故障、外电源中断、维护和检修而导致电子信息系统运行中断。

  2)B级为冗余型,在系统需要运行期间,其场地设备在冗余能力范围内,不应因设备故障而导致电子信息系统运行中断。

  3)C级为基本型,在场地设备正常运行情况下,应保证电子信息系统运行不中断。

  (2) 国外TIA942则按照数据中心支持的正常运行时间,将数据中心分为4个等级。不同的等级,数据中心内的设施要求也不同,级别越高要求越严格。

  T1 数据中心:基本型,这类数据中心使用单一路由,没有冗余设计。

  T2 数据中心:部件冗余,还是使用单一路径,增加部件的冗余。

  T3 数据中心:在线维护,拥有多路路径,设备是单路,T3 机房应可以方便升级为 T4机房。

  T4 数据中心:容错系统,拥有多路有源路径,增强容错能力。

  在4个不同等级的定义中,包含了对建筑结构、电气、接地、防火保护及电信基础设施安全性等的不同要求。表2出了TIA942标准数据中心等级的可用性指标。

【数据中心】数据中心系统组成及等级分类3

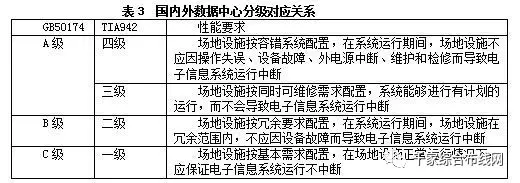

  (3)通过对数据中心的可用性及冗余数量的比较,我们在国内外标准中所描述的不同等级的数据中心之间建立了一个可参考的对应关系,见下表3内容。

【数据中心】数据中心系统组成及等级分类4

  1.3.2 数据中心分类

  数据中心根据所有性质或服务的对象,可以分为互联网数据中心和企业数据中心(IDC与 EDC)。

  (1)IDC(互联网数据中心)是电信业务经营者利用已有的互联网通信线路、带宽资源,建立标准化的电信专业级机房环境,通过互联网向客户提供服务器托管、租用以及相关增值等方面的全方位服务。它可以为各类应用和客户提供大规模、高质量、安全可靠的专业化服务器托管、空间租用、网络批发带宽以及 ASP、EC 等服务业务服务。通过使用 IDC 服务,企业或政府单位不需要再建立自己的专门机房、铺设昂贵的通信线路,也无需建立专门的网络工程师队伍 。

  (2)EDC( 企业数据中心)是指由企业或机构构建并所有,服务于企业或机构自身业务的数据中心,是一个企业数据运算、存储和交换的核心计算环境,它为企业、客户及合作伙伴提供数据处理、数据访问等信息,应用支持服务。同时,对于信息系统,数据安全,保密或者其他特殊要求的行业或企业,会建设自己管理运行的数据中心,比如银行、保险、政府、大型企业等。

  注:全文内容摘自《数据中心综合布线系统应用技术》一书。该书由中国勘察设计协会工程智能设计分会副秘书长张宜老师,携布线行业各企业及一线的专业人士共同撰写。其从综合布线的发展背景到市场现状,以数据中心综合布线系统为中心,围绕布线结构框架设计、线缆选用、施工等等重要环节,均进行详细的分类和阐述。

  有关此书的相关进展和最新资料,敬请留意千家网(http://www.qianjia.com/)和"千家综合布线网"微信公众号(QJ-cabling)。
