【干货】楼宇自控系统(BAS)控制原理图解

17年09月22日     千家楼宇自控网

[导读]本文总结了楼宇自控系统的控制原理,希望对大家有所帮助。

  楼宇自控系统的功能

  1、自动监视和控制智能建筑各种电气与机械设备的启/停动作,并可以根据需要显示或打印系统的当前运转状态。

  2、自动记录系统各种参数(温度、湿度等)数据和其变化趋势,并自动进行越限报警。

  3、能源管理:可以自动提供最侍能源控制方案,以达到合理、经济地使用能源,进而实现节约能源的目的。

  4、设备管理:BAS系统对智能建筑中的各项自动控制设备,提供技术和设计机管理的支持,实现设备运行状态的实时监控和参数显示,以及设备档案与维修管理等。

  5、意外灾害紧急处理:在智能建筑出现意外事故时,能自动发出指令(包括切断电源等措施),以保证设备及人员的安全。

  楼宇自控系统的监控内容

  冷冻水及冷却水系统

  1、控制示意图

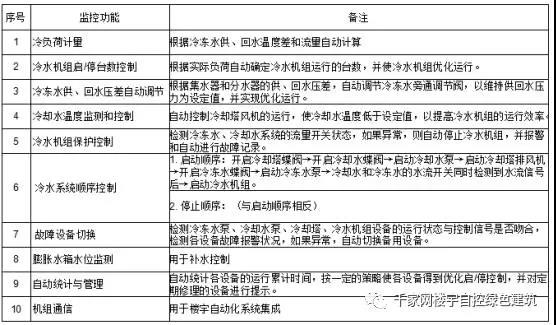

  2、监控功能

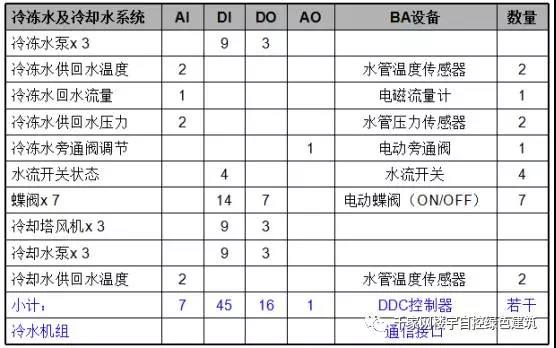

  3、点表

  空调机组

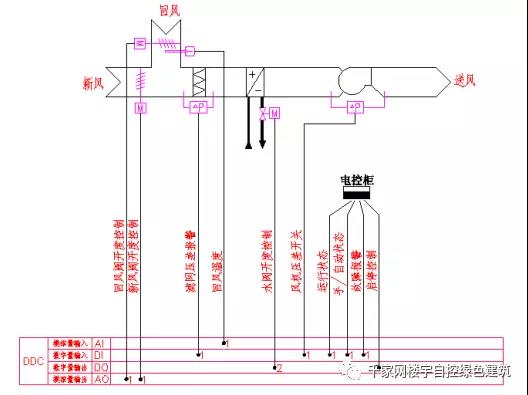

  1、控制原理图

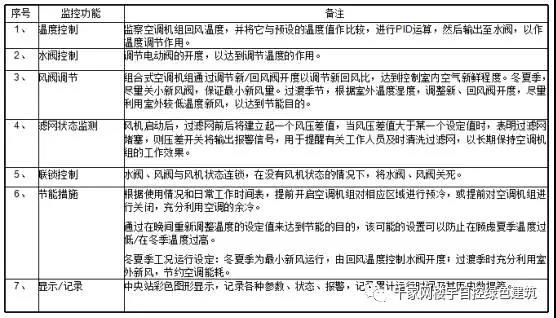

  2、监控功能

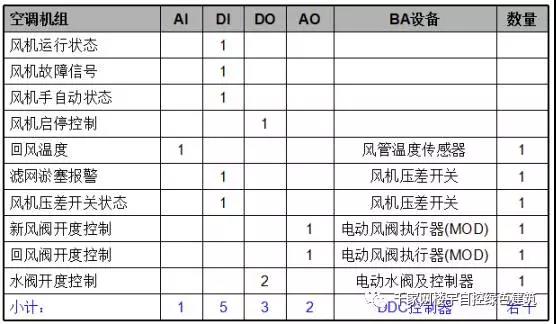

  3、点表

  新风机组

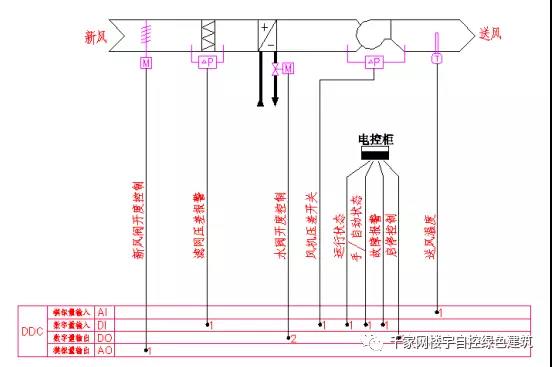

  1、控制原理图

  2、监控功能

  3、点表

  送/排风机系统

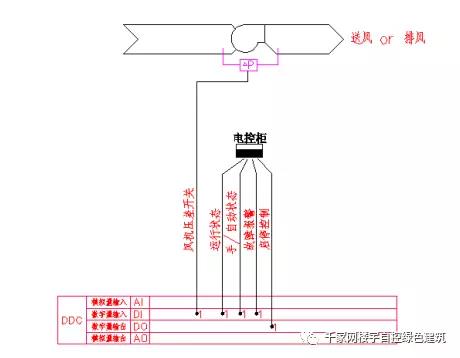

  1、控制原理图

  2、监控功能

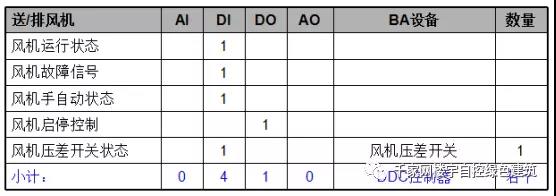

  3、点表

  给排水系统

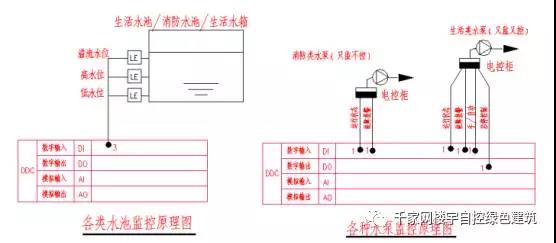

  1、控制原理图

  2、监控功能

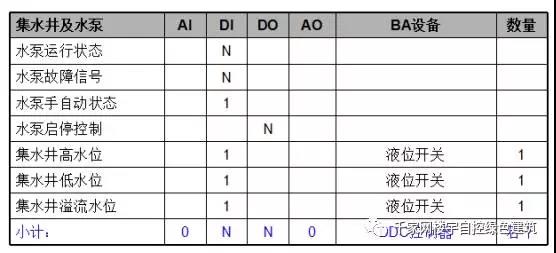

  3、点表

  公共照明系统

  1、控制原理图

  2、监控功能

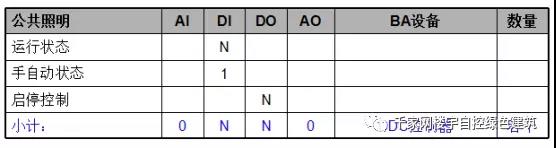

  3、点表

  变配电系统监测

  变配电系统及柴油发电机系统
