110配线架有哪几种打法

2019年04月29日     千家综合布线网

[导读]众所周知,110配线架作为综合布线的核心产品,起着传输信号的灵活转接、灵活分配以及综合统一管理的作用。那么,110配线架有那几站打法?110配线架与网络配线架有什么区别呢?

众所周知,110配线架作为综合布线的核心产品,起着传输信号的灵活转接、灵活分配以及综合统一管理的作用。那么,110配线架有那几站打法?110配线架与网络配线架有什么区别呢?

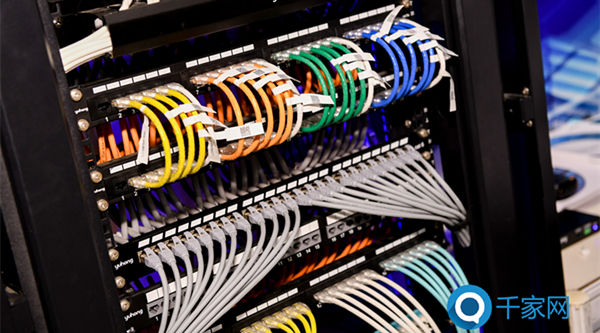

110配线架有哪几种打法

一、110配线架有哪几种打法

1、先不要把模块放上去,按照片模上的颜去打,从左到右,(蓝、橙、绿、综、灰),再根据大对线上 的“色带”去打,从前打到最后。

2、把线打完之后,在把刚才的模块放上去,用力搞打,使他紧贴在配线架上。

3、最后根据刚才打完的模块上方口,与配线架进行跳线,即可。

大对数的话,线序是这样的:

5种主色:白色、红色、黑色、黄色、紫色

5种次色:兰色、桔色、绿色、棕色、灰色

电话电缆线序色谱认识举例说明:

10对电话电缆色谱线序表

1对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰

6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰

20对电话电缆色谱线序表

1对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰

6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰

11对—黑兰 12对—黑桔 13对—黑绿 14对—黑棕 15对—黑灰

16对 —黄兰 17对—黄桔 18对—黄绿 19对—黄棕 20对—黄灰

30对电话电缆色谱线序

说明:30对的电话电缆要注意了,30对通信电缆里有2种白色的主色,大于25对了就一定要看标识线了!!有一小把是用“白兰"标识线缠着的,另有5对线用“白桔"标识缠着!

(注意:这25对用“白兰"色环标识线缠着)

1对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰

6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰

11对—黑兰 12对—黑桔 13对—黑绿 14对—黑棕 15对—黑灰

16对—黄兰 17对—黄桔 18对—黄绿 19对—黄棕 20对—黄灰

21对—紫兰 22对—紫桔 23对—紫绿 24对—紫棕 25对—紫灰

(注意:这5对有"白桔"标识缠着)

21对—白兰 22对—白桔 23对—白绿 24对—白棕 25对—白灰

50对电话电缆色谱线序

说明:50对的通信电缆要注意了,50对通信电缆里有2种标识线,前25对是用“白兰"标识线缠着的!!后25对是用“白桔"标识线缠着的!!

(注意:这25对用“白兰"标识线缠着)

1对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰

6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰

11对—黑兰 12对—黑桔 13对—黑绿 14对—黑棕 15对—黑灰

16对— 黄兰 17对—黄桔 18对—黄绿 19对—黄棕 20对—黄灰

21对—紫兰 22对—紫桔 23对—紫绿 24对—紫棕 25对—紫灰

(用 “白桔"标识线缠着)

26对—白兰 27对—白桔 28对—白绿 29对—白棕 30对—白灰

31对—红兰 32对—红桔 33对—红绿 34对—红棕 35对—红灰

36对—黑兰 37对—黑桔 38对—黑绿 39对—黑棕 40对—黑灰

41对—黄兰 42对—黄桔 43对—黄绿 44对—黄棕 45对—黄灰

46对—紫兰 47对—紫桔 48对—紫绿 49对—紫棕 50对—紫灰

100对电话电缆色谱线序表

说明:100对的电话电缆里有4种标识线,第一的25对是用“白兰"标识线缠着的!!第二的25对是用“白桔"标识线缠着的!第三的25对是用“白绿"标识线缠着的!第四的25对是用“白棕"标识线缠着的!

(注意:用“白兰"标识线缠着)

1 对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰

6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰

11对— 黑兰 12对—黑桔 13对—黑绿 14对—黑棕 15对—黑灰

16对—黄兰 17对—黄桔 18对—黄绿 19对—黄棕 20对—黄灰

21 对—紫兰 22对—紫桔 23对—紫绿 24对—紫棕 25对—紫灰

(注意:用“白桔"标识线缠着)

26对—白兰 27对—白桔 28对—白绿 29对—白棕 30对—白灰

31对—红兰 32对—红桔 33对—红绿 34对—红棕 35对—红灰

36对—黑兰 37对—黑桔 38对—黑绿 39对—黑棕 40对—黑灰

41对—黄兰 42对—黄桔 43对—黄绿 44对—黄棕 45对—黄灰

46对—紫兰 47对—紫桔 48对—紫绿 49对—紫棕 50对—紫灰

(注意:用“白绿"标识线缠着)

51对—白兰 52对—白桔 53对—白绿 54对—白棕 55对—白灰

56对—红兰 57对—红桔 58对—红绿 59对—红棕 60对—红灰

61对—黑兰 62对—黑桔 63对—黑绿 64对—黑棕 65对—黑灰

66对—黄兰 67对—黄桔 68对—黄绿 69对—黄棕 70对—黄灰

71对—紫兰 72对—紫桔 73对—紫绿 74对—紫棕 75对—紫灰

(注意:用“白棕"标识线缠着)

76对—白兰 77对—白桔 78对—白绿 79对—白棕 80对—白灰

81对—红兰 82对—红桔 83对—红绿 84对—红棕 85对—红灰

86对—黑兰 87对—黑桔 88对—黑绿 89对—黑棕 90对—黑灰

91对—黄兰 92对—黄桔 93对—黄绿 94对—黄棕 95对—黄灰

96对—紫兰 97对—紫桔 98对—紫绿 99对—紫棕 100对—紫灰

200对电话电缆色谱线序表(大对数电缆)

说明:100对的电话电缆里有4种标识线,第一的25对是用“白兰"标识线缠着的!!第二的25对是用“白桔"标识线缠着的!第三的25对是用“白绿"标识线缠着的!第四的25对是用“白棕"标识线缠着的!第五的25对是用“白灰"标识线缠着的!第六的25对是用“红兰"标识线缠着的!第七的25对是用“红桔"标识线缠着的!第八的25对是用“红绿"标识线缠着的!

二、110配线架与网络配线架有什么区别

110配线架是早期网络系统使用的一种配线方式,现在主要用于电话系统配线,俗称鱼骨架,一般一个110配线架为1U高度,包含了左右两个各50对的鱼骨架,共可连接100对的2芯电话线。110线架和4对和5对模块进行压接。

网络配线架是现在比较主流的网络系统配线架,一般每1U高度可以容纳24个8芯网络端口,背部打线,前端进行跳线接插。

另外,查看了一下百度百科中关于110配线架的说明,发现有点儿问题,说明中是110配线架的文档,但是图片不是110配线架,那个应该叫科龙架,我们也叫这种东西为VDF,需要说明的是110系统是AT&T,也就是朗讯(Lucent)公司提出的标准,而科龙架是德国科龙(kelone)公司的标准,不是一码事,科龙架一般应用在大型语音配线系统,而且一般为墙面固定,如果放在标准机柜中则要加装背板,将科龙架的钢架固定于背板上。

而110配线架是标准的19英寸设备,可直接固定在标准19英寸机柜内。由于19英寸的标准机柜已经普遍应用在民用领域,所以科龙架现在应用比较少,主要都是运营商在使用。

这几种配线架是综合布线系统中最基础的接插件,市面上产品种类也非常多,当然形式上也有多种变化。关于网络配线架和110配线架的使用方法,百度百科和文库中都有详细的说明,可以参考。

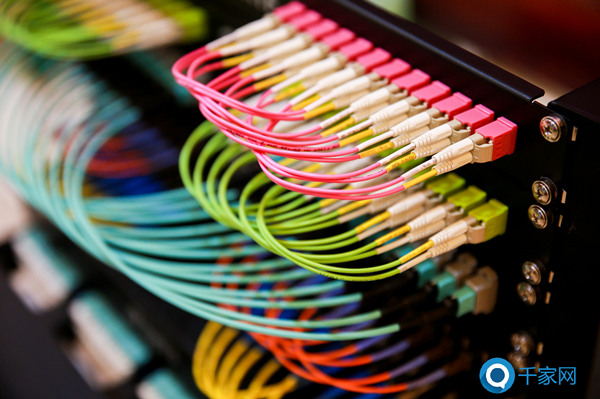

110配线架有哪几种打法

以上就是我们为大家带来的有关于110配线架的全部内容了,其实110配线架与网络配线架的区别可以用一句话概括,就是110配线架是电话用的,每路用2芯,对应电话接头rj11,而网络配线架是网络互连用的,每路用8芯,对应rj45接头。

(本文来源于网络,由千家智客进行整理编辑,如有侵权,请联系删除。)
