今天宇洪科技——技术“宇林”，

将跟大家分享一下PON系统中神秘的“测距”技术，

那么——

什么是PON测距呢？

这里需要先说明一下PON的结构，从OLT到ONU是一个P2MP的拓扑，其采用WDM（波分复用）技术，实现单纤双向传输，如GPON系统中下行通道中心波长为1490nm，上行通道中心波长为1310nm。

为了分离同一根光纤上多个用户的来去方向的信号，采用以下两种复用技术：

◆ 下行数据流采用广播技术：下行为广播方式，所有的ONU都能收到相同的数据，但是单个ONU只选择匹配自己LLID(EPON)/ONUID(GPON)的数据

◆ 上行数据流采用TDMA（时分多址）技术：上行链路被分成不同的时隙，根据下行帧的upstream bandwidth map（上行带宽图）字段来给每个ONU分配上行时隙，每个ONU在由OLT设备统一分配的时隙中发送数据帧

由于光链路上ONU离OLT的远近距离不一样，而ONU发送数据的开始时间不一，则可能会导致不同ONU发送上行数据到OLT时产生碰撞。

因而引出了测距技术，通过测距技术OLT可得知各个ONU到OLT之间的物理距离，从而在给各ONU分配时隙时对各个ONU距离的差距进行补偿，以此来避免各个ONU之间的碰撞。

既然如此——

那么，再深入了解一下测距的原理？

测距技术的原理是什么样的呢？

我们学过物理的同学肯定知道一个公式，即s(路程)=v(速度)*t(时间)，现在OLT与ONU之间是通过什么传输数据的？那就是“光”，光在光纤中的传输速度是已知的，那只要知道了所用的时间，即可得知ONU与OLT之间的距离了。

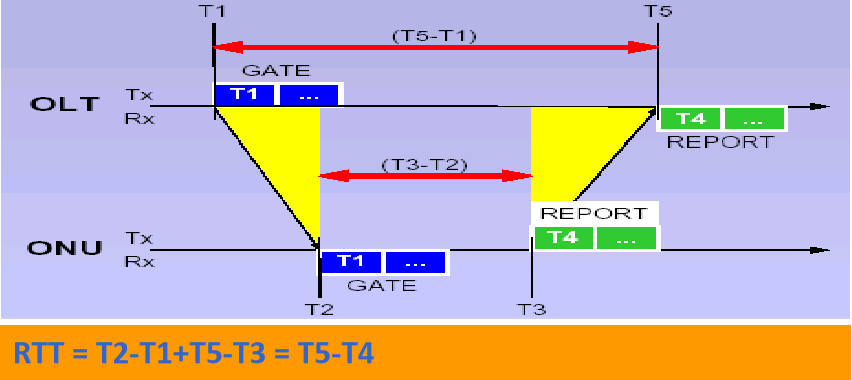

在注册过程中，OLT对新加入的ONU启动测距过程，这里就会通过同步时间戳、交互时间戳等方式计算出上面所说的“时间”值了，这个“时间”值，标准中称为RTT (Round Trip Time,往返时间)，其计算公式如下图所示：

刚接触RTT的同学，可能看不太懂上图所表达的含义，在此解释一下RTT所得公式：“该报文在OLT与ONU之间来回一次所花费的时间”＝“OLT发出一个报文到其收到ONU回复回来的报文所花费的时间”-“该报文在ONU上所花费的时间”，即为上图中黄色部分的时间值。

时间值出来了，那么就可通过s=vt得出onu与olt之间的双倍距离值了，这就是PON系统中神奇的“测距技术”了，同学们你们理解了么？
