选择合适的 PoE 布线系统至关重要
在不断发展的信息通信技术 (ICT) 领域，以太网供电 (PoE) 布线系统已成为一项革命性的解决方案，它简化了网络设备的部署和管理，同时优化了供电。从智能建筑和物联网设备到数据中心和企业网络，PoE 技术已成为现代连接的基石。然而，市面上 PoE 布线方案琳琅满目，选择最合适的方案并非易事。本文旨在提供有价值的见解，帮助您自信地做出决策。
在本指南中，我们将探讨 PoE 布线系统的基本方面，包括不同的 PoE 标准、线缆类别和供电注意事项。我们将深入分析每种方案的优势和局限性，以及影响性能和效率的因素。

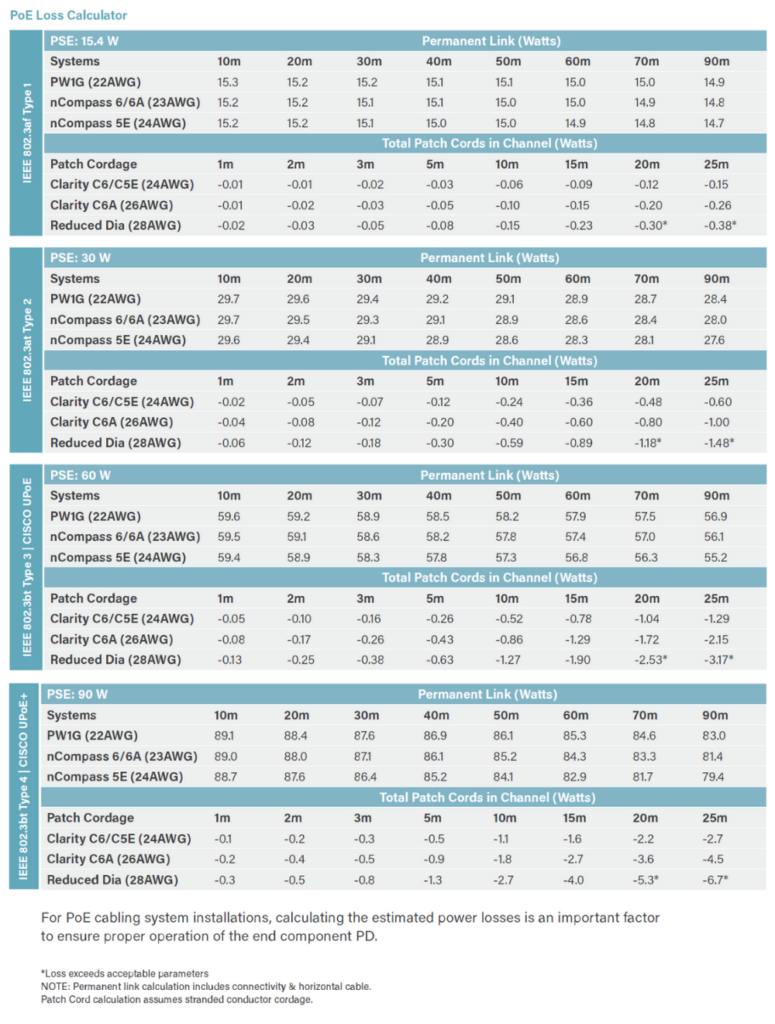

如何选择完美的 PoE 布线系统：分步指南
以太网供电 (PoE) 布线系统已成为现代网络中不可或缺的关键组件，实现了电力和数据传输的无缝集成。选择合适的 PoE 布线系统对于确保最佳性能、效率和可靠性至关重要。请参考以下关键步骤，做出明智的选择，充分发挥 PoE 技术在网络中的潜力。
步骤 1：选择 PSE/PoE 类型
选择合适的 PoE 布线系统的第一步是确定符合您网络功率需求的供电设备 (PSE) 或 PoE 类型。PoE 标准，例如 IEEE 802.3af(1 型)、IEEE 802.3at(2 型)和 IEEE 802.3bt(3 型和 4 型)，其功率输出能力各不相同，范围从 15.4W 到高达 100W。
步骤 2：确定永久链路距离
接下来，找到您的永久链路解决方案，并记录永久链路的距离值。永久链路是指 PSE 和受电设备 (PD) 之间的结构化布线，其长度是决定可用功率输出的关键因素。
步骤 3：选择跳线类型和长度
最后，选择通道中跳线的类型和总长度。从永久链接中标识的值中减去该数字，即可计算出输送给受电设备的最大功率。
示例：
让我们通过一个例子来更好地理解上述步骤和图表。假设您正在使用一个 15.4W 的 PSE(受电设备)，并安装一套 Legrand nCompass PW1G 布线系统，其通道组件如下：
- 70 米永久链路
- 10 米 6A 类 (C6A) 跳线
要计算提供给受电设备的功率，请按以下步骤操作：
- 永久链路距离：70 米 (15.0)
- 跳线长度：10 米 (-0.10)
从永久链路距离中减去跳线长度：15.0 – 0.10 = 14.9W
在 20°C 的室温下，PoE 布线系统应为受电设备 (PD) 提供约 14.9W (15.0W – 0.10W) 的功率。
遵循以下步骤，您可以自信地选择合适的 PoE 布线系统，满足网络的供电需求，确保无缝供电和稳定的数据传输。选择合适的 PoE 布线系统将提升您的 ICT 基础设施的性能、未来的可扩展性和可靠的连接性，从而将您的网络效率和生产力推向新的高度。
优化 PoE 布线设计架构的关键考虑因素
设计 PoE 布线系统时，必须考虑各种因素以确保效率、可靠性和安全性。以下是一些可能显著影响 PoE 布线设计架构性能的关键考虑因素。
线对间电流不平衡：
PoE 布线设计中需要解决的一个关键问题是线对间电流不平衡。与线对内部信号传输差异导致的电流不平衡不同，线对间电流不平衡指的是不同线对之间的功率分配。确保电流分配平衡对于为终端设备提供正常且有效的供电至关重要。为实现此目标，请参阅制造商的布线系统规格，以获取指导和最佳实践。
电缆捆扎发热效应：
电缆捆扎会导致热量积聚增加，从而影响布线系统的性能和使用寿命。为缓解此问题，请遵循技术服务公告 TSB 184 和 TSB 184-A 中概述的建议和指南。这些指南规定了捆扎温度升高限值(通常低于 15°C)和电缆长度，以防止过热。如果电缆温度仍然是一个问题，请考虑使用更大规格的电缆线规 (AWG) 以降低整体回路电阻，从而最大限度地减少温度问题。
布线固有功率损耗：
了解电缆由于其设计组件而产生的固有功率损耗至关重要。请参阅制造商的图表 (A) 以估算从电源设备 (PSE) 到功率设备 (PD) 的功率损耗。必须注意的是，高温环境会加剧这些功率损耗，从而影响 PoE 布线系统的整体性能。
环境温度升高：
高温或极端环境温度会进一步加剧布线系统中的功率损耗。一般来说，在这种环境下，预计会额外增加 1-2 瓦的功率损耗。适当的散热和环境监测对于维持 PoE 的最佳运行状态和防止性能下降至关重要。
PoE 标准的四级详解
1. 802.3af(802.3at Type 1)– PoE：802.3af，也称为 PoE 或 Type 1 PoE，是 IEEE 推出的首个 PoE 标准。它每个端口可提供高达 15.4 瓦的功率，并能够通过以太网线中的两根双绞线传输电力和数据。该标准适用于 IP 电话、无线接入点和安防摄像头等低功耗设备。
2. 802.3at – PoE+(Type 2)：802.3at，也称为 PoE+ 或 Type 2 PoE，是 802.3af 的升级版。它提供更高的功率输出，每个端口最高可达 30 瓦。与 802.3af 一样，它也通过两根双绞线传输电力和数据，因此与现有的以太网基础设施兼容。 PoE+ 非常适合视频会议系统、云台摄像机 (PTZ) 和高级无线接入点等高功率设备。
3. 802.3bt – PoE++(3 型和 4 型)：802.3bt，也称为 PoE++ 或 3 型和 4 型 PoE，是最新的 PoE 标准，可提供更高的功率传输能力。每个端口最高可提供 60 瓦(3 型)或 90-100 瓦(4 型)的功率。802.3bt 使用以太网电缆中的全部四对双绞线来传输电力和数据，从而实现更高的功率传输效率。该标准适用于各种高功率设备，包括 4K 视频显示器、具有多个无线电模块的 Wi-Fi 接入点和高级 IP 摄像机。
其他专有系统：
思科 UPoE(通用以太网供电)：思科 UPoE 是思科公司开发的专有 PoE 解决方案，可通过四根双绞线为每个端口提供高达 60 瓦的功率。它向下兼容 802.3af 设备，并且可以为功率需求高于 802.3af 或 802.3at 的设备供电。思科 UPoE 通常用于企业网络中的高功率设备。
思科 UPoE+(通用以太网供电增强版)：思科 UPoE+ 是思科 UPoE 的增强版本，可通过四根双绞线为每个端口提供高达 90 瓦的功率。它旨在为功率需求更高的设备供电，从而为网络部署提供更大的灵活性和可扩展性。
HDBase-T PoH(HDBase-T 供电)：HDBase-T PoH 是一种专有 PoE 解决方案，主要用于音视频应用。它通过四根双绞线为每个端口提供高达 100 瓦的功率，工作电压为 50-57 伏直流。HDBase-T PoH 通常用于为视频显示器、投影仪和其他音视频设备供电。
PoE 标准分为四个等级：802.3af、802.3at、802.3bt 以及其他专有系统，例如 CISCO UPoE、CISCO UPoE+ 和 HDBase-T PoH，它们提供不同级别的功率输出，以满足现代网络设备的多样化需求。每个标准都提供了一种可扩展且高效的解决方案，可为各种设备供电，从低功耗传感器和摄像头到高功率音视频设备和高级接入点。了解这些 PoE 等级对于选择适合特定网络需求的供电解决方案以及确保支持 PoE 的设备无缝可靠运行至关重要。
PoE技术的未来
选择和设计PoE布线系统需要一丝不苟地关注细节，并全面了解系统的功率需求和环境条件。通过仔细考虑诸如线对间电流不平衡、线缆捆扎发热效应、线缆自然损耗以及环境温度升高等因素，您可以优化PoE网络的性能、效率和可靠性。
随着 PoE 技术的不断进步，遵循这些注意事项对于确保您的布线基础设施面向未来至关重要，它能够满足高性能网络设备日益增长的需求，并确保在整个 ICT 生态系统中实现无缝高效的供电。通过部署设计完善的 PoE 布线系统，您可以充分发挥 PoE 技术的潜力，并将您的网络生产力和性能提升到新的水平。
