如何选择100G QSFP28光模块？

随着100G以太网的发展成为趋势，对100G光模块的需求在增加，如今100G光模块在网络建设成本中所占的比重很大。其中QSFP28封装体积小，功耗低，已成为100G光模块的首选封装。100G QSFP28光模块种类繁多，通常应用于数据中心光互连，每种光模块都有各自可圈可点之处，可按照实际需求选择合适的光模块。

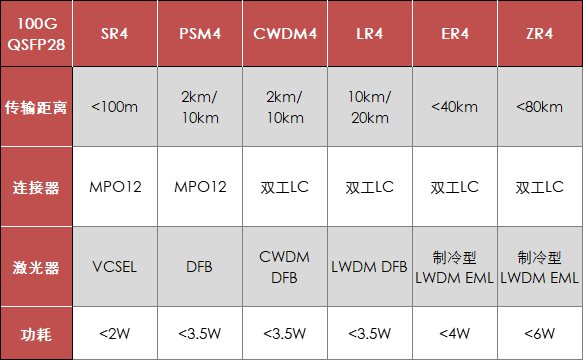

100G QSFP28光模块的标准由两个主要组织（IEEE和MSA）定义，IEEE定义了QSFP28 SR4，QSFP28 LR4、QSFP28 ER4和QSFP28 ZR4标准。MSA则定义了QSFP28 CWDM4和QSFP28 PSM4标准。其中，“QSFP”是指光模块的封装。“28”表示每个通道的最大传输速率为28Gbps；“SR”表示短距离（最大100m），“LR”表示长距离（最长20km），“ER”表示延长距离（最长40km）以及“ZR”（最长80km）。“4”表示模块具有4个通道。

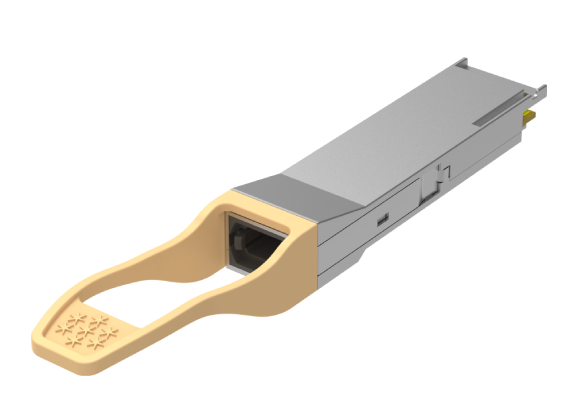

100G QSFP28 SR4

连接器：MPO12
传输距离：70m@OM3/100m@OM4
光纤：多模光纤
功耗：<2W

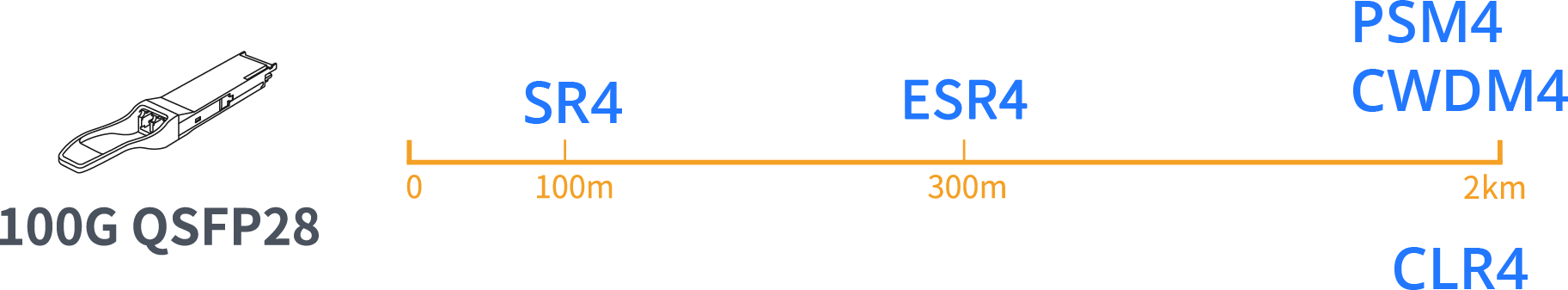

虽然100G QSFP28 AOC可以实现100m传输距离，但是AOC由于两边带模块，不适于跨机柜布线，因此一般用于距离小于30米的互连场景。在30m-100m应用场景中则多选用100G QSFP28 SR4光模块，还有增强版本的eSR4，可实现300m光互连。

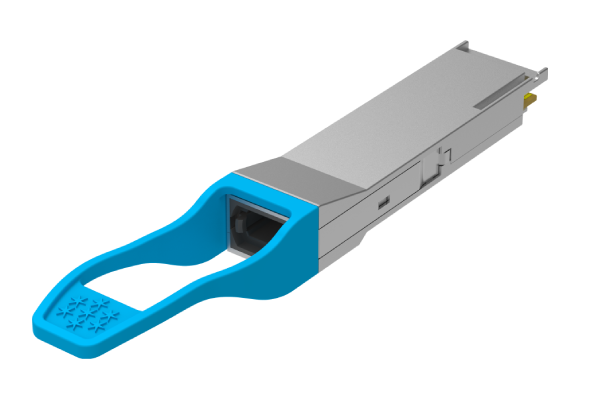

100G QSFP28 PSM4

连接器：MPO12
传输距离：2km/10km
光纤：单模光纤
功耗：<3.5W

在中等传输距离内，SR4无法满足所有连接要求，而LR4则太昂贵，无法在大型数据中心中使用。MSA为中距离传输市场带来了新的解决方案：QSFP28 PSM4和CWDM4。尽管QSFP28 LR4覆盖了PSM4和 CWDM4的传输距离，但二者的成本要比LR4便宜得多，并且在2km的传输距离上更具竞争力。中距离传输市场还有专为高性能计算（HPC）和高频交易（HFT）这些对低时延要求较高的应用场景而设计的100G QSFP28 CLR4光模块，也可传输2km/10km。

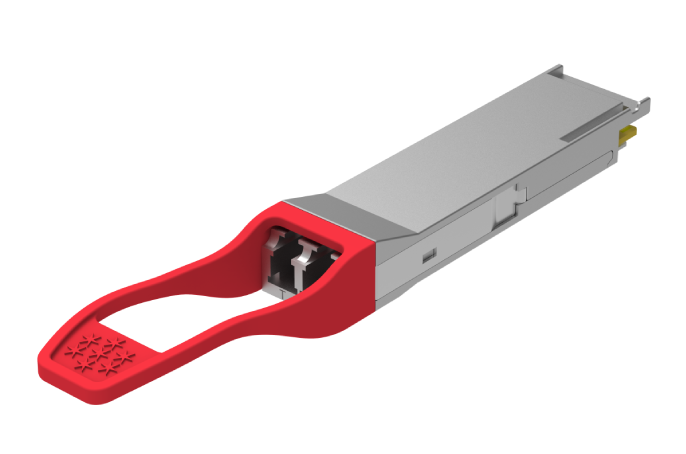

100G QSFP28 CWDM4

连接器：双工LC光口
传输距离：2km/10km
光纤：单模光纤
功耗：<3.5W

由于使用了波分复用器，所以CWDM4的光模块成本要高于PSM4光模块，不过CWDM4收发双向只需要两根单模光纤，远少于PSM4的8根单模光纤，随着距离的增加，PSM4方案的总成本上升得非常快。在实际应用中需要依据光纤部署情况使用PSM4还是CWDM4。

100G QSFP28 LR4

连接器：双工LC光口
传输距离：10km/20km
光纤：单模光纤
功耗：<3.5W

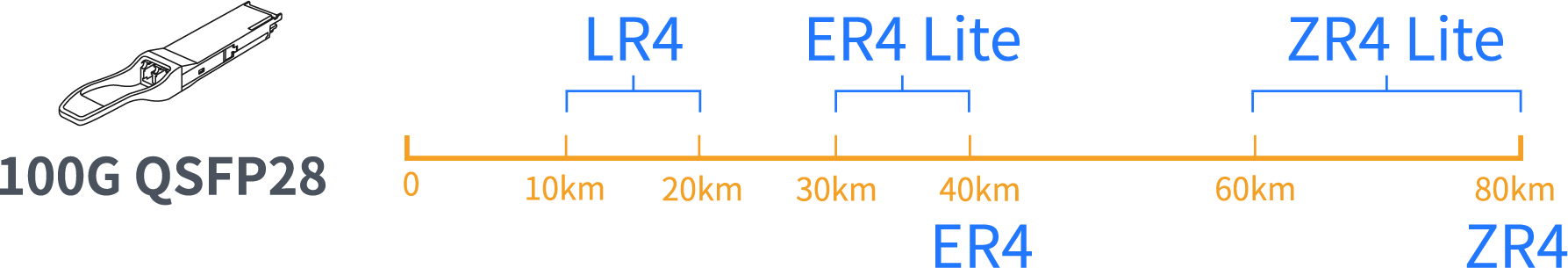

100G QSFP28 LR4是远距离DCI互连中最常见的100G光模块，易飞扬的100G LR4光模块支持长达20km的传输距离。

100G QSFP28 ER4

连接器：双工LC光口
传输距离：40km
光纤：单模光纤
功耗：<4W

IEEE 802.3ba工作组定义了100Gbase ER4标准，通过单模光纤可传输1310nm波段的信号。在光信号通过APD光电探测器之前使用SOA放大，可实现40km超长距离传输。在APD技术成熟之前，行业内许多光模块制造商用QSFP28封装定义了非标准的100Gbase ER4 Lite模块，能满足在开启FEC时最大传输距离40km，不开启FEC时最大传输距离可达30km。
