AGC AVC控制系统在储能电站中的工作原理

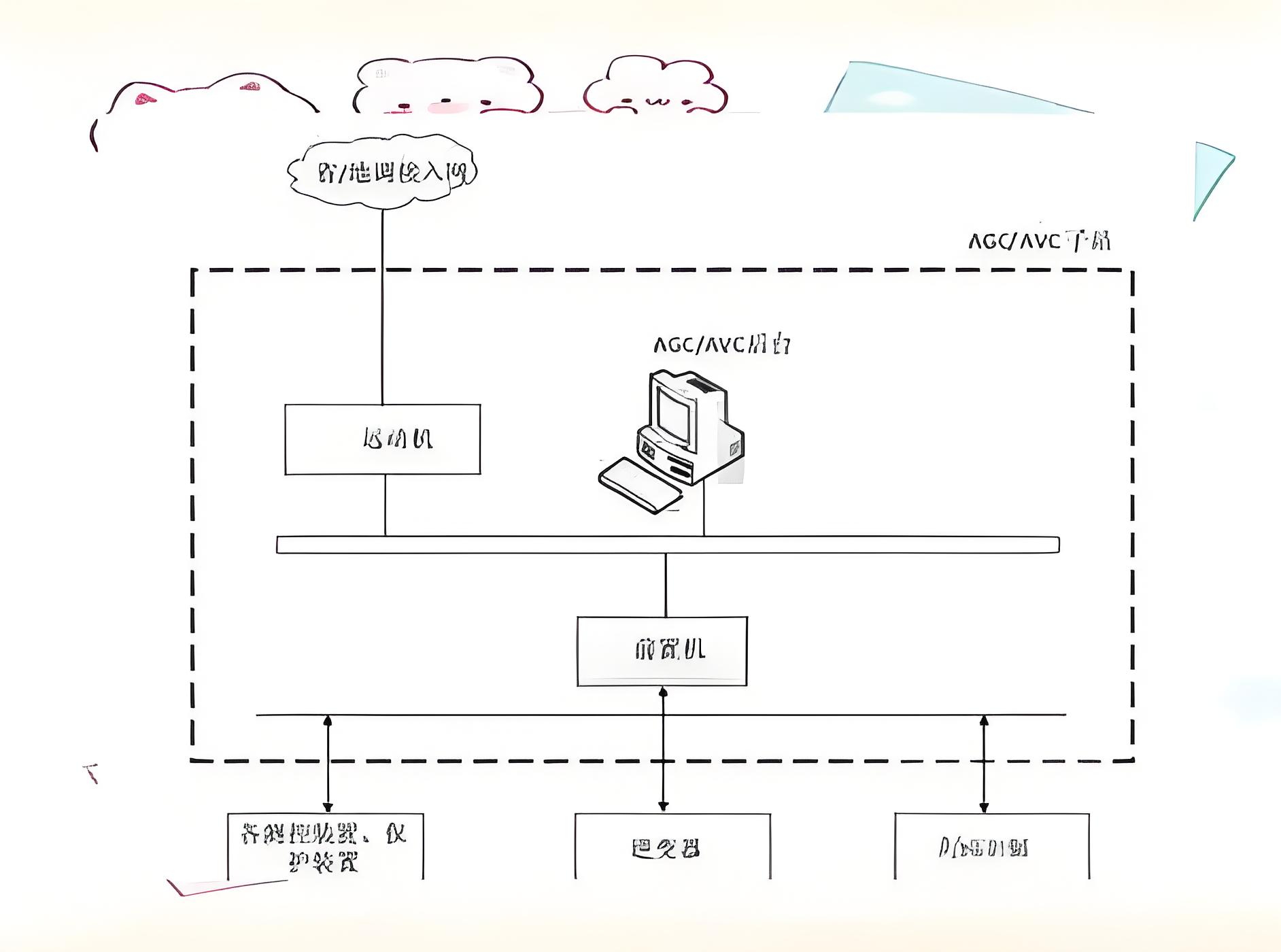

         在储能电站中，AGC（自动发电控制）和 AVC（自动电压控制）的工作原理基于 “实时监测 - 智能决策 - 精准执行 - 闭环反馈” 的闭环控制逻辑，但结合储能电站 “双向充放电”“毫秒级响应”“SOC（剩余电量）约束” 等特性，形成了适配储能特性的调控机制。二者分别针对有功功率（充放电）和无功电压进行分层控制，核心是通过快速响应电网需求，实现安全、高效、经济的运行。

一、AGC（自动发电控制）的工作原理
             AGC AVC控制系统  的核心是对储能电站的有功功率（充放电功率） 进行实时调控，充分发挥储能 “双向调节、快速响应” 的优势，实现对电网有功指令的精准跟踪、频率稳定支撑及功率波动平抑。其工作流程可分为数据采集层 - 决策控制层 - 执行反馈层三层闭环：
1. 数据采集层：多维度信息实时感知
           AGC 系统需实时采集 “外部指令 - 内部状态 - 环境参数” 三类关键数据，为决策提供依据：
外部指令：
           电网调度中心下发的有功计划曲线（如 24 小时调峰计划，明确每个时段的充放电功率目标）；
           实时调控指令（如一次调频信号、紧急减载指令）；
           电网频率信号（如 50Hz±0.2Hz 的偏差值）。
内部状态：
           储能电站总充放电功率（当前实际出力，充电为负、放电为正）；
           各电池簇 / 储能单元的 SOC（剩余电量，如 20%-90%）、SOH（健康状态）、温度（避免过温）；
           （储能变流器）的运行状态（是否正常、最大充放电功率限制）。
辅助参数：
           超短期负荷预测（未来 15 分钟 - 1 小时电网负荷变化）；
实时电价（峰谷价差，用于经济调度）。
2. 决策控制层：多目标优化指令生成
           基于采集的数据，AGC 控制器（通常部署在电站监控系统或云端平台）进行多维度计算，生成各储能单元的充放电指令。核心逻辑包括：
           偏差分析：对比 “调度指令目标值” 与 “当前实际充放电功率”，计算功率偏差（ΔP = 目标值 - 实际值）。例如：调度指令当前需放电 20MW，实际仅放电 15MW，ΔP=+5MW，需增加放电功率。
约束处理：确保指令不超出储能安全运行范围：
           SOC 约束：若 SOC<10%（低电量），禁止深度放电（如限制放电功率至额定值的 50%）；若 SOC>90%（高电量），禁止过充（如降低充电功率至 30%）。
           设备约束：考虑 PCS 最大充放电功率（如单台 PCS 上限 1.2MW）、电池循环寿命（避免高频次满充满放）、温度限制（超过 45℃时降额运行）。
策略生成：根据场景动态选择调节策略：
           调峰场景：按 “计划曲线跟踪” 模式，结合超短期负荷预测提前调整 SOC（如负荷高峰前 2 小时将 SOC 充至 80%，确保放电能力），指令按 “容量占比 + SOC 均衡” 原则分配至各 PCS（如 SOC 高的单元多放电）。
           调频场景：按 “频率偏差优先” 模式，当电网频率低于 50Hz（如 49.8Hz），立即计算所需补能功率（ΔP=K×Δf，K 为调频系数），优先调用响应最快的 PCS（毫秒级）释放功率，同时限制 SOC 过低的单元参与。
           平抑波动场景：结合风光功率预测，当风光出力突降 10MW 时，AGC 在 200ms 内指令储能增发 10MW，通过 “预测 - 补偿” 闭环抵消波动。
3. 执行与反馈闭环
           指令下发：将总调节指令分解至各储能单元的 PCS（储能变流器），通过通信协议（如 Modbus、IEC 61850）下发具体充放电功率指令（如 “PCS1 放电 5MW，PCS2 充电 3MW”）。
           实时校验：持续采集各 PCS 的实际出力、SOC 变化，若某 PCS 响应延迟（如指令放电 5MW，实际仅 4MW），AGC 立即将差额（1MW）分配至其他可用 PCS，确保总偏差 <±1%。
动态修正：若 SOC、温度等参数超出预期（如放电过程中 SOC 骤降至 15%），AGC 自动调整指令（如降低放电功率 20%），避免设备损坏。

 AGC AVC控制系统的详细介绍：https://www.guoweizhichuang.com/xinnnengyuanxitong/466.html

二、AVC（自动电压控制）的工作原理
           AVC 针对储能电站的无功功率与并网点电压进行调控，利用储能 PCS 的无功调节能力（通常支持 ±0.95 功率因数），实现电压稳定与无功优化。其工作流程同样为三层闭环，核心是 “电压 - 无功” 联动控制：
1. 数据采集层：电压与无功状态感知
             外部目标：电网调度下达的并网点电压目标（如 35kV±2%）、功率因数范围（如 0.92-0.98 滞后）。
内部状态：
             并网点实时电压（U）、电流（I）、有功功率（P）、无功功率（Q）；
             各 PCS 的无功调节能力（如当前可增发容性 / 感性无功的最大值）；
             无功补偿设备（如 SVG、电容器）的运行状态（投切状态、可用容量）。
2. 指令计算：电压偏差 - 无功需求转化
             AVC 控制器基于 “电压偏差决定无功需求” 的核心逻辑，计算总无功调节量并优化分配：
             电压偏差计算：ΔU = 目标电压 - 实际电压（如目标 35kV，实际 34kV，ΔU=+1kV）。
无功需求换算：根据电网阻抗模型（U≈E - (Q×X)/U，E 为电动势，X 为线路电抗），将 ΔU 转化为所需无功补偿量（ΔQ）。例如：ΔU=+1kV 时，需增发 2Mvar 容性无功。
优化分配：按 “就近补偿、损耗最小” 原则分配 ΔQ：
             优先调用靠近并网点的 PCS（减少无功传输损耗），其次调用 SVG（响应更快），最后投切电容器（用于稳态补偿）。
             限制单台 PCS 的无功输出不超过其额定容量的 30%（避免影响有功调节能力）。
3. 执行与反馈闭环
             指令执行：向 PCS 下发无功指令（如 “增发 1.5Mvar 容性无功”，通过调节 PCS 的功率因数或无功电流实现），或控制电容器开关投切。
             实时监测：持续采集并网点电压和无功输出，若电压仍未达标（如调节后 U=34.5kV，仍低于 35kV），则追加指令（如再增发 0.5Mvar），直至 ΔU<±0.5kV。
             动态适配：当 AGC 调节有功功率（如从充电 50MW 变为放电 50MW），线路电流突变可能导致电压波动（如从 34kV 升至 36kV），AVC 在 100ms 内同步调节无功（增发感性无功），抵消电压冲击。
三、AGC 与 AVC 的协同工作原理
             储能电站中 AGC 与 AVC 需实时交互数据，避免单一调节对系统的干扰，核心协同逻辑包括：
             有功 - 电压耦合补偿：AGC 调节有功功率时（如充放电功率骤变），会通过线路电抗引起电压波动（P 增加→U 上升），AVC 实时监测并快速调节无功（如 P 增加时增发感性无功），抵消电压变化。
             资源冲突协调：当 PCS 的无功调节已达上限（如满发感性无功），AVC 向 AGC 反馈 “无功容量不足”，AGC 则降低有功调节幅度（如从计划放电 80MW 降至 60MW），避免 PCS 过载。
             故障场景联动：电网发生短路故障时，AGC 立即暂停有功调节（优先保电网稳定），AVC 指令 PCS 短时增发感性无功（提供短路电流支撑），待故障清除后，两者逐步恢复正常调节，确保系统平稳过渡。
总结
             储能电站的 AGC 通过 “偏差 - 约束 - 优化” 逻辑实现有功功率的双向精准调控，核心是发挥快速响应与 SOC 管理能力；AGC AVC控制系统 通过 “电压 - 无功” 联动实现电压稳定，重点是协调 PCS 与无功设备的配合。二者依托毫秒级通信与控制链路，形成 “有功 - 无功” 协同闭环，使储能电站既能高效参与电网调峰调频，又能保障自身与电网的安全稳定运行，成为高比例新能源电网的 “灵活调节中枢”。
