【百科】十二个问题让你弄清门禁一体机的安装

　　很多朋友多次提到门禁一体机相关的问题，今天就通过十二个问题对门标一体机的安装做深入的讲解。

　　1、问：如何在锁的两端加上保护二极管，保护门禁机?

　　答：为了保护指纹门禁机不被电锁的瞬时电压干扰，强烈建议锁的两端增加二极管。

　　二极管型号：FR107

　　2、问：二极管怎么区分正负极?

　　答：请仔细观察二极管的两极，其中有银白色圆环的一端是负极。

　　3、问：门禁机安装好以后，可以开门，但是开门的一瞬间门禁机就死机，按键盘和按手指都没有任何反应?

　　答：这可能是电锁工作的一瞬间产生的电感应电压造成设备死机。请在锁的两端加上一个FR107二极管。如增加二极管后仍有问题，请联系0755-89602344

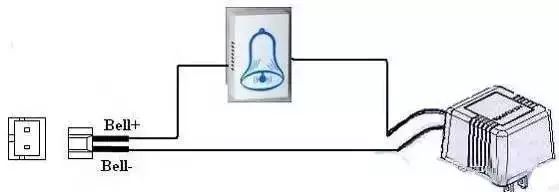

　　4、问：外接有线门铃怎么接?

　　答：设备在键盘上标有

　　的按键为门铃键。

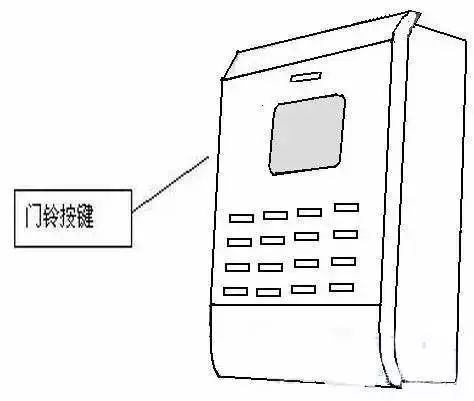

　　将门铃安放到适当位置，在门禁机上按门铃键，如下图画圈处标示。门铃接收到信号后会发出铃声。

　　注意：因为我们提供的是有线门铃接线端子和按键，所以门禁机要安装门铃时，要在门铃回路中串接电源。

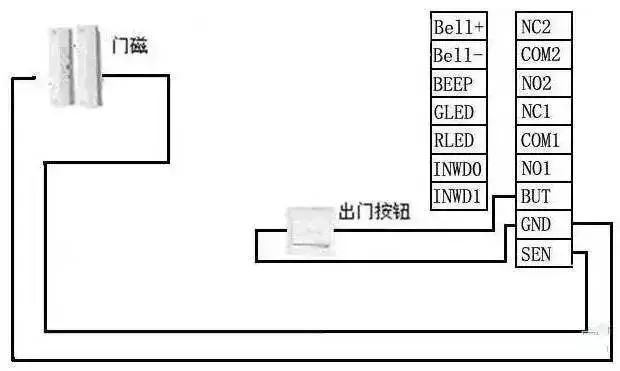

　　5、问：门禁机怎么外接出门按钮?怎么外接门磁?

　　答：如图所示，报警器接线端子为：AL+,AL-。出门按钮接线端子为：BUT,GND。

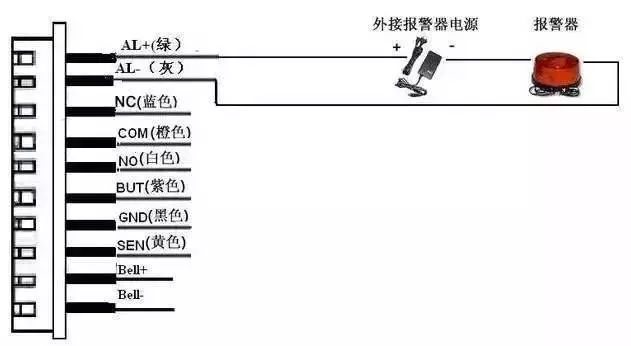

　　6、问：怎么外接报警器?

　　答：门禁一体机的报警输出是一个开关信号，可以把它串联到简单报警器的电源回路中，当然也可以用来作为高级报警/监控系统的触发信号(本机的报警输出仅支持12VDC的报警器)如图：

　　7、问：门禁机接锁方法?

　　答：锁根据断电后的状态不同，可分为通电常开锁，通电常闭锁。如图分成4种情况：

　　(1)通电常闭锁(与指纹机共用电源)

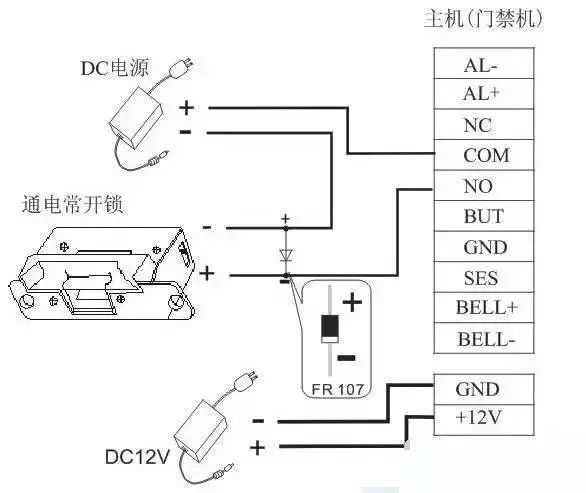

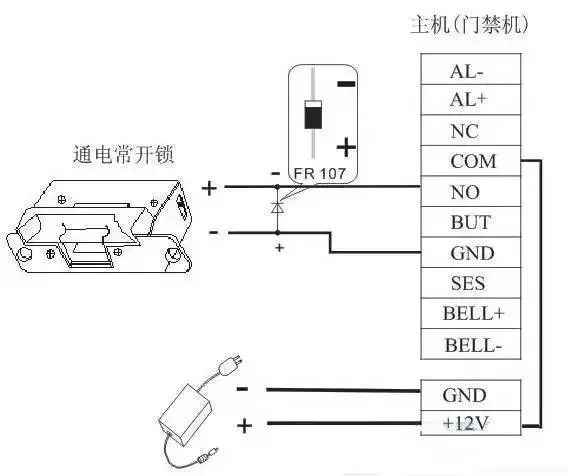

　　(2)通电常开锁(与指纹机共用电源)

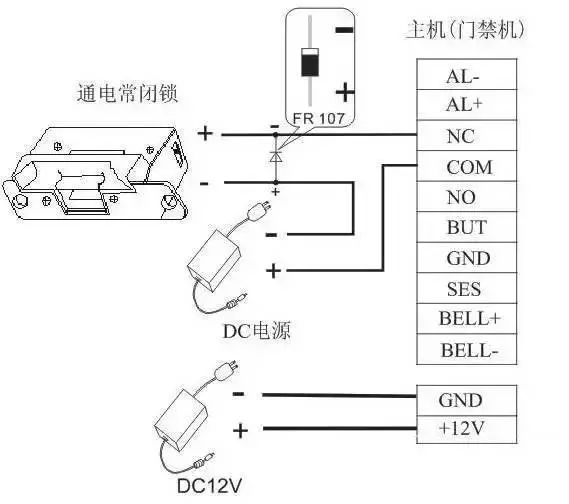

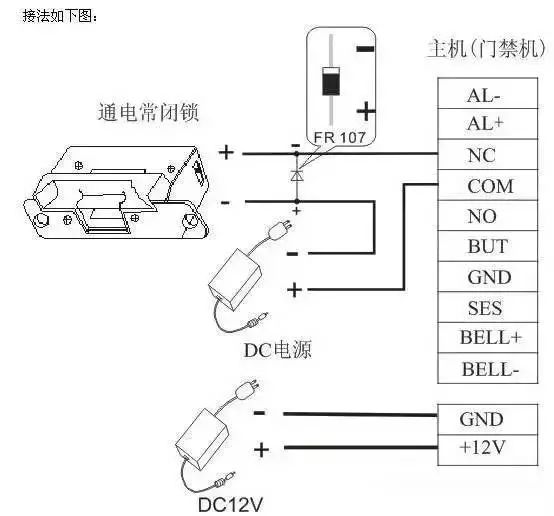

　　(3)通电常闭锁(与锁单独供电)

　　(4)通电常开锁(电锁单独供电)

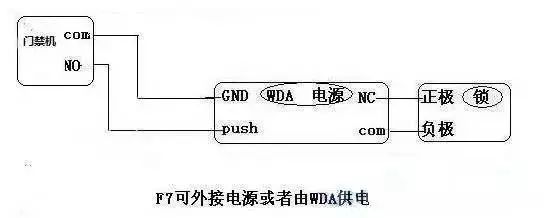

　　8、问：门禁一体机配合门禁专用电源使用，请问应该怎么接线?

　　答：门禁机配合门禁专用电源接锁，只需要输出一个继电器信号到门禁专用电源，然后门禁专用电源直接控制锁。如图：

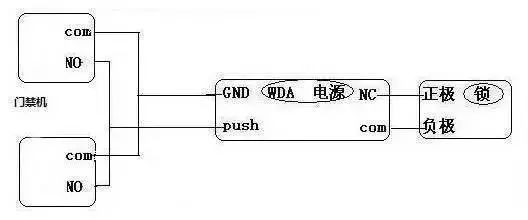

　　9、问：我有两个设备，需要控制一把锁，设备供电用门禁专用电源，请问应该怎么接?

　　答：接线图如图所示。

　　10、问：门禁一体机最多能外接多少个读头?

　　答：目前我们的门禁一体机只能同时外接一个读头。如果有多个读头，请选择多门门禁控制器。

　　11、问：门禁一体机外接读头需要支持什么通讯协议?

　　答：门禁一体机外接读头必须是支持wiegand信号。(wiegand26或者是wiegand34)

　　12、问：门禁一体机外接读头，怎么接线?

　　答：把外接读头的wiegand输出端子，接入到门禁一体机的wiegand输入端。

　　来源：弱电工程师的圈子
