　　建筑智能化的实现，有赖于高品质高性能的弱电基础设施解决方案，来实现高效、便捷的传输各种信息。在一年一度的建筑智能化行业大型盛会——2017年第十八届中国国际建筑智能化峰会·上海站，美国西蒙亚太区技术服务部经理陈宇通与大家分享了西蒙融合布线解决方案。

　　美国西蒙亚太区技术服务部经理 陈宇通

　　以下是陈宇通先生的现场演讲实录：

　　（现场实录，错误之处在所难免，千家网做了不改变原意的优化修改。特此说明）

　　陈宇通：我们这么多年一直跟千家网合作，每年都有这样的机会参加全国峰会的巡展，跟在座的老师、同行一起分享智能建筑的理解。18年前，西蒙已经推出了一套叫做智能大厦整体布线的解决方案，叫TBIC。今天我跟大家分享的是西蒙融合布线的解决方案以及在万物互联的智能化场景下，布线系统面临哪些挑战，有哪些新技术、新思考和新产品。

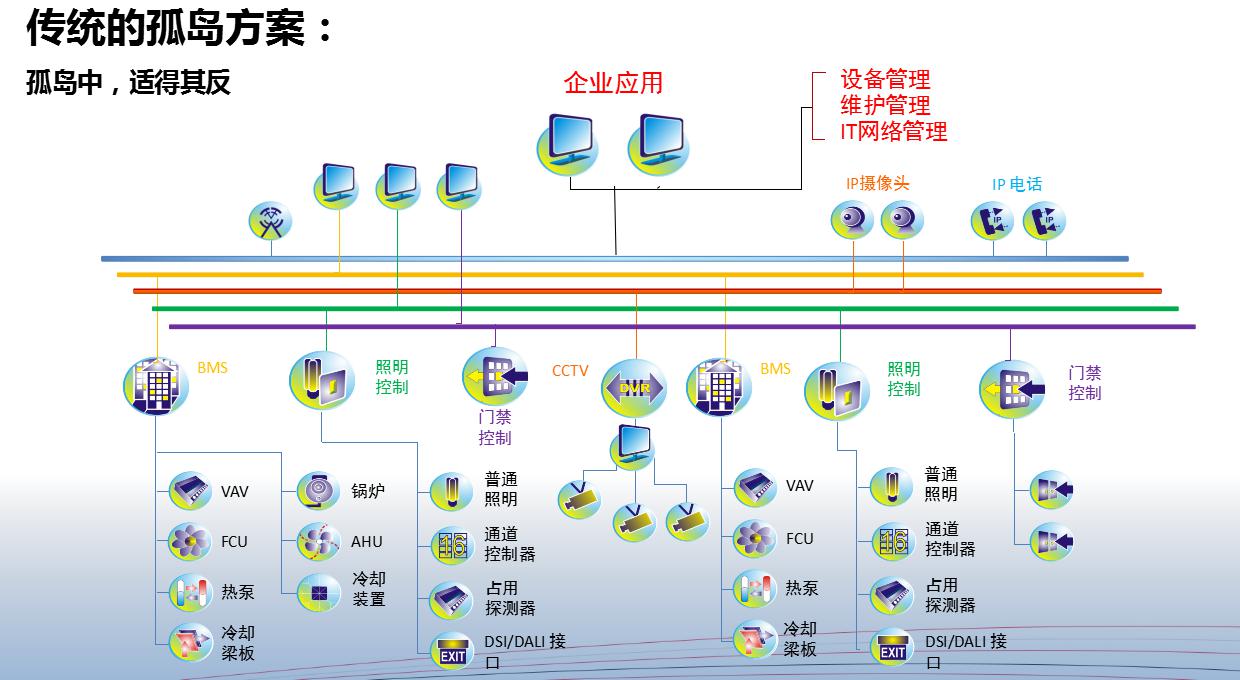

　　这个是传统的智能大厦，大厦已经是智能了，但是实现方法还是一个传统的方式。

　　什么方式呢？各个子系统已经智能了，但是各个子系统都是按照自己的通讯协议，自己的传输媒介，自己的接口和自己的连接设备。那么，在这个基础上它们的互相通讯，需要有很多外加的装置。我刚刚提到的18年前我们推出整体大厦智能解决方案TBIC的时候就是基于这种考虑：设备已经智能了，我们的布线厂家、网络厂家，来给你提供一个整体的公路，帮助实现。但是这些设备的接口和通讯协议没有统一，我们怎么办呢？给你很多的转接器，平衡不平衡的转换器，接口的转换器，协议的转换器，让你传的信息转换到我们综合的统一布线平台上面来进行传输。理论很好，现实很残酷，若干年以后，声音慢慢小下去了。为什么呢？因为用户觉得不方便，这些设备的应用厂商也觉得不方便，增加了成本，系统间的兼容性不是很好，这个是18年以前的事情。

　　后来发生了什么呢？时代在发展，技术在进步，信息高速公路越来越快，越来越多通讯的技术慢慢从原来的模拟转向数字，从各种各样的实现方案转向以IP为基础的通讯方式。IP电话、IP摄像头、采用低压PoE技术的楼宇管理系统和智能照明，通过网线，采用以太网技术，甚至消防系统都可以连接到IP系统上，通过这个接口进行应用。有了整合的前提，就可以实现18年前给大家描绘的远景了。西蒙的解决方案重新起了一个名字叫融合布线，在现代化的楼宇里面，融合是主流。我们把大楼内所有其它的通讯系统和信息通讯技术整合在一起，构建一个集成的系统将数据汇入中央服务器，与其他应用共享，为大楼的运营和使用提供360°全方位的视图。融合布线所带来的智能化赋予你提高效率、提升生产力并节省消耗的巨大能力，降低了运维的成本。

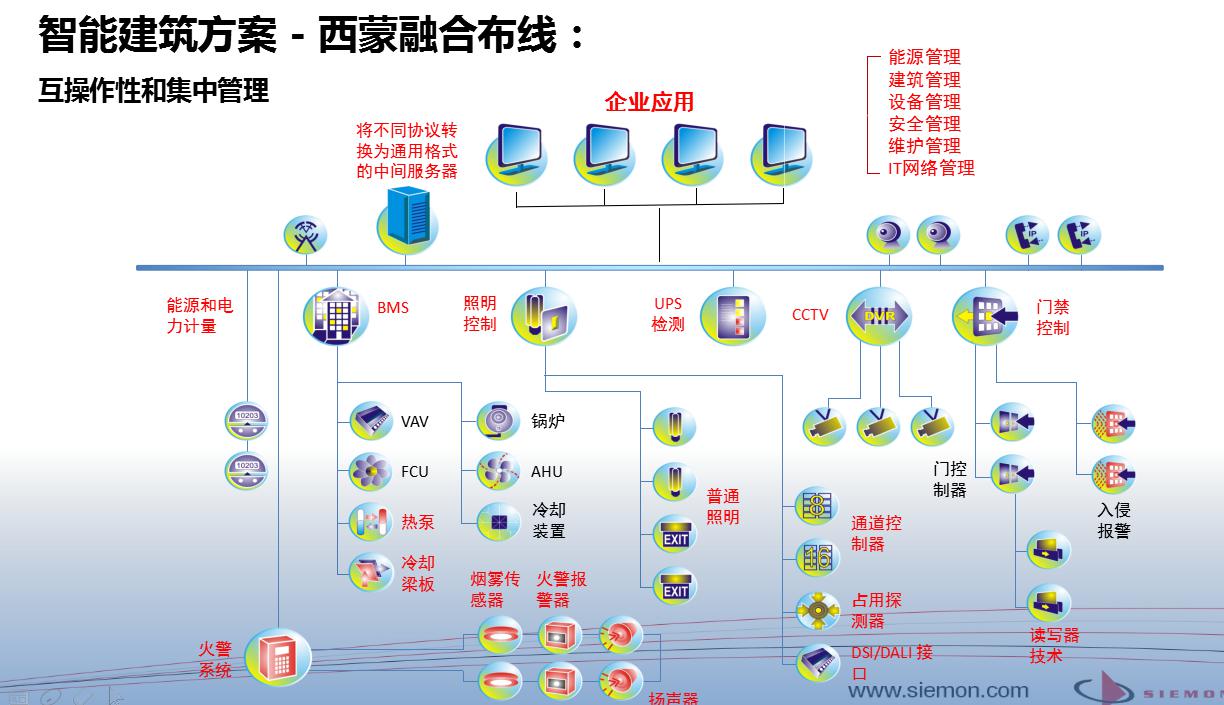

　　这个是我们的智能建筑解决方案逻辑图，描述大楼里面的所有的子系统都可以有一套系统去支持。

　　我们重新回到这张图上面。过去是不同的线缆、不同的子系统各自在不同的接口进行转换连起来。现在很简单，一套布线系统连接所有的物理硬件、解决方案，然后在后台统一网络交换机，汇总到统一的管理体系去进行数据的整合处理和运算。这就是我们一个融合布线的概念。

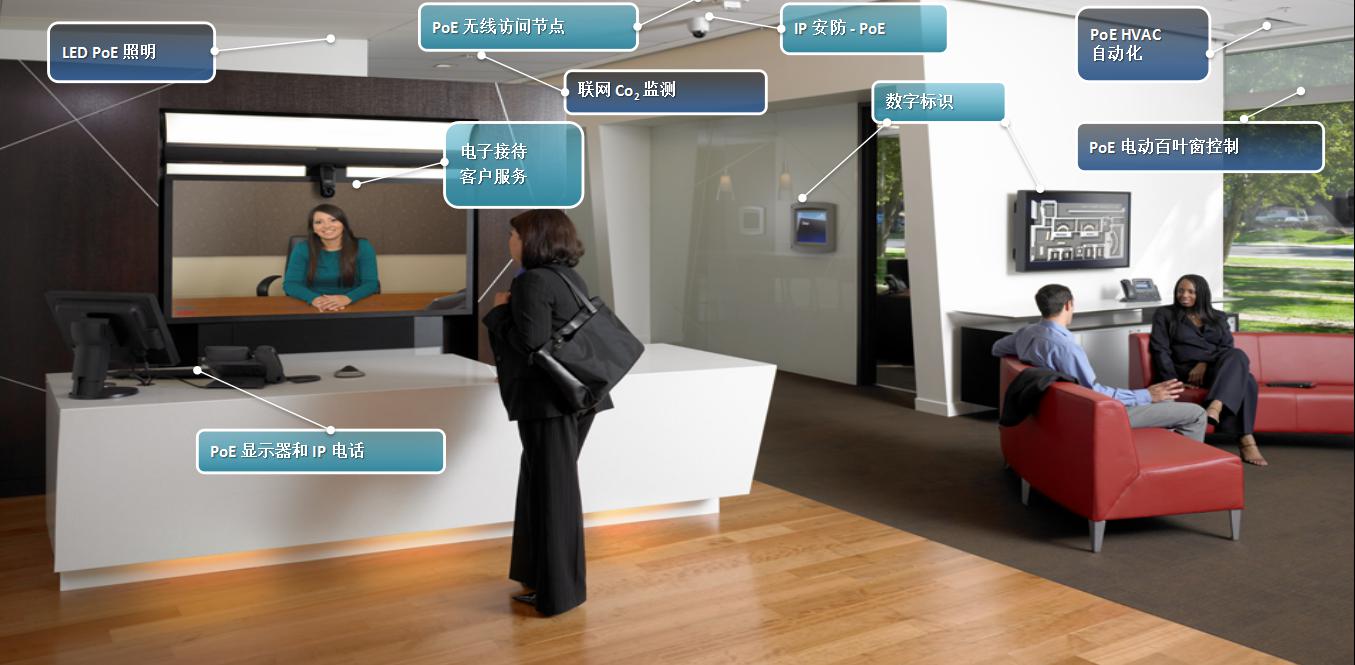

　　我们在做方案的时候很重要的是要定出智能化的目标，用户花了钱，建了智能的系统和设备，集成了这么多的系统，你能实现什么。这是我们未来工作场景的描述，基于智能化融合的技术，包括融合布线、融合的应用。

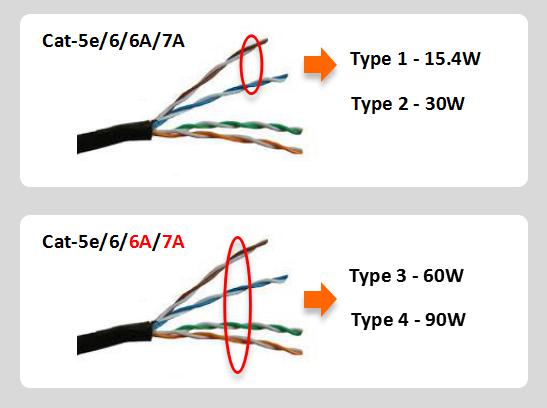

　　刚才讲到了融合的布线，融合的环境应用和目标，现在谈一些具体的技术和产品。首先我们看看在融合布线里，智能大厦里有什么新的技术。POE推动了物联网的发展，万物都可以联网了，一根数据线，一根电源线，可不可以简化。一根线既支持数据传输，同时又支持电力信号的传输。POE技术目前已经发布了两份标准，这是很久以前颁布的了。这个应用老的叫法叫做POE和POE+，用的双绞线里面的两对线，明年即将颁布新的版本，叫bt。在这里面我们叫第三类和第四类的。第三类大家比较熟悉的，因为市场上能看到相关的产品，可以提供60瓦的电力，未来更高的电力输送可以达到90瓦，家里的液晶电视都可以进行驱动，传出高清的信号。到了第三类、第四类电流上去了，使用线的数量也增加了，必须四对线来传输电，对于布线的要求，六类、七类更高的线能够支持更高POE的应用。

　　以太网供电

　　POE降低了我们大楼里新建布线的成本。大楼总归要有网络支持，必须做布线。在这个基础上增加覆盖面，增加点数，未来可以支持更多的应用，不单单是电脑、电话、还支持监控摄像头、门禁系统、灯，传感器以及温控面板，都可以支持。强电的施工要求比较严，毕竟跟生命安全有关，所以国家规范施工的资质以及人工的成本都是比较高的。弱电相对来说实现的简单程度，标准强制性的要求，以及施工的人工都是比强电有优势，降低了大楼的成本。

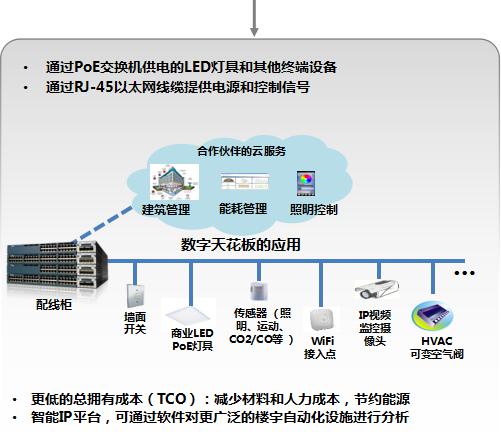

　　照明是一个非常热门的话题，我们从两年前跟飞利浦、思科在合作天花板照明的应用，我们在去年的峰会上做过交流，很简单，上面的灯有一个POE的驱动器，可以理解为小的电脑，一根网线可以通到POE的交换机，这个灯的亮度，响应时间都可以通过POE操作，可以实现很多的附加功能。

　　照明有两种解决方案，一种叫集中式，所有的线汇聚到大楼的弱电间。还有很多是分布式的，均匀分布在天花板里面。分布式的线路减少了，因为从机房过来一根线做交换机的接入就可以，但是也有问题，因为这个POE交换机本身要供电，每8盏灯要提供交换机，耗电量不小，还要考虑散热的问题。

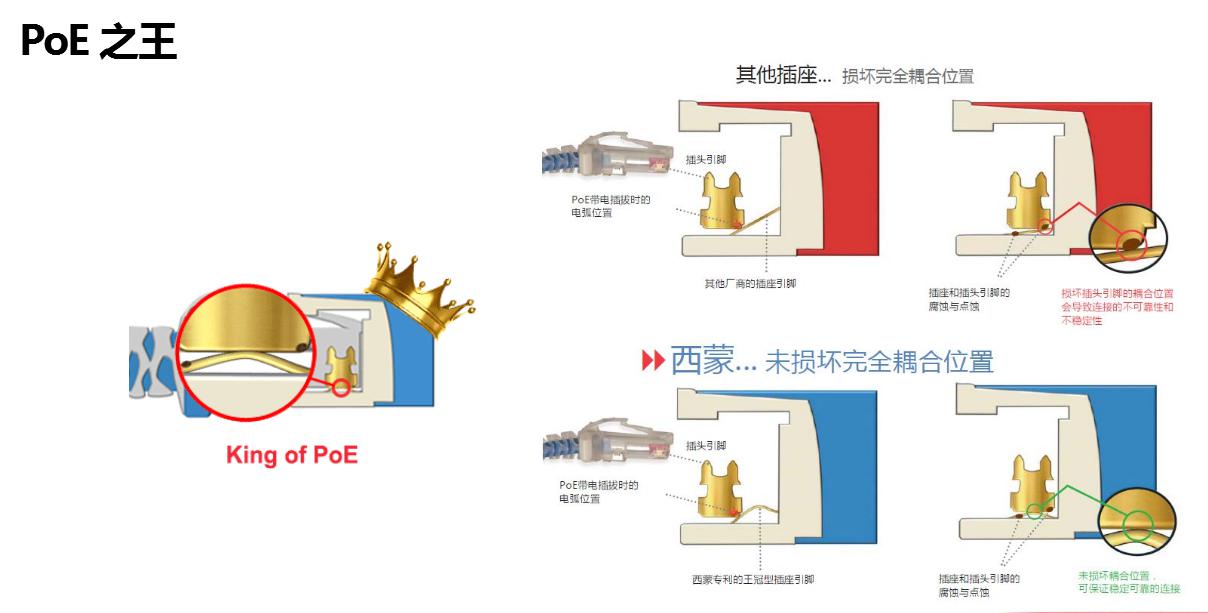

　　POE的应用对我们的布线提出怎样的支持要求呢？有两个方面，一个是接插电的角度，一个是线缆对POE有什么影响。如果多次插拔会把表面的镀金层腐蚀掉，如果磨掉了，传输的稳定性，可靠性就下降了。西蒙提供了一个叫POE之王的技术，我们对这个插座进行了专门的设计，它的目的是什么呢，电弧在这里没有办法避免的，这是客观的规律。但是我们把这个电弧产生的时候对导体的破坏挪一个位置，这是对表面产生破坏的地方，一旦跳线插到位的时候，你的信息在这里进行的，这个是我们西蒙的设计，在这里产生电弧花，在这里进行信号的传输，插座的表面腐蚀了，插头的端部腐蚀了，但是它们腐蚀的地方，并没有参与信号的传输，这个地方就是有镀金层，符合国际标准，传输性能没有下降，这就是POE之王的设计。

　　我刚刚讲的是接插线，再回过来看我们的线缆，线缆一旦发热，又会影响性能，或者你有方法降低温度。我们有一个标准不能超过60度，你已经达不到100米的传输距离了，在60度的时候你只能到82米，如果屏蔽的话只能93米，我们额定的温度可以提高到75度，在60米的时候远远小于国际标准，可以制造97米。

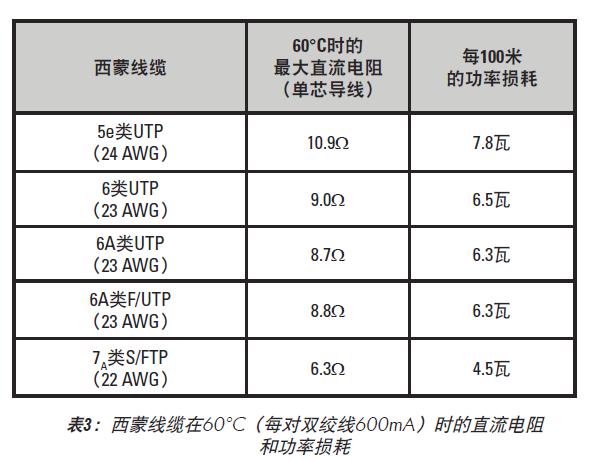

　　在布线的系统里面，不同的接口，端点都可以对电压的功率产生影响，这边下面列出了一个表：性能等级越高，损耗越小，压降下降越小，这个帮助我们理解为什么在第三类、第四类的应用里面，采用六类，七类的系统去支持。

　　我们客观来看，无线网络有无线的好处，大大加大了灵活性，例如某间会议室是一个特殊的环境，有线的很少，如果无线的话对数据的采集更有帮助。如果有线是一根六类线支持一个路由器，最高实现到千兆，怎么办呢，你就需要在这个布线上提高更高等级的布线，或者提高更多数量的线缆，我们有两种做法。一种是现在很多高端、商用的路由器会提供两个接口你实现双千兆的接口。6A布线系统可以支持3个接口。我们给客户的推荐是，你至少通过两类的布线支持一个AP，这只是满足你现在的需求，我们看到很多企业构造企业无线网的时候还是做的6类，电脑是千兆，但是AP用到的6A了。

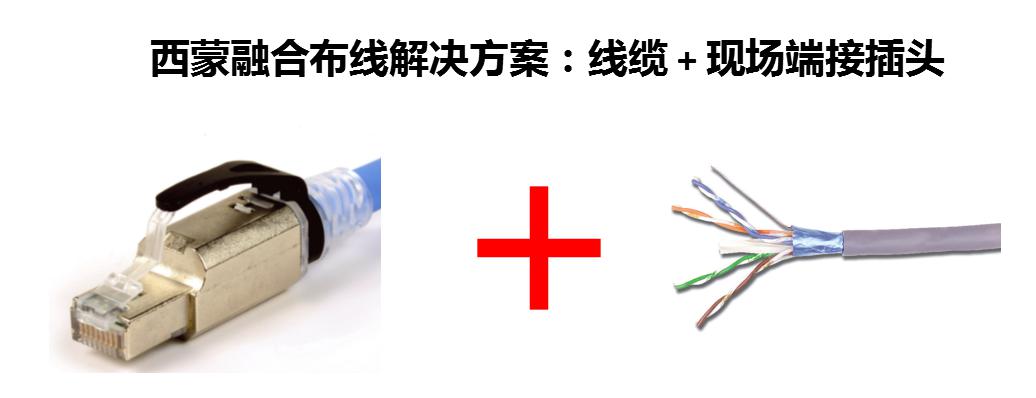

　　最后跟大家分享一下西蒙的水晶头产品。现在市面上买到的水晶头基本上达到5类的性能，要实现6类的都很困难，因为在现场环境中，传统的压接方式不能保证水晶头的电气传输性能满足6类的标准，从而无法支持更高的速率。

　　我们推出了最新的现场端接的性能，通过独特的现场端接方式，使插头的各项指标完全满足标准的要求，能够支持6类、6A类，甚至是7A类的线缆端接。这个是很简单的，不需要很复杂的，把这个线放进去，拿一个小工具压一下，就可以放到里面了，这是一个示意图。

　　这个产品的出现，大大改变了弱电行业布线不规范的地方。

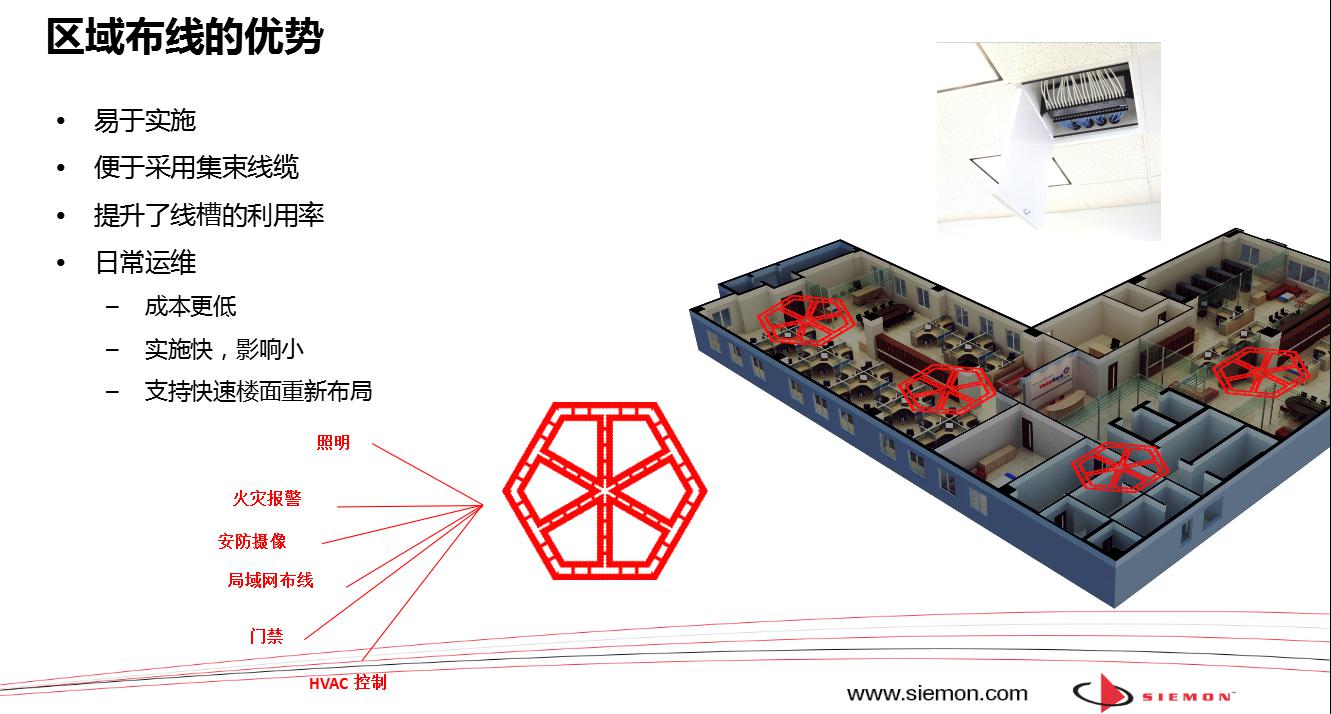

　　最后讲到设计上的变化，现在在弱电的布线里面，可能实现不了。因为很多设备不是一次实施的，或者其他弱电子系统的实施时间上面不能匹配起来，你没有办法找到什么位置，在边上装一个面板插座，我们提供了一个区域布线的实现方法。我们把大楼里面支持弱电布线的，把大楼分成几个区域，用一个区域配线箱，可以再做二次布线，再做到信息点位，或者说可以用刚才的产品，直接拉一根线接设备。

　　为了建造更美好的未来，我们必须改变我们的建设方式，那就是融合布线。
