综合布线的主要三大布线系统有哪些

2019年04月09日     千家综合布线网

[导读]随着不断增加的传输速率,对于线缆系统的要求也变得更加苛刻。所以在选择布线系统传输介质的时候,需要在带宽、灵活性、可扩展性和成本等要素之间寻求平衡。而在这期间,我们就必须要先了解下系统布线的主要三大布线系统有哪些、综合布线有哪些须知技巧!

随着不断增加的传输速率,对于线缆系统的要求也变得更加苛刻。所以在选择布线系统传输介质的时候,需要在带宽、灵活性、可扩展性和成本等要素之间寻求平衡。而在这期间,我们就必须要先了解下系统布线的主要三大布线系统有哪些、综合布线有哪些须知技巧!

综合布线的主要三大布线系统有哪些 综合布线有哪些须知技巧

一、综合布线的主要三大布线系统有哪些

1.铜缆系统

虽然相比光纤系统,铜缆系统在传输距离以及信道连接器数量上受到限制,但是铜缆系统是所有设计、安装和使用人员最熟悉的。它可以通过低成本的方式实现高速率应用,从10/100/1000Base-T到10GBase-T,铜缆系统都可以很好地支持。此外,非屏蔽系统可以支持PoE应用,在传输数据信号的同时为远端设备供电。

当2005年TIA颁布942标准时,6A类的标准还不成熟。考虑到当时的市场情况,在此标准中,推荐使用6类或以上等级线缆。今天看来,6A类是最经济的实现10Gb/s传输要求的链路配置方式,该系统采用比6类不高出两倍的成本却提供10倍的传输能力,因此每Gbps的成本要低得多。尽管6类也可以在短距离内支持10Gb/s,但是其抑制噪音的能力以及传输性能比6A相差甚远。

尽管市面上现有的10G铜端口网络设备的价格昂贵,但是伴随着设备厂商的大量生产,市场的成熟,价格自然会降低,如同当初的千兆端口设备一样。值得关注的是,由于10G传输要求的功率很高,早先的收发器每端口耗电量甚至达到了10到15瓦,所以在10GBASE-T标准中规定了“低功率短距离传输模式”,将每端口功率消耗降至4瓦。重要的一点是,只有6A类或更高类型的线缆才可以在30米距离内支持这一模式。

2.屏蔽线缆系统

不言而喻,屏蔽系统有着良好的抗电磁干扰和防止信息外泄的能力。对于支持万兆传输的6A类屏蔽系统,可以不用考虑外部串扰测试问题,这无疑将节省大量测试时间。

目前,国内绝大多数用户考虑使用屏蔽系统的原因在于信息安全的考虑。另外,屏蔽系统可以支持更高的带宽应用,最高可达到1.2GHz.

但是,屏蔽布线系统也有其发展的局限性。首先,屏蔽系统目前在全球范围内的接受度低,可能只占整个铜缆布线系统市场份额的5%.这意味着设计、安装人员都对其相对陌生,需要进一步培训。

由于要保证屏蔽系统的360度连续性屏蔽效果,屏蔽系统必须进行正确的安装与接地,施工难度高,耗费时间长。另外,由于金属保护层的存在,利用屏蔽系统支持PoEPlus应用时,线缆产生的热量无法散出,会对性能产生一定干扰。

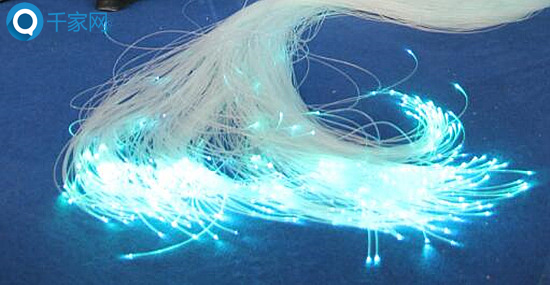

3.光纤系统

光纤是信息传输的最佳媒介,不仅在长距离、高速率传输方面有着铜缆系统无法比拟的优势,同时,与铜缆制造受制于原材料——铜金属这一稀有资源不同,光纤的制造不受原材料资源限制。

此外,相比铜缆,光缆的尺寸更小,组网时也不用受到链路内连接器数量的限制,而且无需考虑由电磁干扰影响带来的问题。伴随着“光进铜退”的趋势,光纤系统在数据中心将扮演越来越重要的角色。

由于光纤端口设备的价格依然昂贵,数倍于相同应用的铜缆设备,这成为光纤系统还无法完全取代铜缆系统的最主要原因。其次,光纤安装需要专业从业人员利用专用工具来进行,施工成本和要求都比较高。此外,面对新兴并且备受关注的PoE以太网供电技术,光纤系统是无法进行支持的。

对于数据中心内的光纤系统,行业内普遍的共识是推荐采用OM3激光优化光纤系统。这一系统可以利用VCSEL(垂直表面激光发射器)光源在850nm波长支持10Gb/s传输,距离可达到300米。在升级方面,一些生产商着手超越10Gb/s标准,利用粗波分复用技术传输40Gb/s

二、综合布线有哪些须知技巧

1、必须提前对综合布线系统进行设计,跟土建、消防、空调、照明等安装工程互相配合好,免得产生不必要的施工冲突。

2、在条件允许的情况下,弱电应走自己的弱电井,减少受电磁干扰的机会,楼层配线间和主机房应尽量安排得大一些,以备发展和维修所需。对于网络,物理层的铺设是至关重要的,因为它是基础。

3、尽量多布一些点,采用双孔面板(一个语音,一个数据),跟电配合好,在信息点附近布电源点。由于综合布线一般来说是一次性到位的工程,线布好了,要更改布线相对困难,而通信设备随着发展是越来越多,所以多布一些较为稳妥。

4、不要把综合布线过于理想化,不要把一些较为专用的网络也集成到综合布线上。综合布线把电话网、计算机网、楼宇自控网集成到一起已经足够了。

5、随着网络设备飞速发展,在选择方案时应尽量开阔一些,水平采用五类或五类以上,保证数据和语音可以互换,垂直采用光纤加大对数线缆,对于一些点较多的建筑,应采用光纤做数据备份而不是用线缆。

6、由于光产品的价格不断下调,大开间布线应考虑多布一些光点,这样对网络建设有利。

7、铺设DG管时要采用直径较大的,要留有余量。铺设光缆时要特别注意转弯半径,转弯半径过小会导致链路严重损耗,仔细检查每一条光缆,特别光接点的面板盒,有的面板盒深度不够,光点做好以后,面板没装到盒上时是好的,装上去以后测试就不好,原因是装上去后光缆转角半径太小,造成严重损耗。

8、随着光熔接设备的降价,对有条件的地方,可以考虑放弃传统的ST、SC头的制作方法,采用尾纤与光纤相熔接的做法更能够保证光路质量。

9、不要片面追求布线产品的品牌,进几年来,其实国内的一些厂家生产的非屏蔽线、光缆、模块等其他的网络设备性能上已进达到行业标准,价格上具有较大的优势。

以上就是我们千家网为大家带来的综合布线的主要三大布线系统有哪些、综合布线有哪些须知技巧的全部内容了,我们在选择布线系统传输介质的时候,可以充分考虑应用的发展,选择出最为合适、具有前瞻性的传输介质。
