400G QSFP已成为下一代网络中最流行的外形尺寸之一。400G光模块市场上已经出现了不同类型的模块。什么是400G QSFP-DD光模块类型？这些400G光模块可以使用哪些光纤？关于400G QSFP的常见问题有哪些答案？这篇文章将详细说明它们。
400G QSFP光模块类型

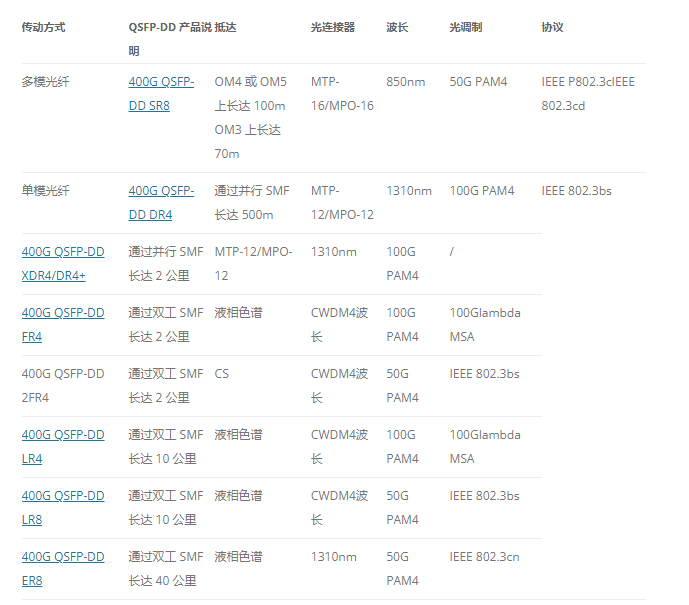

400G QSFP光模块根据其支持的两种传输类型(多模光纤和单模光纤)分别在下表中进行介绍。
400G QSFP光模块的光纤连接
QSFP400G SR8
● QSFP-DD SR8可以通过MTP-16/MPO-16电缆与另一个QSFP-DD SR8互操作。这是使用MTP-16/MPO-16电缆直接连接两个QSFP-DD SR8收发器的最流行的连接。
● 400G QSFP-DD SR8突破至2×200G SR4。
● QSFP-DD SR8通过MPO-16到8×LC双工光纤电缆与8×50GSR进行交互。
QSFP 400G DR4
● QSFP-DD DR4通过MPO-12干线电缆与QSFP-DD DR4进行互操作。
● 400G QSFP-DD DR4与4×100GDR通过MPO-12转4×LC双工断线进行交互。
QSFP 400G XDR4/DR4+
● QSFP-DD XDR4/DR4+通过MPO-12主干电缆与QSFP-DD XDR4/DR4+互操作。
● 400G QSFP-DD XDR4通过MPO-12至4×双工LC电缆与4×100G FR模块进行互操作。

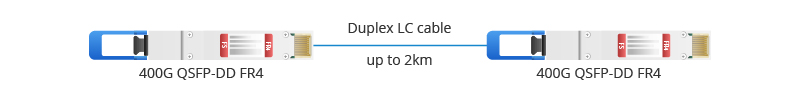

QSFP 400G FR4
● QSFP-DD FR4通过双工LC电缆与QSFP-DD FR4互操作。

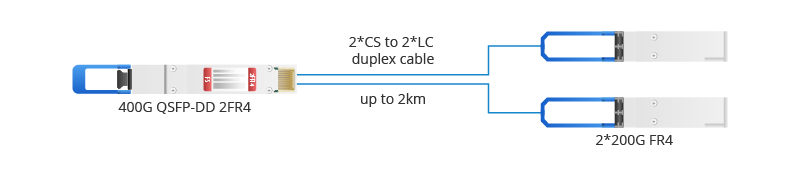

QSFP 400G 2FR4
● QSFP-DD 2FR4通过2×CS至2×LC双工电缆与2×200G FR4互操作。

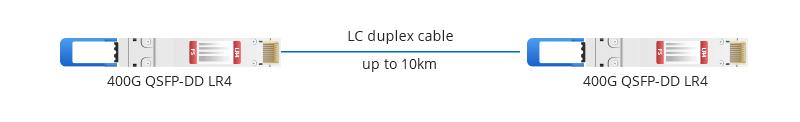

QSFP 400G LR4
● QSFP-DD LR4通过LC双工电缆与QSFP-DD LR4互操作。

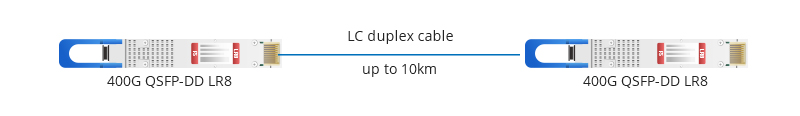

QSFP 400G LR8
● QSFP-DD LR8通过LC双工电缆与QSFP-DD LR8互操作。

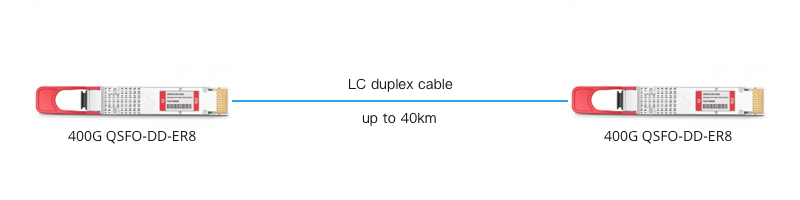

QSFP 400G ER8
● QSFP-DD ER8通过LC双工电缆与QSFP-DD ER8互操作。
400G QSFP光模块常见问题
问：QSFP 400G模块中的“SR8”、“DR4”、“XDR4”、“FR4”、“LR4”和“LR8”是什么意思？
答：“SR”是指短距离，“8”表示有8个光通道。“DR”是指使用单模光纤的传输距离为500m，“4”表示有4个光通道。“XDR4”是“扩展范围DR4”的缩写。“LR”是指使用单模光纤达到10km。
问：可以将QSFP-DD光模块插入OSFP端口吗？
答：QSFP-DD和OSFP是完全不同的外形尺寸，只能在相应的系统中使用一种外形规格。例如，如果有QSFP 400G系统，则必须使用QSFP-DD光模块和电缆。
问：可以将100G QSFP28模块插入400GQSFP端口吗？
答：QSFP28模块可以插入QSFP-DD端口（无需机械适配器）。在QSFP-DD端口中使用QSFP28模块时，QSFP-DD端口的数据速率必须配置为100G，而不是400G。
问：除了使用上述400G QSFP-DD模块之外，还有哪些其他可能的分线选项？
答：400G QSFP-DD DAC和AOC可用于突破400G连接。
