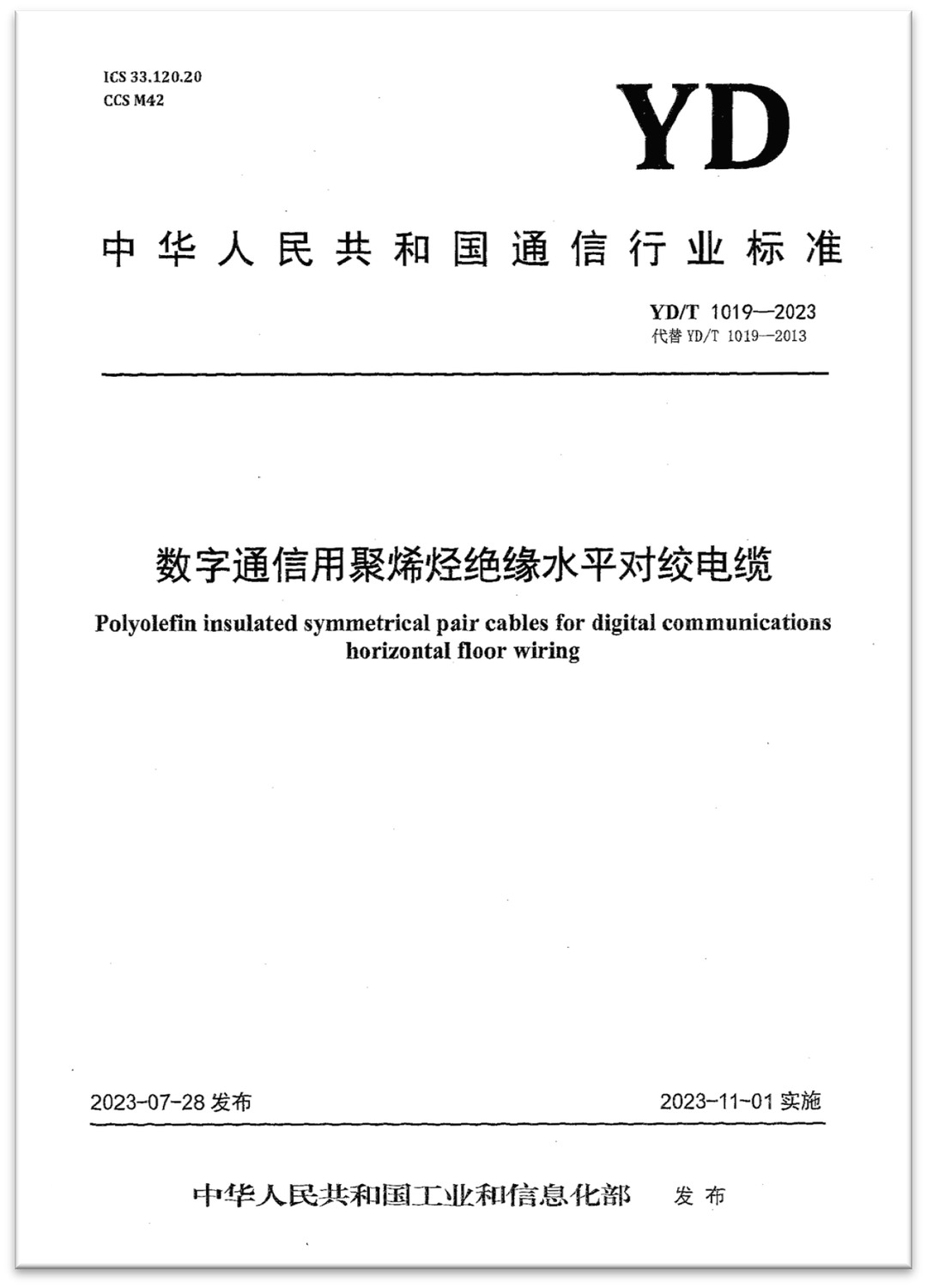

在综合布线工程中，数据对绞电缆是一种较为普遍的传输介质，也是综合布线系统中重要的连接“通道”。2023年7月28日，YD/T 1019-2023版发布，并于2023年11月1日正式实施。保留了原标准的有效方面，改进不足之处，以适应当前市场需求。
YD/T 1019-2023规定了数字通信用聚烯烃绝缘水平对绞线缆的产品分类和命名、要求、试验方法、检验规则、标志、包装、运输、贮存、安装和使用条件。适用于建筑物内信息通信综合布线系统中的配线子系统和工作区设备线缆，以及支持低电压、低功率终端设备以太网供电系统（Power over Ethernet，POE）应用中的数字通信用聚烯烃绝缘水平对绞电缆（以下简称电缆）的设计、生产和检验。
与YD/T 1019-2013相比，YD/T 1019-2023在标准名称、适用范围、引用标准、产品范围、技术要求、检验规则等部分章节均进行了修改，这些变化将影响该产品的设计、生产与检验。为了让大家更好了解标准条款的变更情况，现对新旧两个版本标准在上述内容上的主要差异进行介绍：

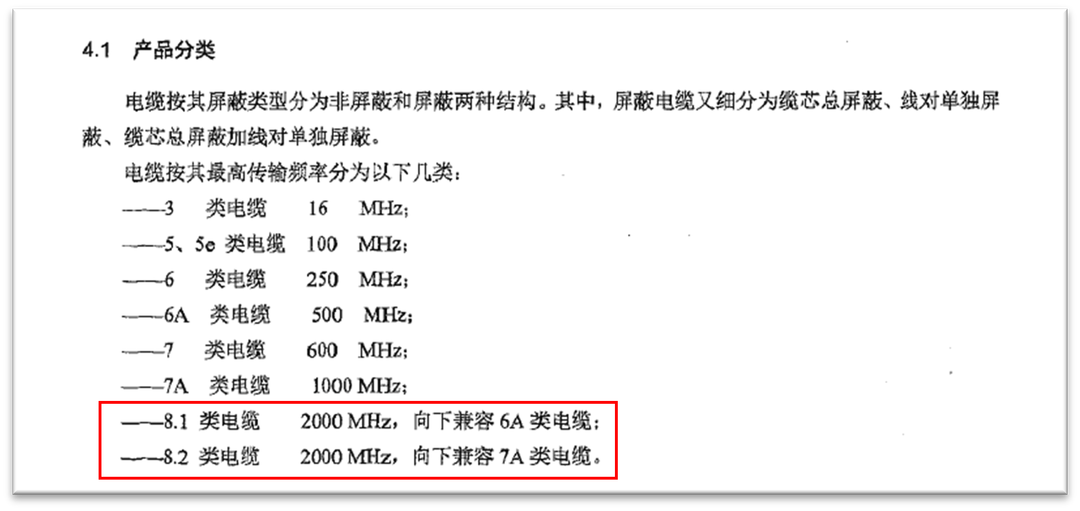

01 增加8.1类和8.2类电缆及相应要求
新版新增加了八类线的要求，规定分为Cat.8.1与Cat.8.2；2013版只收录到超七类线缆要求。之前国内的八类线设计依据来源于ISO/IEC 11801和ANSI/TIA 568.C。近几年来，数据中心市场大热，而八类线适用与短距离的高速传输，适用于数据中心的高速和带宽密集地方。

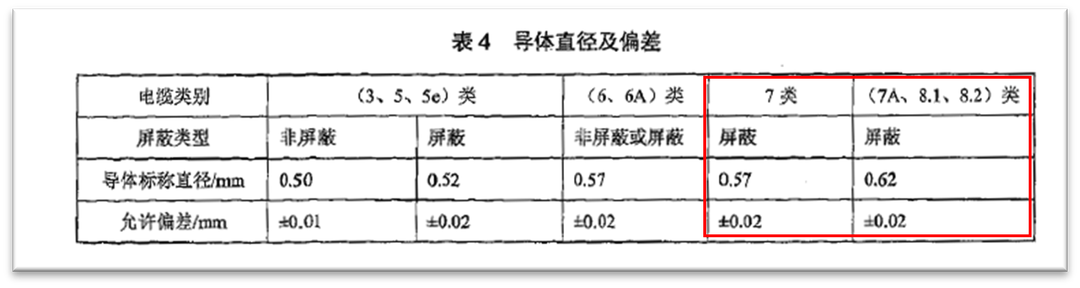

02 更改导体标称直径
新版保留了各类线的导体直径要求，Cat.3/5/5e/6/6A线导体直径不变，更改了Cat.7/7A线导体直径。2013版，Cat.7、Cat.7A线导体直径都是0.6±0.03mm，但是在2023版中，Cat.7线导体直径降为0.57±0.02mm，Cat.7A线上升为0.62±0.02mm。七类线与六类、超六类线导体一致，2023新版标准中，0.55mm导体的七类线也是符合标准的了。

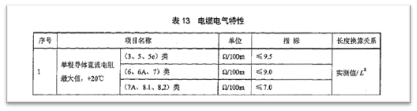

03 更改单根导体直流电阻最大值要求
2013版标准中，不区分类别，所有线缆单根直流电阻最大值都是9.5Ω/100m。2023版中，根据导体直径的不同，分为了三种不同情况：Cat.3、Cat.5和Cat.5e单根直流电阻最大值是9.5Ω/100m，Cat.6、Cat.6A和Cat.7单根直流电阻最大值是9.0Ω/100m，Cat.7A、Cat.8.1和Cat.8.2单根直流电阻最大值是7.0Ω/100m。
04 更改特性阻抗测试项目的要求
在2013版中，针对不同线缆类别和频率，特性阻抗都是100±15Ω。2023版的特性阻抗值不分线缆类别，只看频率为100MHz时，特性阻抗为100±5Ω。乍一看，好像是放松了要求，但其实是加严了。2023版的特性阻抗准确点是叫“拟合特性阻抗”，是通过各个频率点的特性阻抗值计算出来的，更能体现线缆性能的稳定性。其实在更早的2001版中，拟合特性阻抗、特性阻抗是都要测试的两个值。在后续的2013版本中则删除了拟合特性阻抗的要求，但是在本次2023版中则重新引入了拟合特性阻抗值，删除了特性阻抗的要求。
另外，2001版以及2013版中都有说“如果特性阻抗符合要求，则不必进行回波损耗的测量”，但是对于2023版拟合特性阻抗值却没有这句话了，也就是新版标准中，拟合特性阻抗和回波损耗值都是需要测试的，即用回波损耗测试代替了原特性阻抗测试。
05 更改单根电缆火焰垂直蔓延试验标准
2013版中，单根电缆火焰垂直蔓延试验标准是GB/T 18380.22-2008，但是在2023版中2对及2对线缆以上阻燃标准都改为GB/T 18380.12-2022，1对线或者线缆总导体截面小于0.5mm²，阻燃标准才是GB/TT 18380.22-2008。
总结
YD/T 1019-2023新版的发布，完善了YD/T 1019-2013中对电缆分类、结构、外径、阻燃以及适用条件等不够明确的问题，提升了对电缆电气性能的要求。标准也是在顺应市场与终端用户需求在不断完善与变化。
新标发布之后，天诚对现有的铜缆产品按照新标准进行全面验证。验证结果显示，天诚现有的铜缆产品完全符合新版YD/T 1019-2023标准。后续，天诚将继续跟踪最新国内外标准变化，不断优化和提升铜缆产品性能。
