引言
网线作为数据传输的重要媒介，在现代网络通信中扮演着至关重要的角色。随着网络技术的不断发展，对于网线的传输特性要求也越来越高。本文旨在探讨网线的传输特性及测试，为用户提供有价值的参考信息。
测试仪器：矢量网络分析仪
矢量网络分析仪（Vector Network Analyzer, VNA），简称网分，是一种高精度仪器，用于测量和分析电信网络中的信号特性。它在电子通信、无线通信、雷达系统等领域有广泛应用，是现代化测量技术的必备工具。在铜缆生产厂家，实验室和检测单位中，网分可以对线缆质量进行全方位的评定。

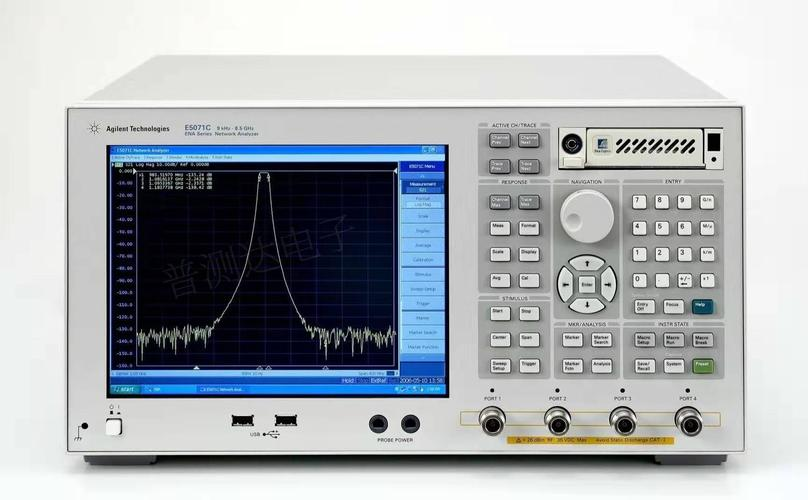

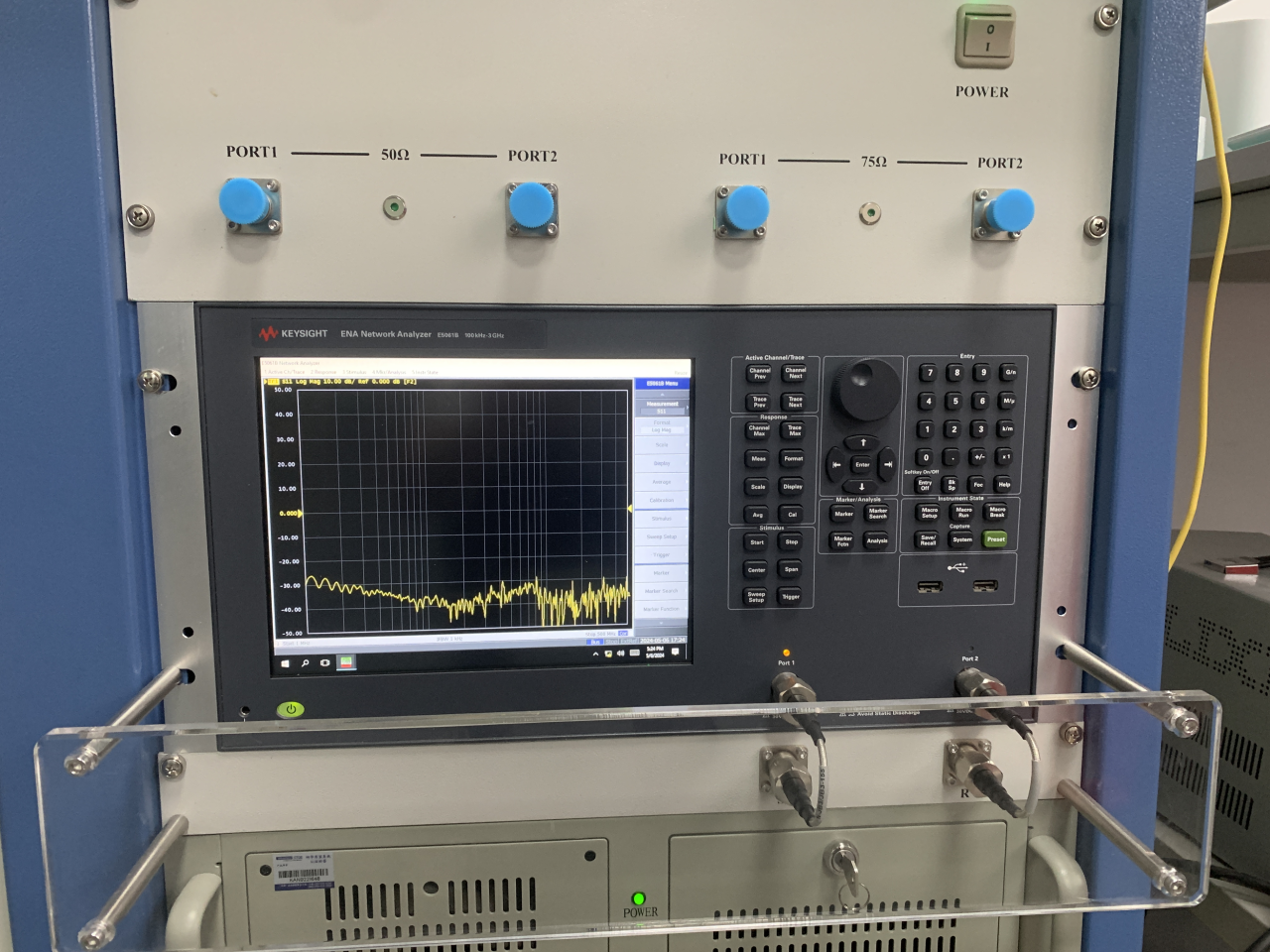

矢量网络分析仪
矢量网络分析仪是CTS-650的核心测量部件。为适合多线对测量的要求，通过特殊电磁设计的高频通道选换模块，完成信号的平衡转换，以适合对称电缆的测量要求。低频参数等测量单元，用于测量线对的低频参数。整台测量设备在工控机的控制下，完成线对的选择、测量、数据分析、数据存储及打印。

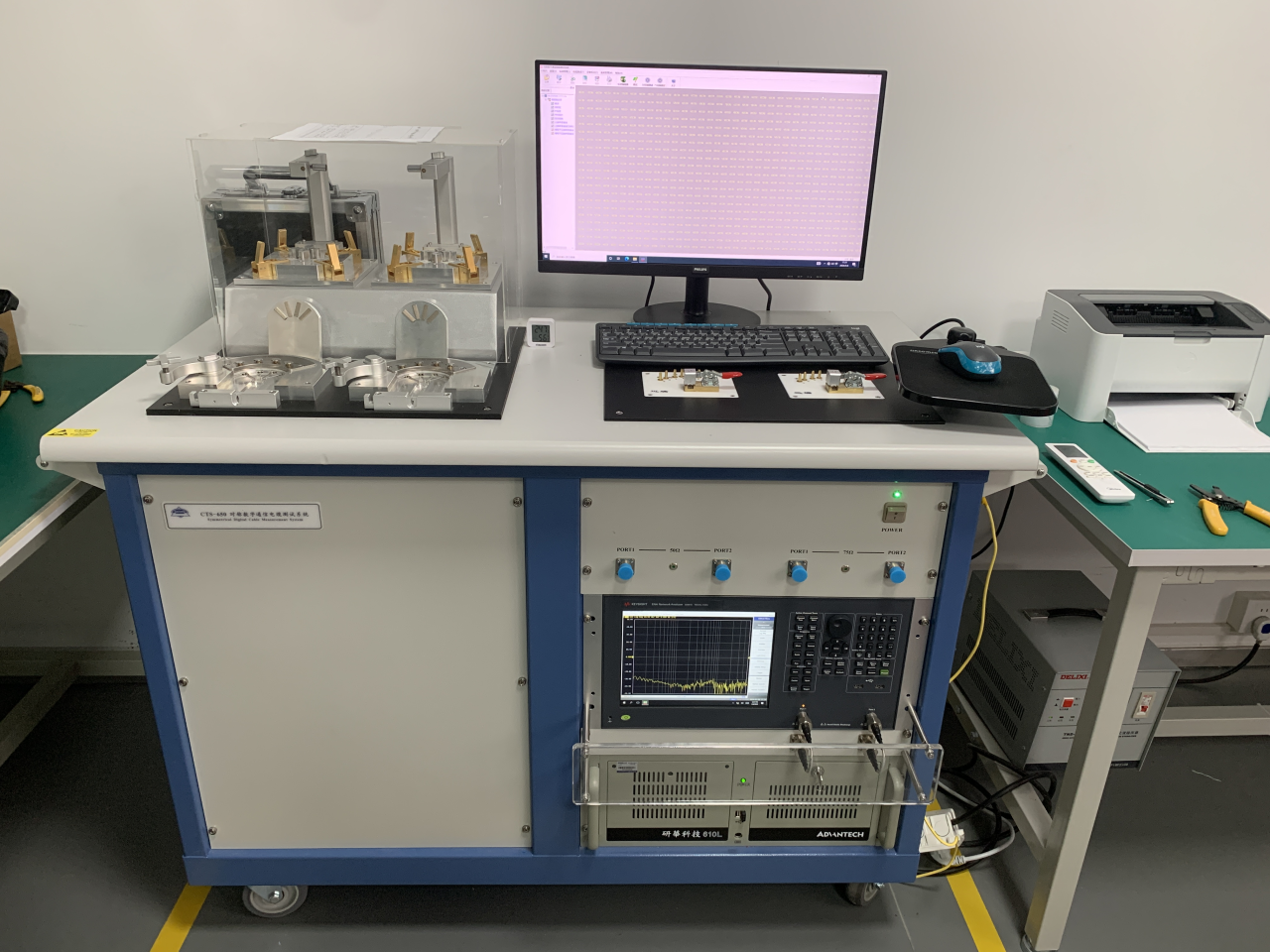

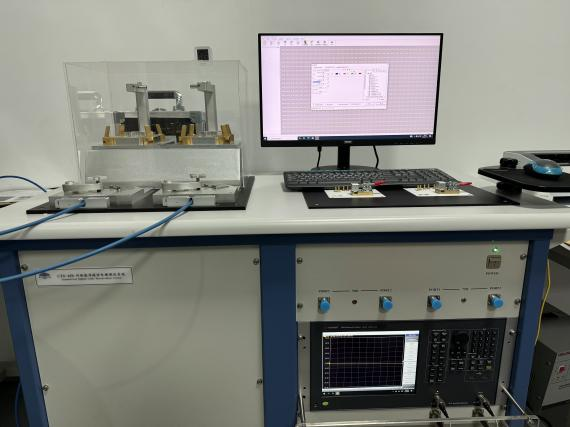

CTS-650数据通信电缆自动测量设备
网线的传输特性及测试
根据行业标准YD/T 1019-2023,网线的传输特性主要包括相时延、时延差、衰减、近端串音衰减、近端串音衰减功率和、衰减远端串音比、衰减远端串音比功率和、特性阻抗、回波损耗等方面，这些特性直接影响到网络信号的传输质量、速度和稳定性。（下面以CAT6 UTP 100M网线为例，以及网分的最差情形测试结果）

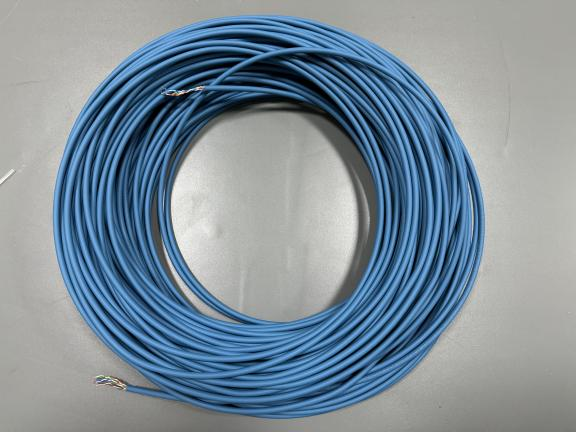

CAT6 UTP 100M网线 测试图片

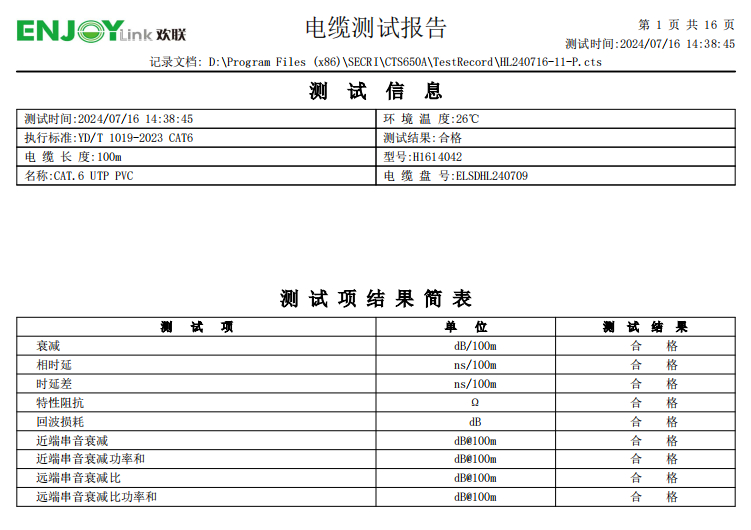

网络分析仪测试结果
01 衰减：
主要指的是网络信号在以双绞线作为通信介质的有线网络中传输时，会受到双绞线自身的电容和电阻的影响而容易发生信号畸变或衰减现象。

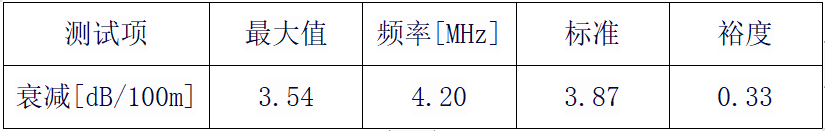

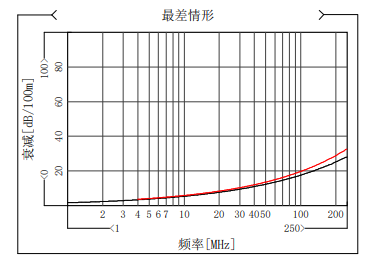

网络分析仪测试结果-最差情形
02 相时延
网线相时延是指信号在网线中传输时，由于各种因素导致信号的不同部分到达接收端的时间差异。在理想情况下，信号的所有部分应同时到达接收端，以保证信号的完整性和准确性。然而，在实际情况中，由于网线的材料、长度、频率特性以及传输环境的影响，信号的不同部分可能会出现时延差异。

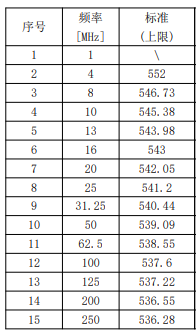

CAT6类网线各频率的相时延标准值
网络分析仪测试结果-最差情形

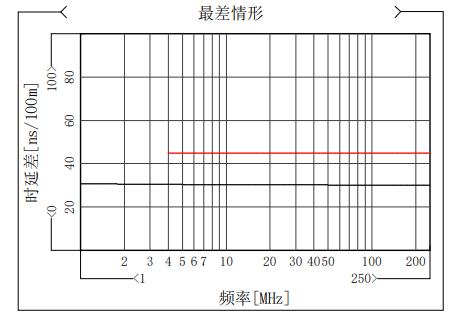

03 时延差
是指四对线信号从线缆的一端传输到另外一端所消耗的时间的差异，因为每对线长度不一样，绞接率也不一样，所以到达对端时延也不一样。
根据YD/T 1019-2023标准，6类电缆，从4MHz到电缆规定的最高传输频率的整个频带内，电缆内任何两个线对间的最大时延差应不超过45ns/100m。

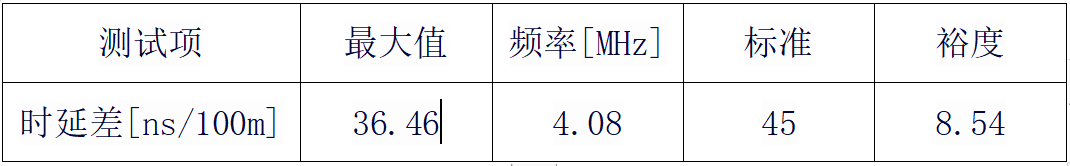

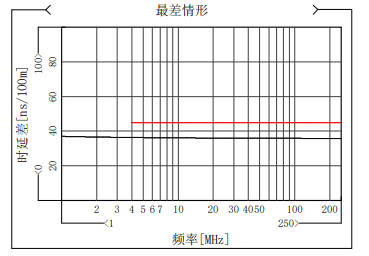

网络分析仪测试结果-最差情形
04 特性阻抗
是指当信号在传输线上传播时，信号电压与电流之间的比值。在理想情况下，传输线上的电压和电流应该保持一定的比例关系，即维持一个恒走的特性阻抗。对于网线而言，其特性阻抗通常是由导体、绝缘层以及屏蔽层等结构共同决定的。
YD/T 1019-2023中规定，除3类外，其他类型的电缆在频率为100MHz时特性阻抗为（100±5）Ω。

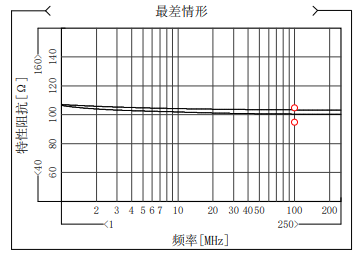

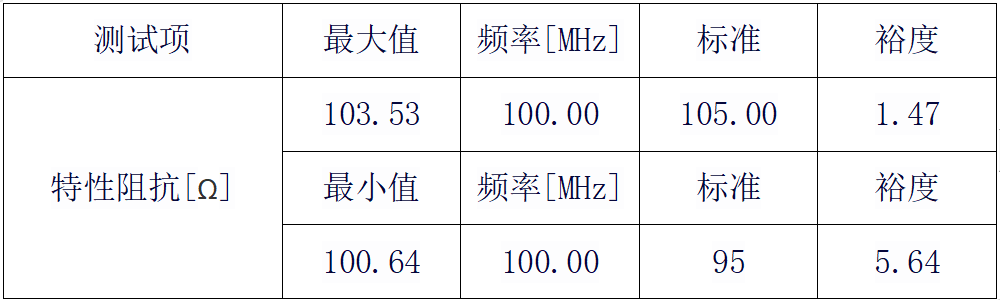

网络分析仪测试结果-最差情形
05 回波损耗
是衡量信号反射的参数，用于评估信号在发送和接收过程中反射回原点的程度。回波损耗值越高，表示电缆的性能越好。

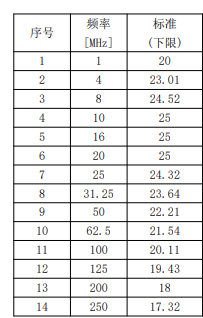

CAT6类网线各频率的回波损耗标准值

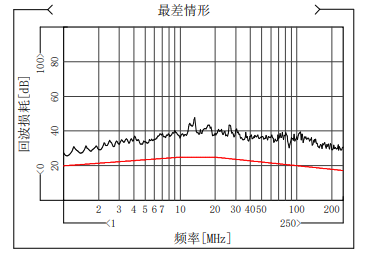

网络分析仪测试结果-最差情形

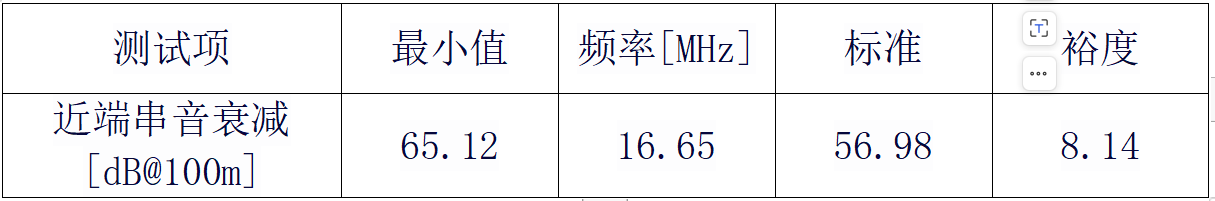

06 近端串音衰减
近端串音意衰减是指电磁能量从一个传输回路(主串回路)通过电感耦合和电容耦合串入另一个传输回路(被动回路)的现象，并在近端点测得的串扰值。

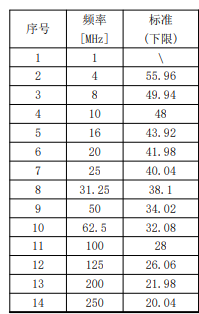

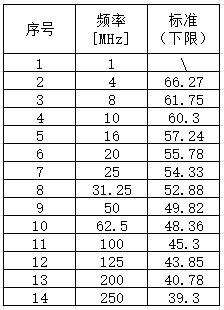

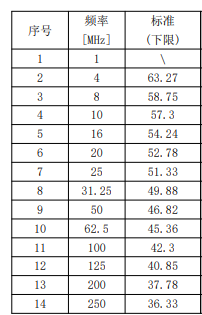

CAT6类网线各频率的近端串音衰减标准值

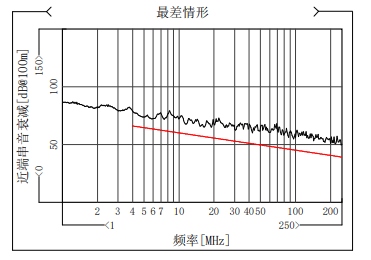

网络分析仪测试结果-最差情形

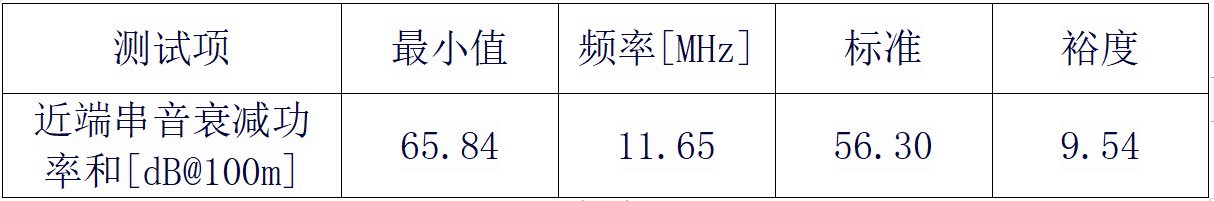

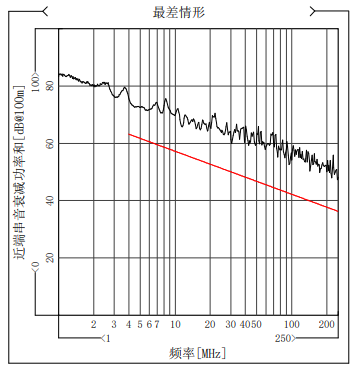

07 近端串音衰减功率和
近端串音功率和是线缆传输过程中所有干扰线对所造成的近端串音的综合值。近端串音衰减功率和的计算值反映了双绞线在传输信号时，各线对之间近端串音的衰减情况，是衡量网络布线性能的一个重要指标

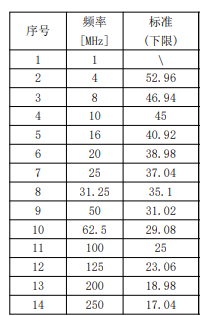

CAT6类网线各频率的近端串音衰减功率和标准值
网络分析仪测试结果-最差情形
08 远端串音衰减比
是描述在双绞线电缆系统中，从一个传输回路(主串回路)到另一个相邻回路(被动回路)的串扰信号在远端点的衰减程度的指标。
CAT6类网线各频率的远端串音衰减比标准值

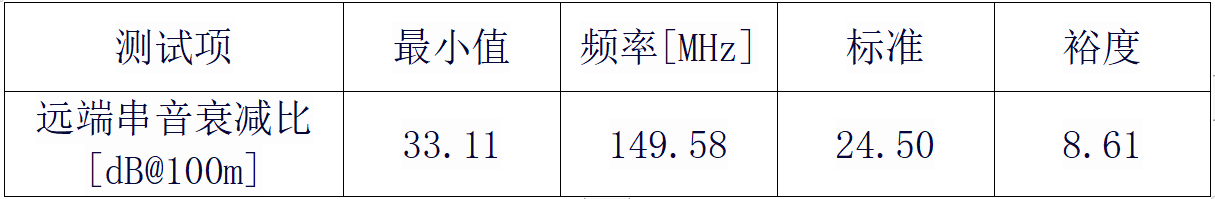

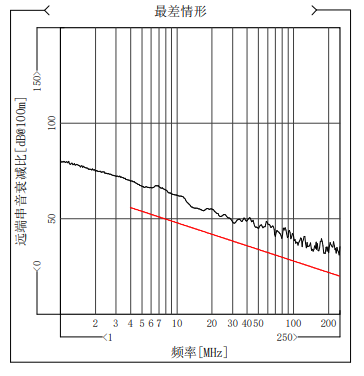

网络分析仪测试结果-最差情形

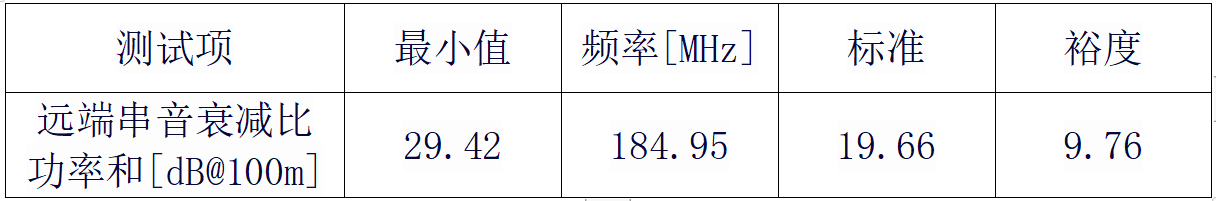

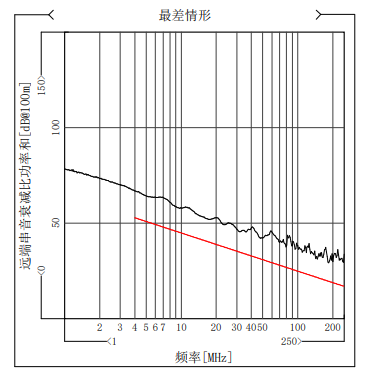

09 远端串音衰减比功率和
远端串音衰减比功率和是一个评估布线系统永久链路性能的重要指标。它表示的是远端串音防卫度(FEXT)值与插入损耗分贝值之间的差值，通常用于衡量布线系统在线对与线对之间传输数据时抵抗远端串音干扰的能力。
CAT6类网线各频率的远端串音衰减比功率和标准值
网络分析仪测试结果-最差情形
结论
综上所述，矢量网络分析仪在网线传输特性的测试中发挥着不可替代的作用。随着信息技术的不断发展，网络基础设施对性能的要求越来越高，矢量网络分析仪在网线测试中的应用将越来越广泛，为网络系统的稳定性和高效性提供有力保障。
