电缆弯曲半径——如何影响以太网电缆性能？

想象一下以太网电缆就像花园软管：如果过度弯曲软管，水流就会变慢或停止——这是日常生活中的常识。同样，过度弯曲的以太网电缆也会干扰其信号特性。这会导致连接速度降低、数据包错误持续存在以及电缆外护套过早损坏，从而随着时间的推移损害其保护完整性。在设置以太网网络时，仔细考虑电缆弯曲半径至关重要。本文探讨了您需要了解的有关以太网电缆弯曲半径的所有信息，以实现最佳信号传输。

电缆弯曲半径是多少？

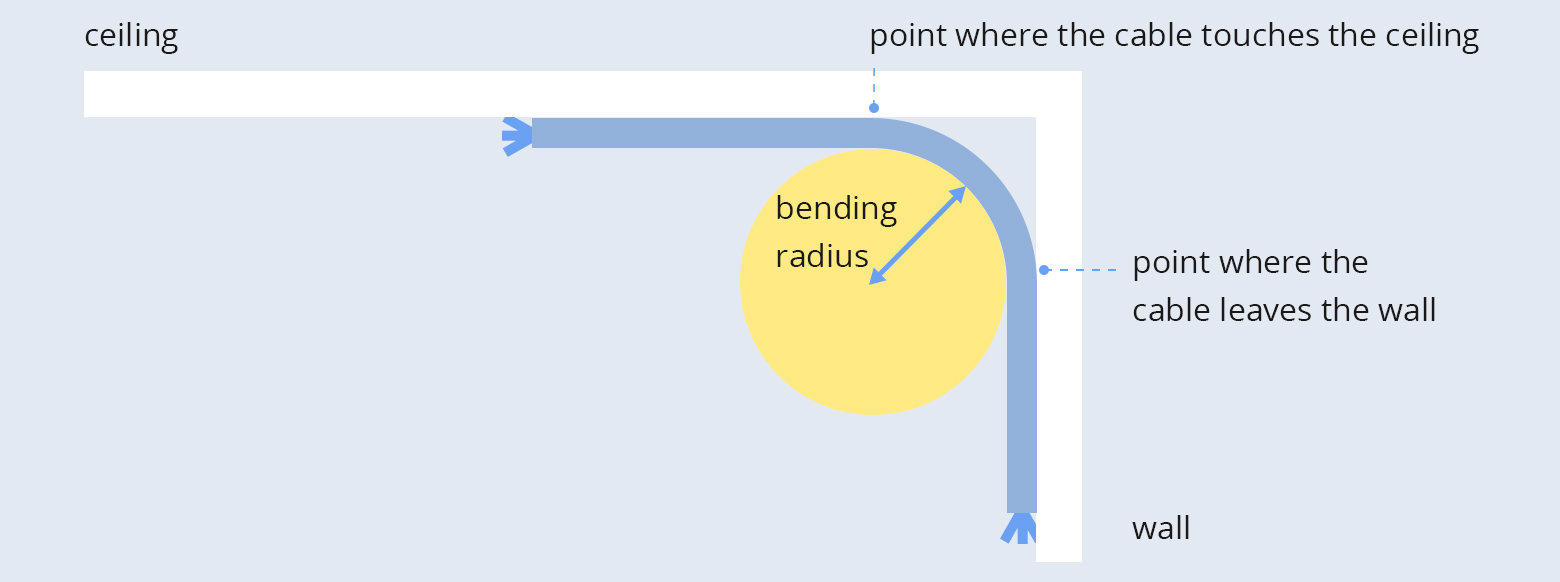

弯曲半径是电缆可以弯曲而不会损坏的半径。它是从电缆的精确中心测量的。较小的弯曲半径需要更坚固的材料以防止损坏。相比之下，较大的半径可以减少应变并最大限度地减少电缆拉伸。

• 确保信号质量：铜缆，尤其是用于数据和电信的铜缆，依靠导体的物理结构来保持信号完整性。超过建议的弯曲半径会导致导体拉伸或压缩，从而增加电阻和信号衰减。
• 支持电缆管理：适当的弯曲也有利于更好的电缆管理。弯曲不太紧的电缆更容易布线、整理和维护，从而减少可能导致额外应力点的缠结和打结的可能性。
• 遵守行业标准：行业标准规定了不同类型铜缆的最小弯曲半径。遵守这些标准可确保电缆安全有效地安装和使用，并满足性能预期。
• 增强电缆耐用性：当弯曲半径合适时，铜缆的绝缘层、护套和屏蔽层可以保持完好无损。电缆弯曲过紧会导致绝缘层开裂、护套变形或屏蔽损坏，从而缩短电缆的使用寿命并增加维护和更换频率。

通信电缆类型：双绞线与同轴以太网电缆

双绞线和同轴以太网电缆的电缆弯曲半径的差异是由于它们的结构差异造成的。

极端温度：高温与低温

电缆屏蔽：屏蔽与非屏蔽以太网电缆

电缆是否屏蔽也会影响电缆弯曲半径，这主要取决于电缆内部是否存在额外的屏蔽层。

电缆导体：绞合线与实心以太网电缆

需要注意的是，绞合铜跳线的最大弯曲半径不会因屏蔽而改变。这是由于绞合铜导体的结构所致。如果您对绞合铜导体和实心铜导体电缆之间的差异感到困惑，请参阅实心与绞合以太网电缆：选择哪种？

如何计算以太网电缆的布线弯曲半径？

计算电缆弯曲半径的最简单方法是使用以下公式：电缆的弯曲半径是电缆外径的四倍。以 FS Cat6a UTP 以太网电缆为例，测量电缆的电缆外径（mm）为 4.2mm，应用计算公式，4.2 乘以 4 等于 16.8mm。这给了我们这根电缆的最小弯曲半径。画一个半径为 16.8mm 的圆圈可以直观地表示这根 Cat6a 电缆的最大允许弯曲半径。

但是，您最好查阅制造商关于此主题的数据，因为他们可能根据 ANSI/TIA-568-0.E 和 ANSI/TIA-568-2.D 为给定产品提供电缆弯曲半径的具体值。如果制造商未提供有关以太网电缆弯曲半径的具体数据，下表提供了 ANSI/TIA 通用指南供参考。

结论

了解电缆弯曲半径对于以太网电缆的性能和耐用性至关重要。它可确保信号完整性、支持有效的电缆管理、符合行业标准并延长电缆使用寿命。通过遵循推荐的指导方针，用户可以保持可靠的网络运行、防止信号衰减并最大限度地减少电缆的物理损坏，从而确保电信和数据系统的持续性能和效率。

来源：FS
