前言
近年来，随着国民经济的高速发展，各种大型工业设施、大型商业建筑、各类智慧园区、地下建筑和居民住宅数量的迅速增多，同时随着"互联网+”和“移动互联网“ 的广泛应用，人们对信息的需求呈几何级增加，弱电通讯电缆及光缆作为信息传输的主要介质，已成为日常生活中必不可少的一个部分，且已经被大量密集的使用在各类建筑中，因此材料本身的阻燃性能已经被广泛关注。今天就由小编从各类标准中防火等级的要求来体现防火线缆的重要性吧。
一、防火线缆分类
01 阻燃电缆（Flame Retardant）
阻燃电缆的特点是延缓火焰沿着电缆蔓延使火灾不致扩大。因此是防火电缆中大量采用的电缆品种。无论是单根线缆还是成束敷设的条件下，电缆被燃烧时能将火焰的蔓延控制在一定范围内，因此可以避免因电缆着火延燃而造成的重大灾害，从而提高电缆线路的阻燃水平。
02 低烟无卤阻燃电缆（LSZH）
低烟无卤阻燃电缆的特点是不仅具有优良的阻燃性能，而且构成低烟无卤阻燃电缆的材料不含卤素，燃烧时的腐蚀性和毒性较低，产生极少量的烟雾，从而减少了对人体、仪器及设备的损害，有利于发生火灾时的及时救援。低烟无卤阻燃电缆虽然具有优良阻燃性、耐腐蚀性及低烟密度，但其机械和电气性能比普通电缆稍差。
03 耐火电缆（Fire Resistant）
耐火电缆是在火焰燃烧情况下能保持一定时间的正常运行，可保持线路的完整性（ Circuit Intergrity）。耐火阻燃电缆燃烧时产生的酸气烟雾量少，耐火阻燃性能大大提高，特别是在燃烧时，伴随着水喷淋和机械打击震动的情况下，电缆仍可保持线路完整运行。
二、阻燃电缆和耐火电缆的区别
一般人很容易混淆阻燃电缆和耐火电缆的概念，虽然阻燃电缆有许多较适用于化工企业的优点，如低卤、低烟阻燃等，但在一般情况下，耐火电缆可以取代阻燃电缆，而阻燃电缆不能取代耐火电缆。
两者结构和材料不同，低烟无卤阻燃电缆的基本结构是：绝缘层采用阻燃材料;护套及外护层采用阻燃材料;包带和填充采用阻燃材料。耐火电缆是靠耐火层中云母材料的耐火、耐热的特性，保证电缆在火灾时也工作正常。
三、从标准看阻燃等级
电缆涉及火灾安全的主要技术指标是 CO 2电缆的阻燃性、烟雾的密度和气体的有毒性。基于以上因素制定的电缆阻燃标准体系包括：
1、中华人民共和国国家标准：GB 31247-2014《电缆及光缆燃烧性能分级》；
2、美国保险商实验室标准：UL 910标准；
3、国际电工委员会（IEC）制定的：IEC60332标准；
我们一起来了解下其中都包含哪些重要的等级规定：
01 中华人民共和国国家标准
GB 31247-2014《电缆及光缆燃烧性能分级》

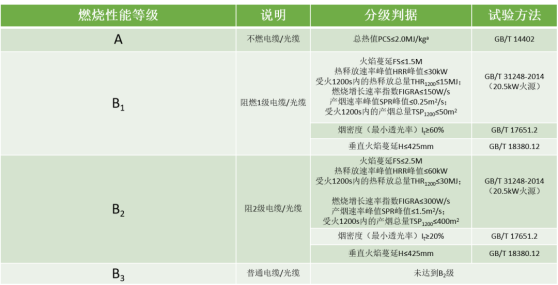

小编也是用表格的形式为大家总结了阻燃的四个等级，分别为A级、B1级、B2级、B3级。每一个等级都有着详细的判断依据与相关的标准作为支持。不理解的小伙伴，小编也用更简单易懂的方式为大家总结了一下：
B3：阻燃级，为普通材料；
B2：阻燃级，为缓慢燃烧级；
B1：难燃级，为离火自熄级；
A： 不燃级，测定热值。

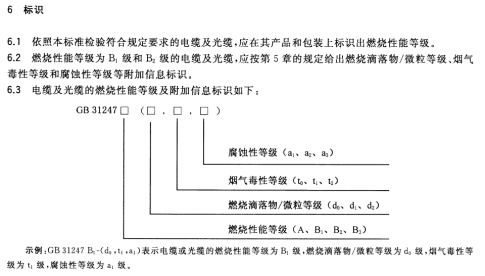

在“GB 31247-2014电缆及光缆燃烧性能分级”中，阻燃等级还与燃烧性能、燃烧滴落物/微粒、烟气毒性、腐蚀性也具有等级之分，这些因素也与阻燃等级息息相关。
GB 51348-2019《民用建筑电气设计标准》
中华人民共和国国家标准的阻燃线缆应用场景参考

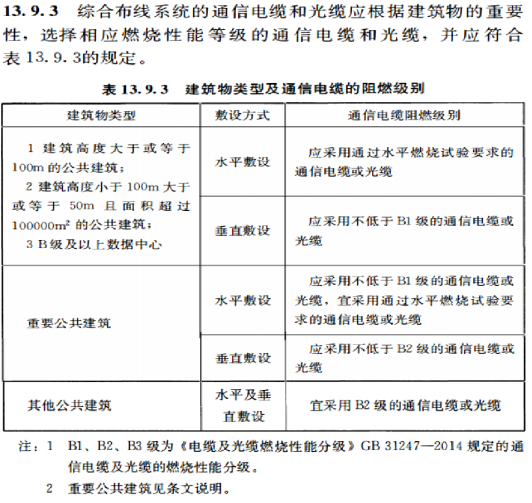

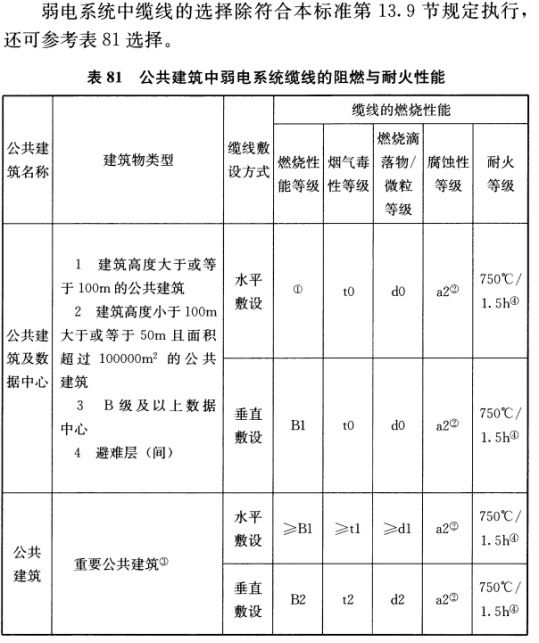

GB 51348-2019《民用建筑电气设计标准》当中的相关规定：
在“GB 51348-2019民用建筑电气设计标准”中13.9.3规定了应根据建筑物的重要性去选择阻燃线缆。
注：
①公共建筑及数据中心所示建筑物的弱电线缆水平敷设时，不仅要满足B1级要求，还要满足通过水平燃烧试验要求的通信电缆或光缆。
②有防腐蚀要求的场所，可根据防腐要求选择腐蚀性等级为a1或a2的线缆，在电缆或光缆燃烧性能试验中无防腐要求时，默认为a3级。
③重要的公共建筑的解释请参阅本规范第13.9节条文说明。
④是指建筑物内的消防广播、消防电话和避难层（间）视频监控缆线等明敷的情况。
02 美国保险商实验室标准：UL 910标准
增压级-CMP级（送风燃烧测试/斯泰钠风道实验Plenum FlameTest/Steiner TunnelTest）
这是 UL 防火标准中要求最高的电缆（Plenum Cable ），适用安全标准为UL910，实验规定在装置的水平风道上敷设多条试样，用87.9KW 煤气本生灯（300，000BTU/Hr）燃烧20分钟。合格标准为火焰不可延伸到距煤气本生灯火焰前端5英尺以外。光密度的峰值最大为0.5，平均密度值最大为0.15。这种CMP 电缆通常安装在通风管道或空气处理设备使用的空气回流增压系统中，被加拿大和美国所认可采用。符合UL910标准的FEP/PLENUM材料，阻燃性能要比符合IEC60332-1及IEC60332-3标准的低烟无卤材料的阻燃性能好。

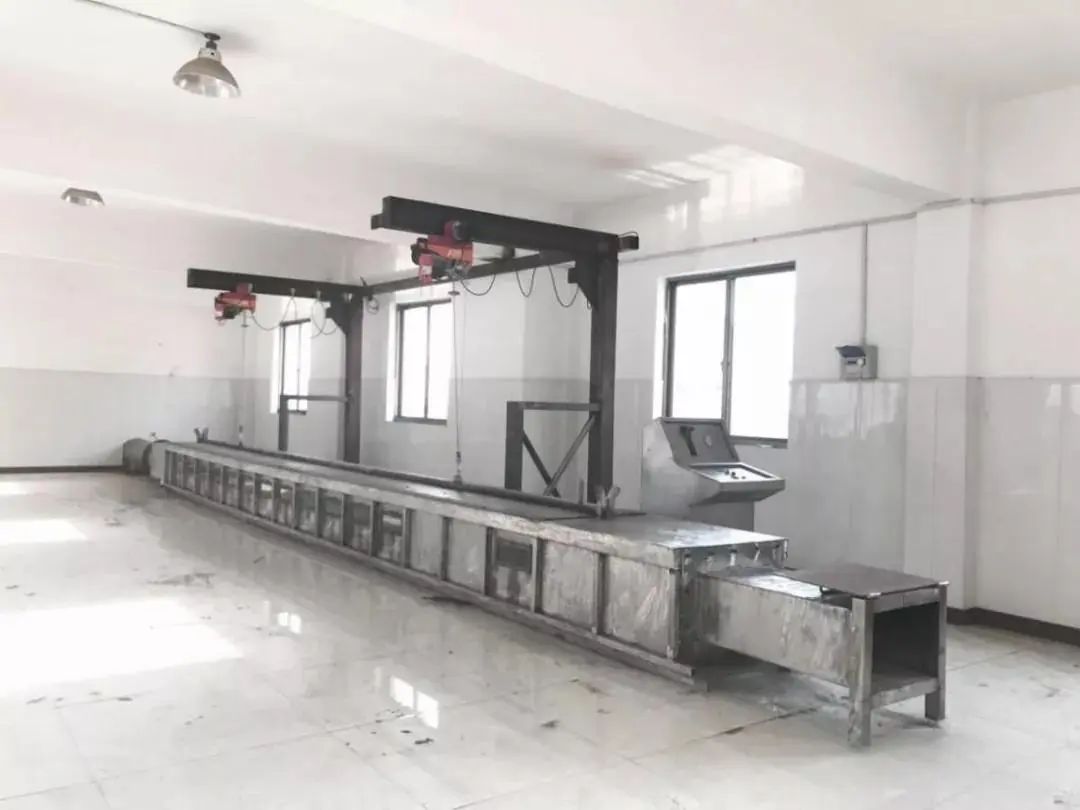

图 | CMP试验室
干线级-CMR 级（直立燃烧测试Riser Flame Test）
这是 UL 标准中商用级电缆（Riser Cable ）, 适用安全标准为UL1666。实验规定在模拟直立轴上敷设多条试样，用规定的154.5KW 煤气本生灯（527，500BTU/Hr）30分钟。合格标准为火焰不可蔓延到12英尺高的房间的上部。干线级电缆没有烟雾浓度规范，一般用于楼层垂直和水平布线使用。

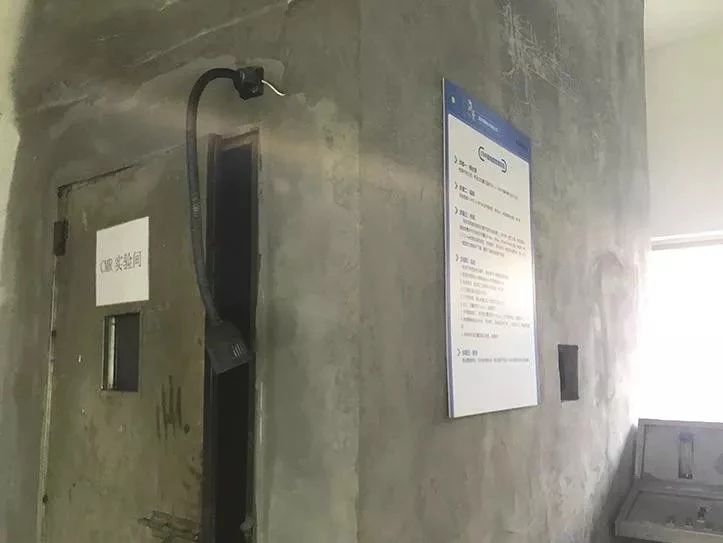

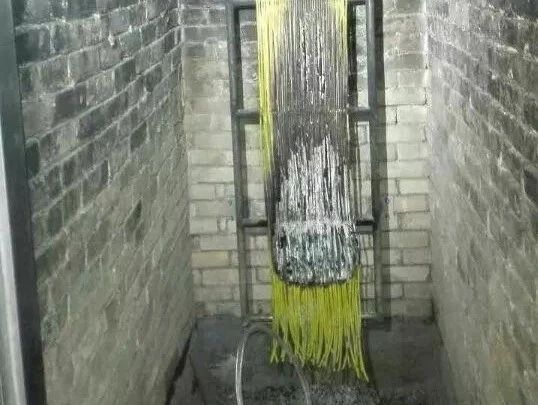

图 | CMR试验室

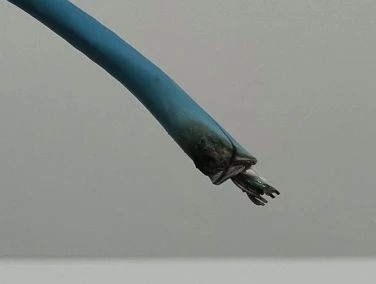

商用级-CM级（垂直燃烧测试Vertial Tray Flame Test）
这是 UL 标准中商用级电缆（General Purpose Cable），适用安全标准为UL1581。实验规定在垂直8英尺高的支架上敷设多条试样，用规定的20KW 带状喷灯燃烧（70，000BTU/Hr）20分钟。合格标准为火焰不可蔓延到电缆的上端并自行熄灭。UL1581和IEC60332-3C 类似，只是敷设电缆根数不同。商用级电缆没有烟雾浓度规范，一般仅应用于同一楼层的水平走线，不应用于楼层的垂直布线上。
03 国际电工委员会制定的：IEC60332标准
为了评定线缆的阻燃性能优劣，国际电工委员会分别制定了IEC60332-1、 IEC60332-2和IEC60332-3 三个标准。IEC60332-1和IEC60332-2分别用来评定单根线缆按倾斜和垂直布放时的阻燃能力。IEC60332-3用来评定成束线缆垂直燃
烧时的阻燃能力，相比之下成束线缆垂直燃烧时在阻燃能力的要求上要高得多。

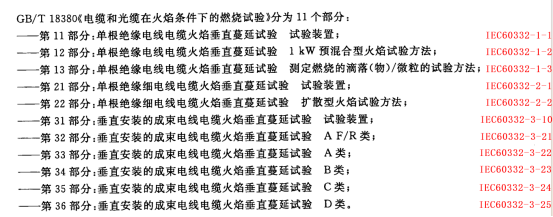

而国内标准GB/T18380的试验方法与IEC60332标准相同，其对应关系如下：

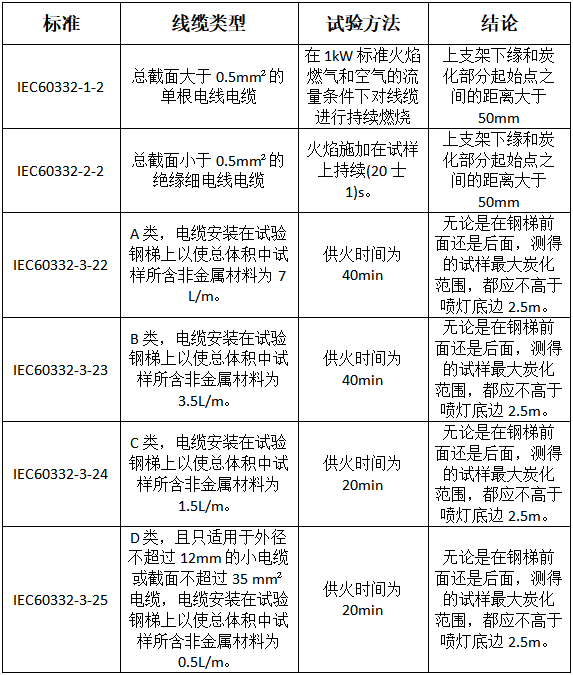

IEC60332不同阻燃等级线缆测试对比

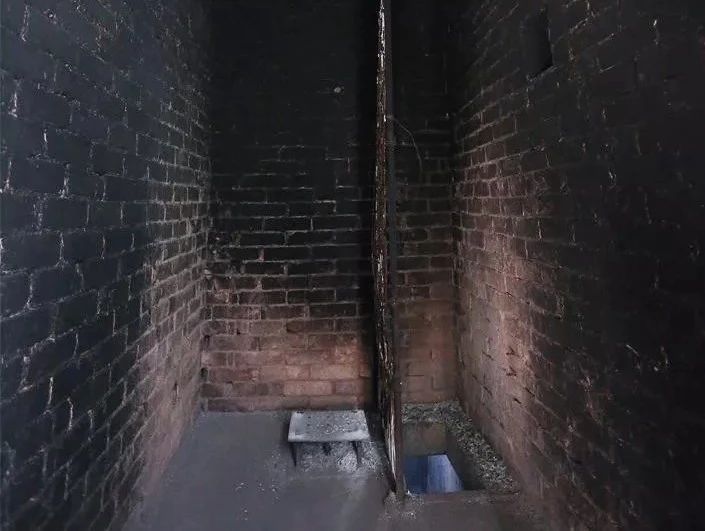

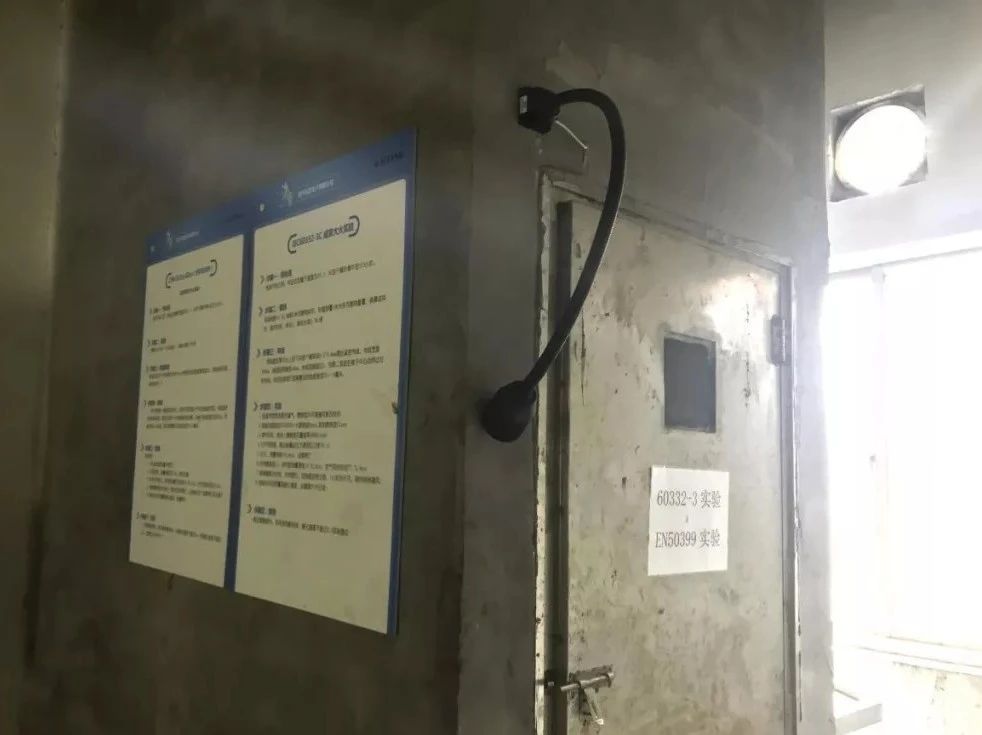

图 | 60332-3试验室
