前言
在综合布线系统中，配线架作为网络通信的关键组件，扮演着至关重要的角色。它不仅负责将建筑物、楼宇内的网络设备之间的通信线路集中管理，还通过统一的配线方式，实现快速、可靠、灵活的数据传输和共享服务。这一期小编将深入探讨综合布线中配线架的种类。
一、配线架的基本定义与功能

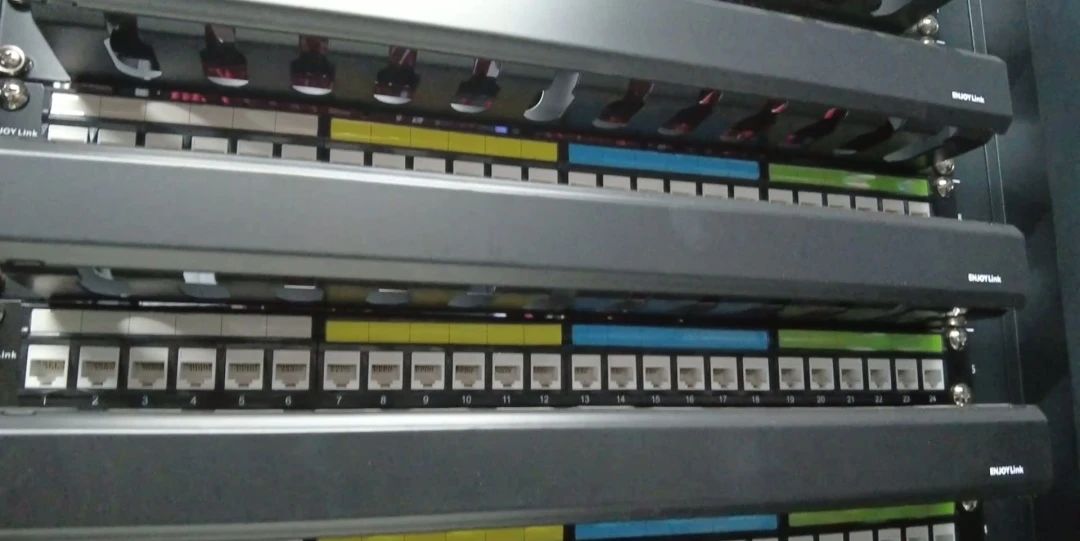

配线架是应用在在标准19英寸机柜的电线电缆或光缆终端和连接的中间设备，可定义为适用于跳线连接和排序的配线装置。它主要用于组织和管理通信网络布线，为用户提供方便的接口和安装方式。通过配线架，前端的信息点线缆（如超5类或6类线）进入设备间后，会被精确地打在配线架的模块上，随后通过跳线与交换机进行连接。这一过程不仅简化了布线流程，还提高了网络管理的效率和稳定性。
二、配线架的主要种类
配线架根据其性能、适用范围和安装位置等因素，可以划分为多种类型。从大方向来看，配线架被分为铜缆配线架与光纤配线架
01 铜缆配线架
铜缆配线架中，由于施工环境不同、所使用线缆不同等因素，铜缆配线架也会被细分为许多类型

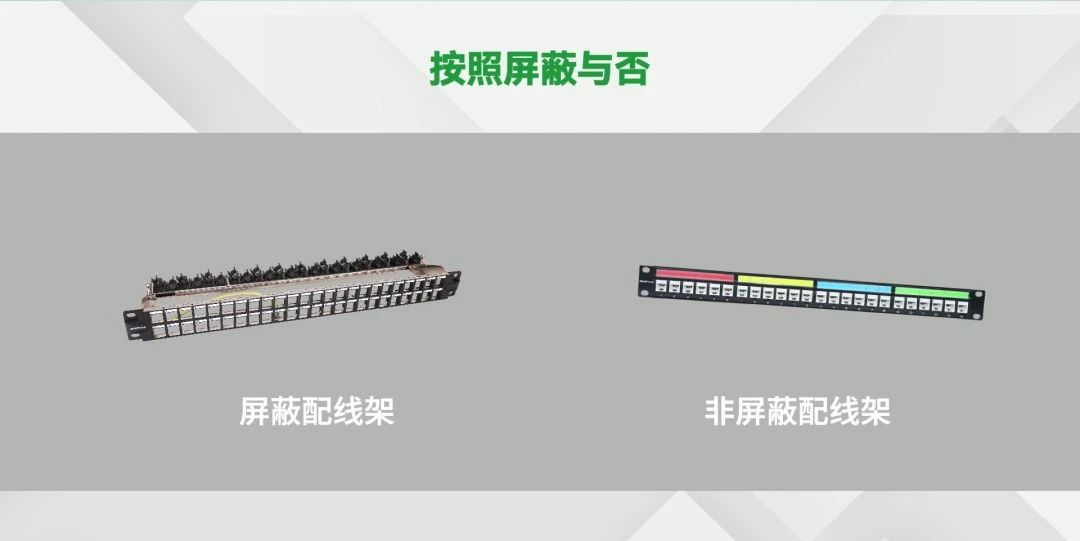

●按照屏蔽与否可分为：屏蔽配线架、非屏蔽配线架

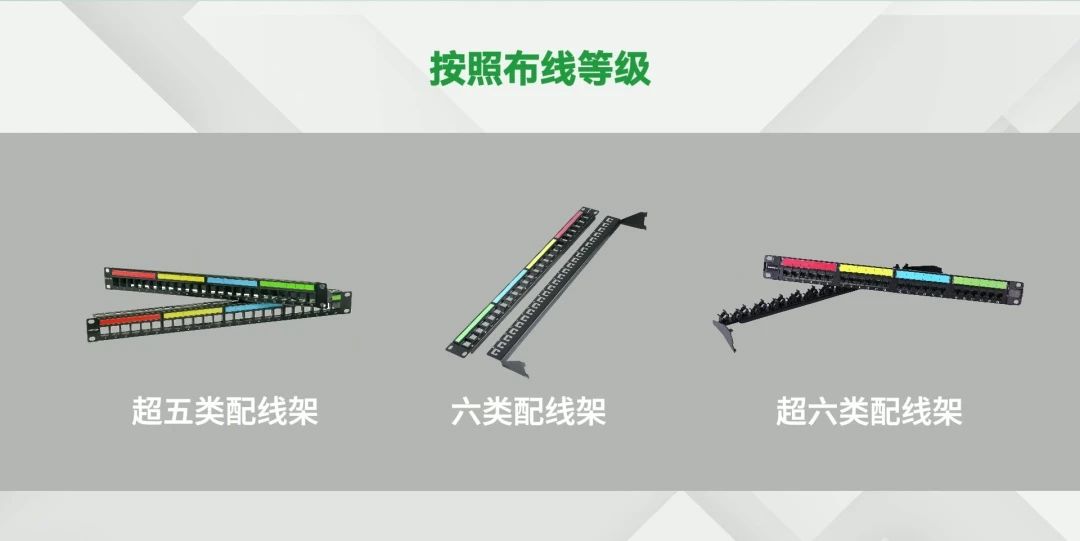

●按照布线等级可分为：超五类配线架、六类配线架、超六类配线架

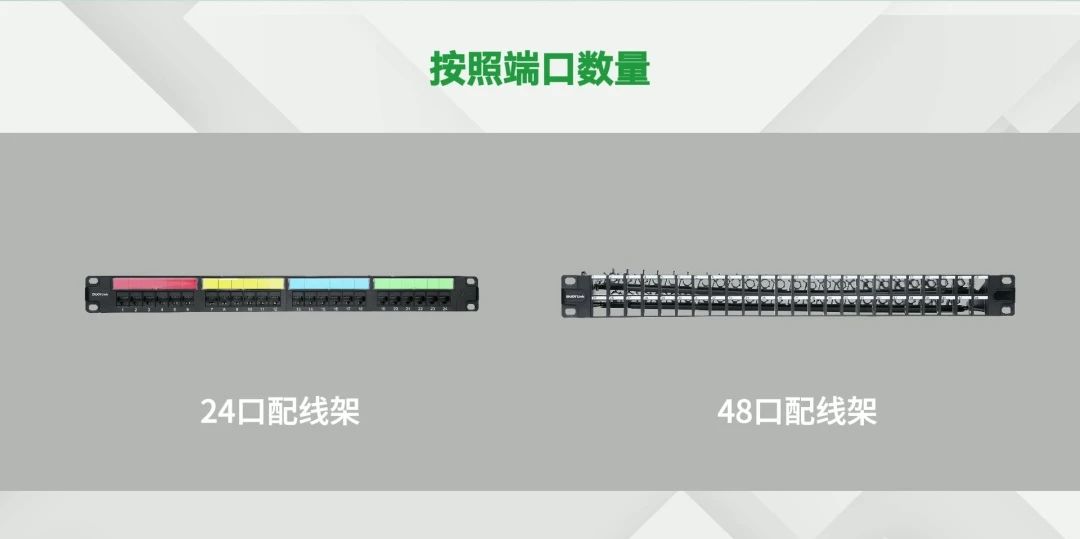

●按照端口数量的多少可分为：24口配线架、48口配线架

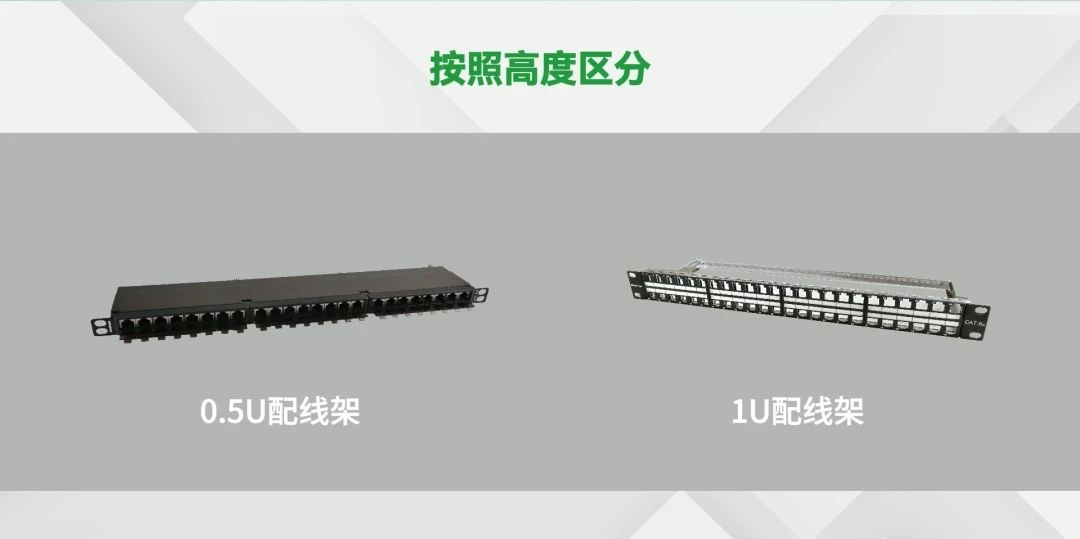

●按照高度可分为：0.5U高度、1U高度（1U为44.45mm）

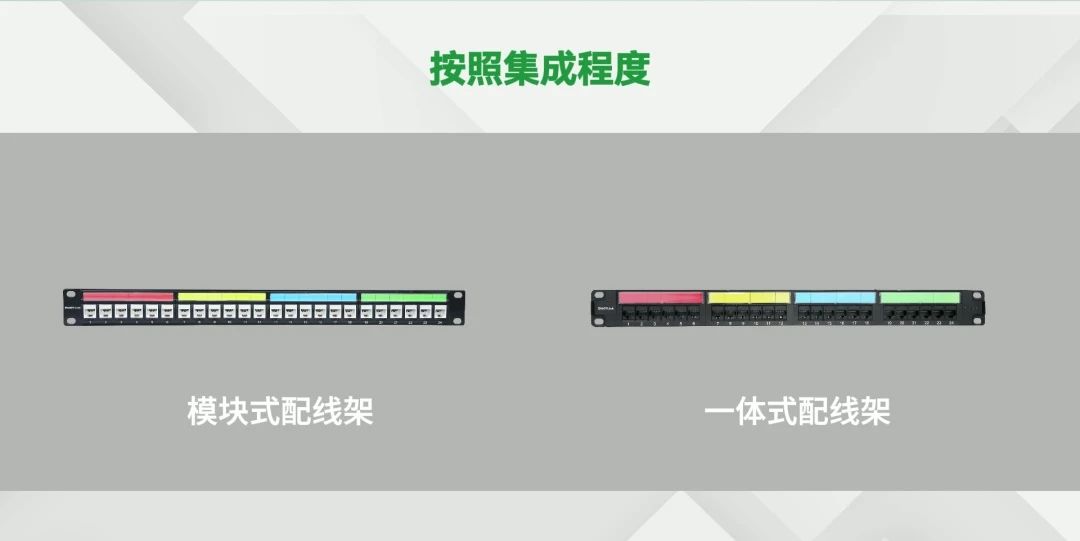

●按照电路板集成程度可分为：模块式配线架与一体式配线架

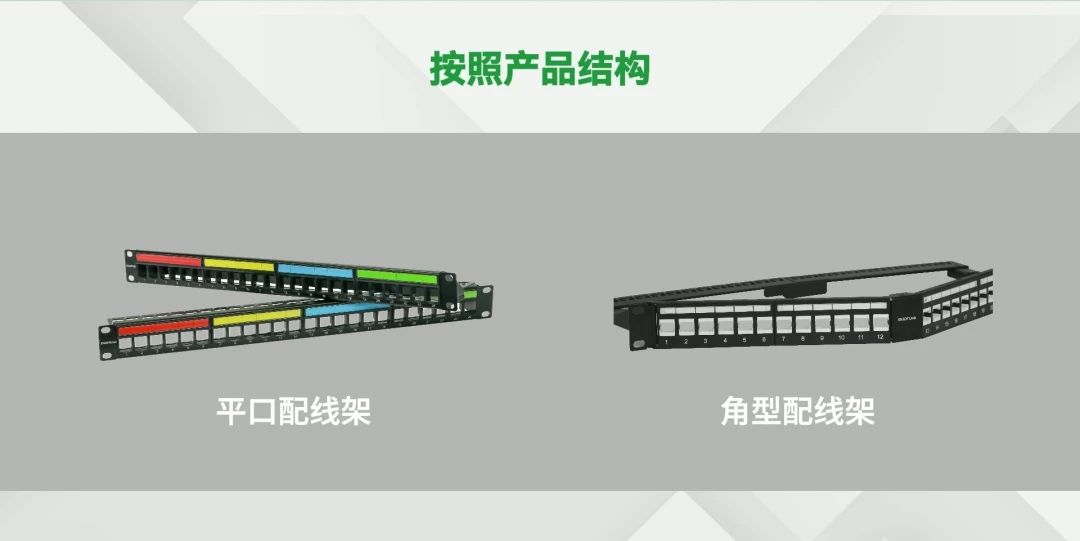

●按照产品结构可分为：平口配线架与角型配线架

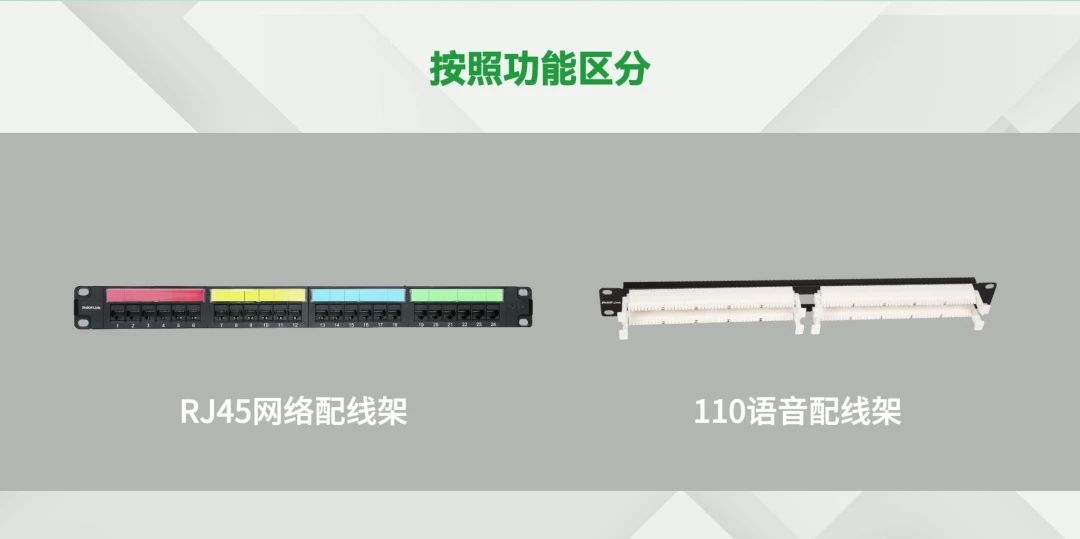

●按照功能可分为：RJ45网络配线架、110语音配线架
02 光纤配线架
光纤配线架根据其性能、适用范围和安装位置等因素，也可以划分为多种类型

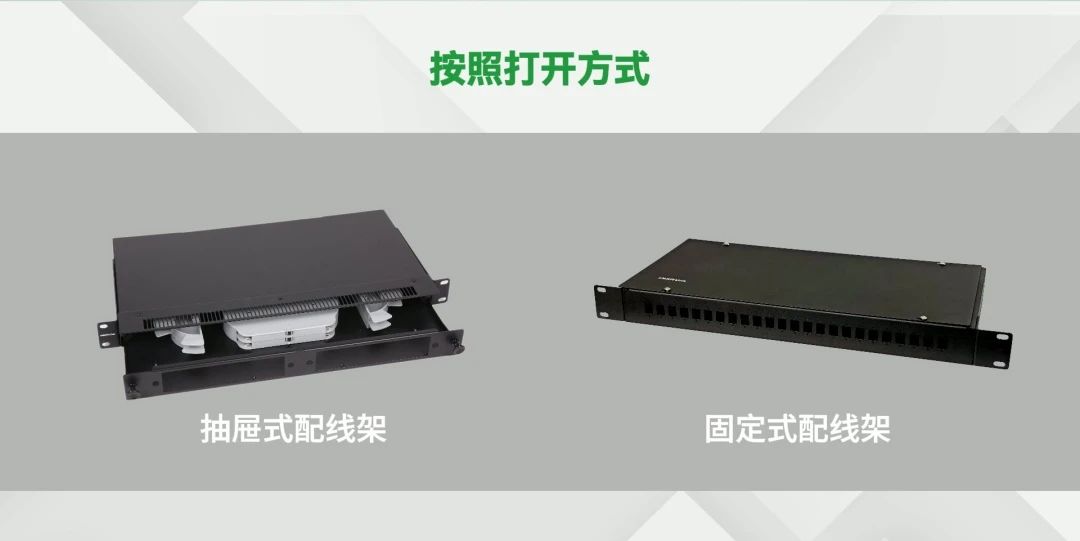

●按照熔纤盘托盘可否抽动可分为：抽屉式光纤配线架与固定式光纤配线架，抽屉式配线架可像抽屉一样抽出，后期运维更加便捷

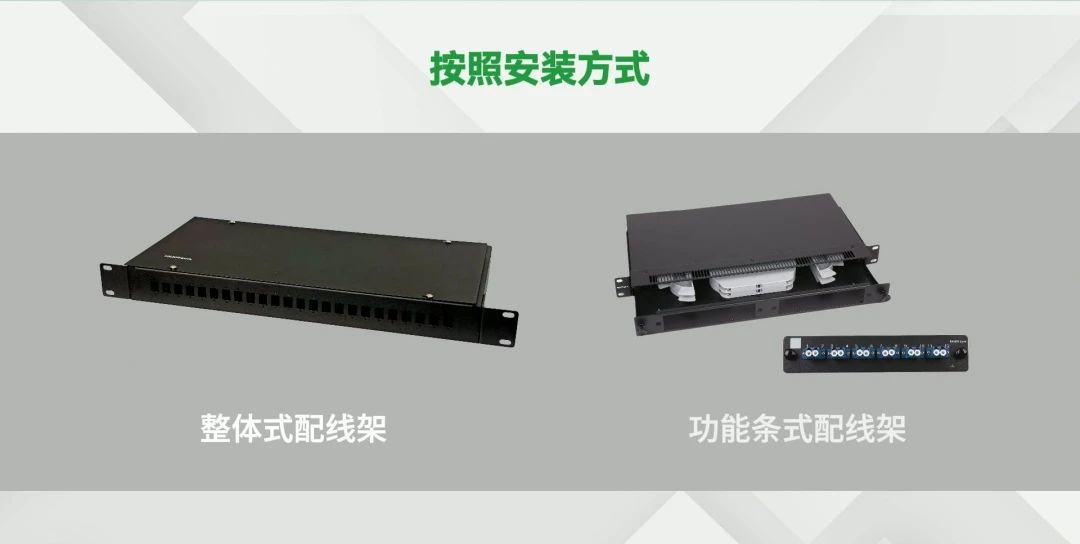

●按照适配器的安装方式中可分为：整体式与功能条式，功能条式的适配器面板，后期运维也更加简单

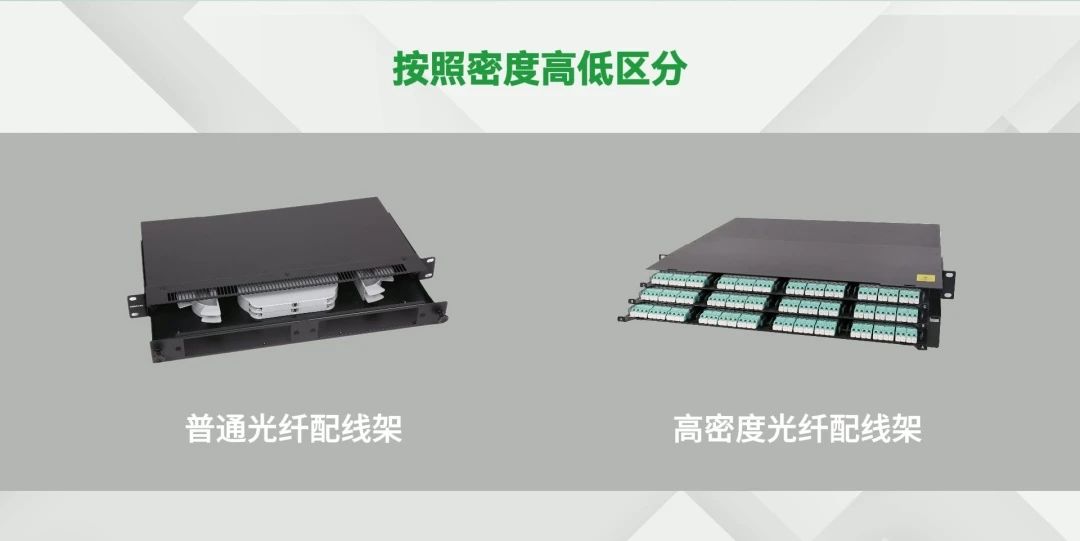

●按照密度高低区分可分为：普通光纤配线架与高密度光纤配线架，高密度光纤配线架一般用于数据中心等大量采用线缆进行交互的场所，其密度更高，更能节省空间，降低机房所需能耗
03 特殊类型配线架
当然，除了以光/铜来区分之外，还有一些比较特殊的配线架，我们单独来介绍

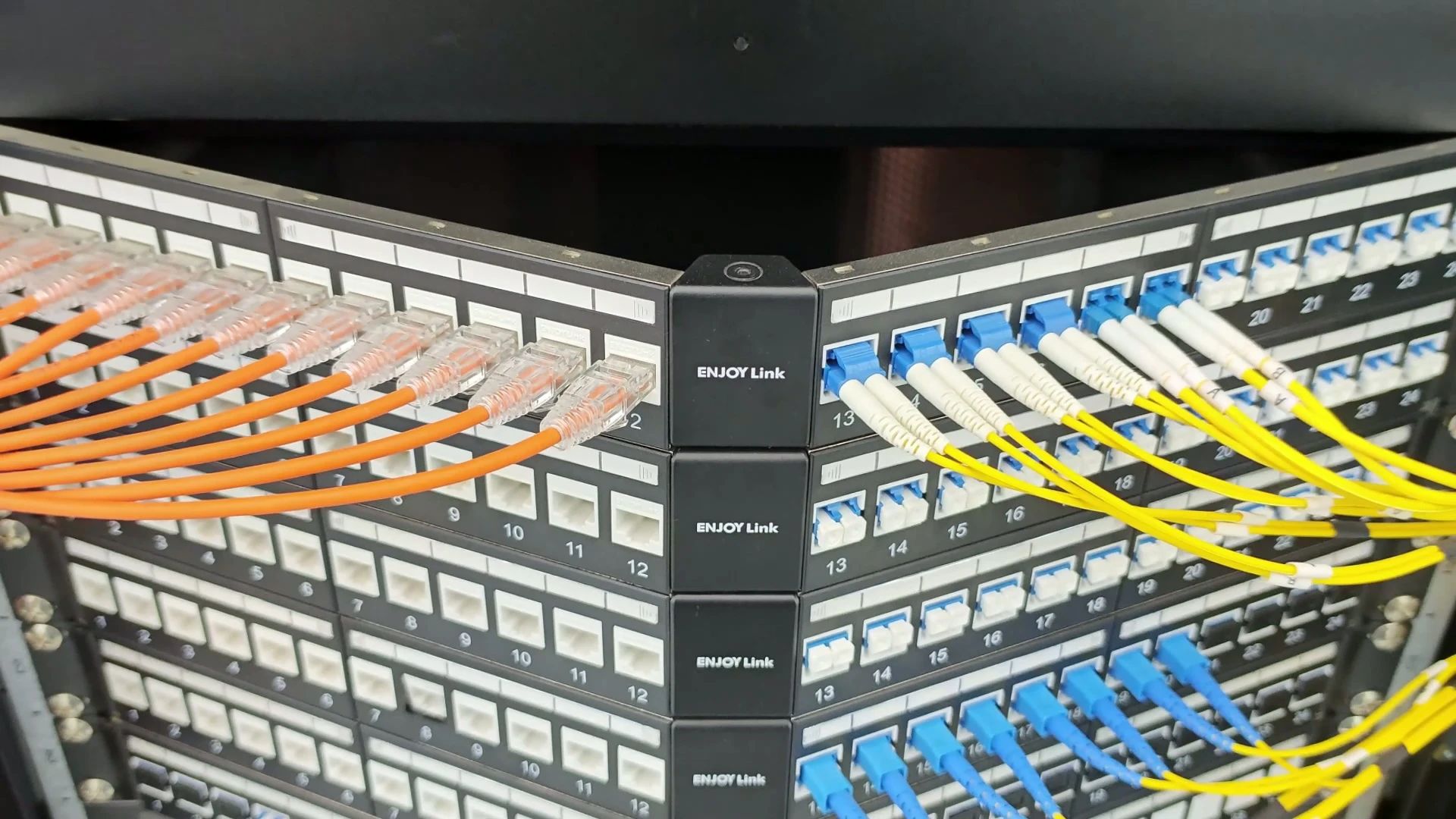

●光铜混装配线架：其原理是利用KEYstone结构的小配件，将光纤适配器安装在铜缆配线架中，从而达到光铜混装的效果，适用于点位较少，且既有铜缆，又有光缆的场所

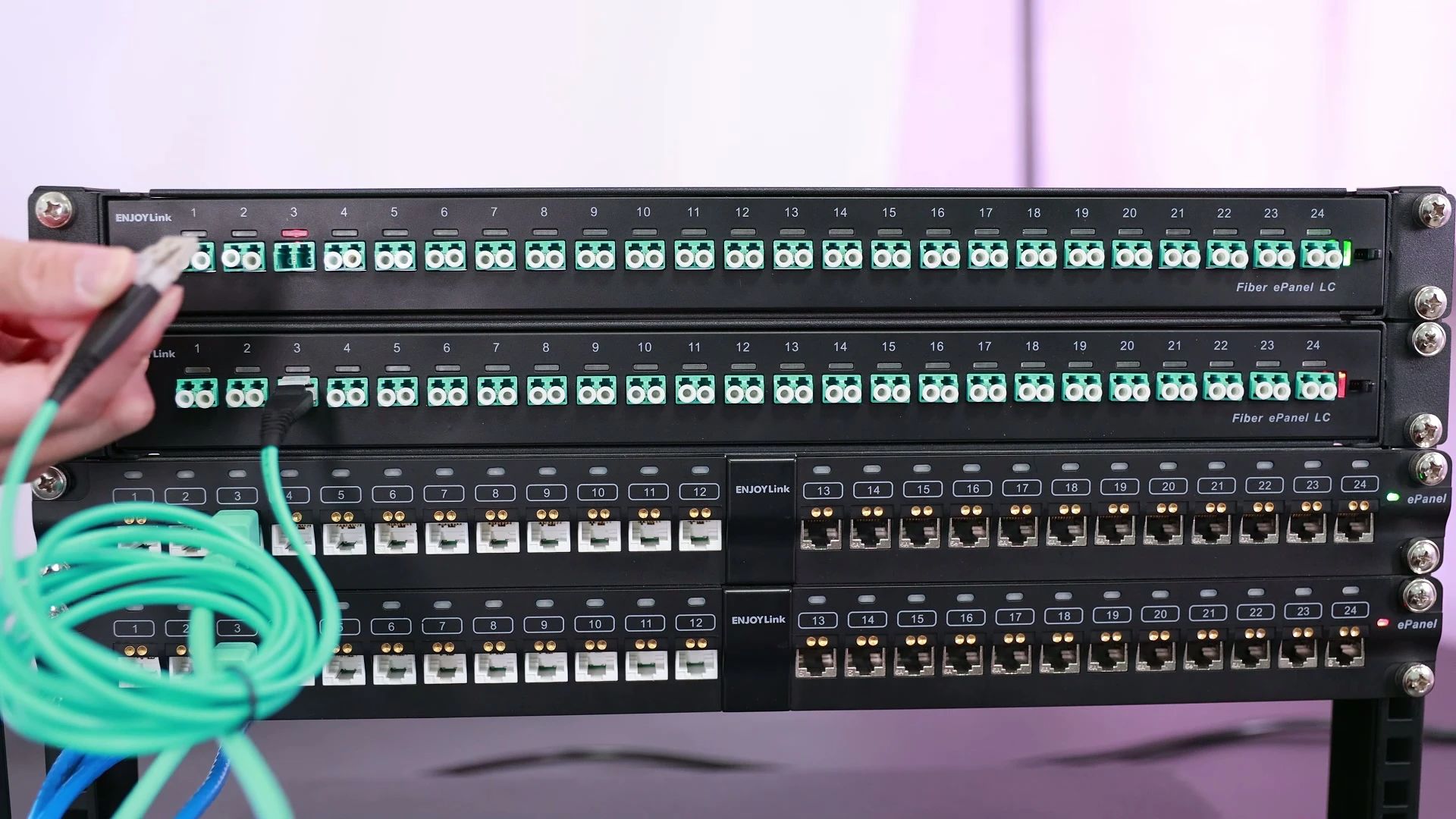

●电子配线架：电子配线架摆脱了传统配线架依赖人工管理，电子配线架通过电子标签、管理软件等实现智能化管理，感兴趣的小伙伴可以看我们之前关于电子配线架详细介绍的技术文章或视频。
结论
配线架在综合布线系统中发挥着至关重要的作用。通过深入了解配线架的种类和技术特点，我们可以更好地选择和应用配线架，提高网络管理的效率和稳定性。随着网络技术的不断发展，配线架也将不断创新和完善，为网络通信提供更加可靠和高效的解决方案。
