前言
在综合布线系统中，配线架扮演着至关重要的角色，它能够整齐地固定大量线缆，并根据系统或楼层进行分类，从而有效避免线缆杂乱，为后续维护与管理提供极大便利。配线架种类繁多，其中铜缆配线架的一种被称为一体式配线架。一体式配线架的特点在于，通常每6个端口共用一个IDC模组，例如24口配线架就包含4个IDC模组。然而，这种设计在后期安装和维护方面存在不便，且安装施工难度相较于模块式配线架更大。同时，在结构通用性，安装便利性，后期可维护性等方面，模块式配线架相对于一体式配线架更有优势。尽管如此，由于成本方面的考虑，一体式配线架在施工方的使用中仍占有一定比例。但值得注意的是，由于施工工人的不专业性，一体式配线架在安装后往往难以通过永久链路测试，这在验收环节成为了一个突出的问题。下面就让小函来教大家一体式配线架的正确打线方法。针对这一问题，这一期小函将详细介绍一体式配线架的正确打线方法，以帮助大家更好地应对施工过程中的挑战。
一、准备工作

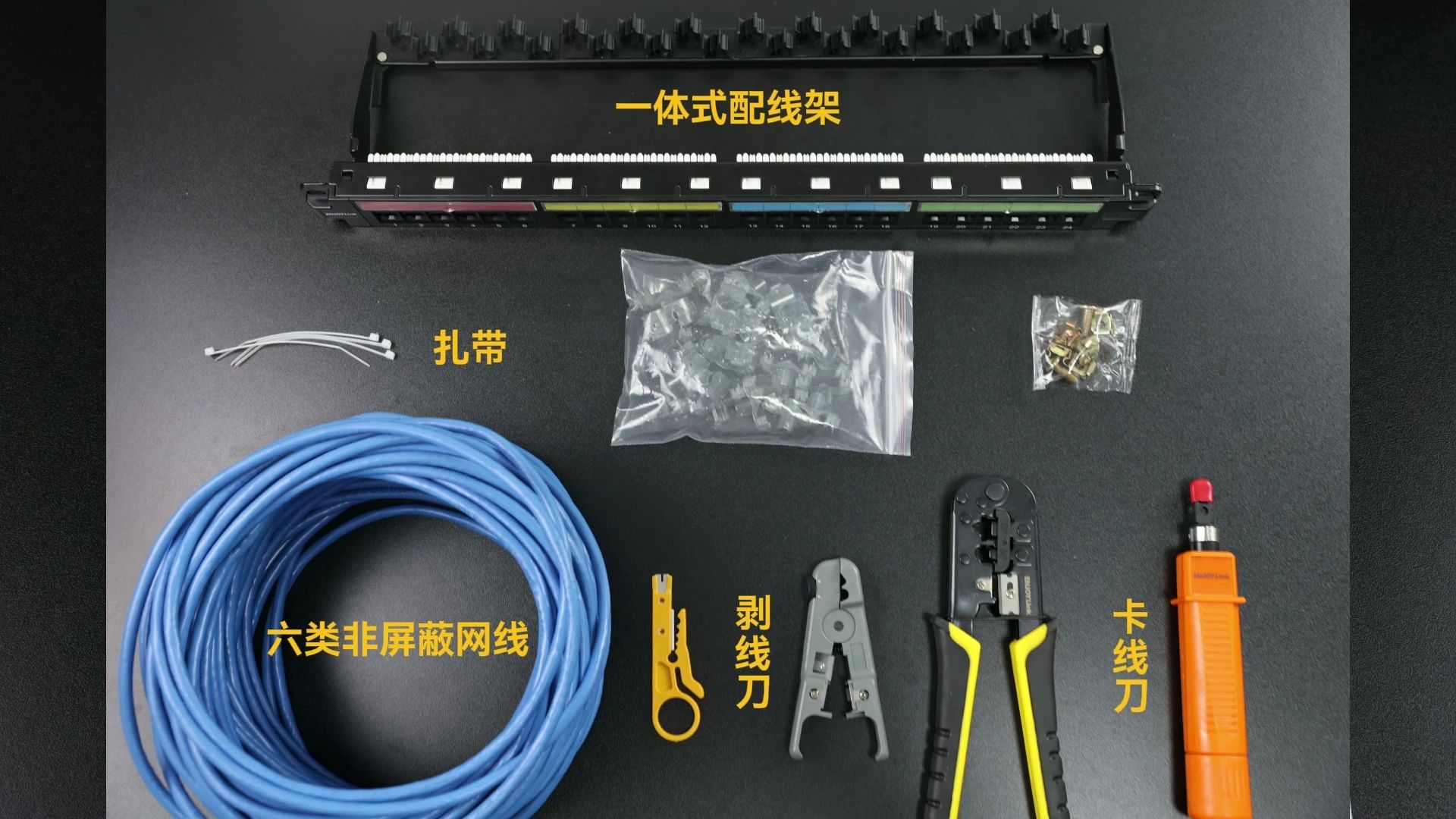

进行打线前，确保已备齐以下工具和材料：一体适配线架、六类非屏蔽网线、剥线刀、卡线刀以及扎带。

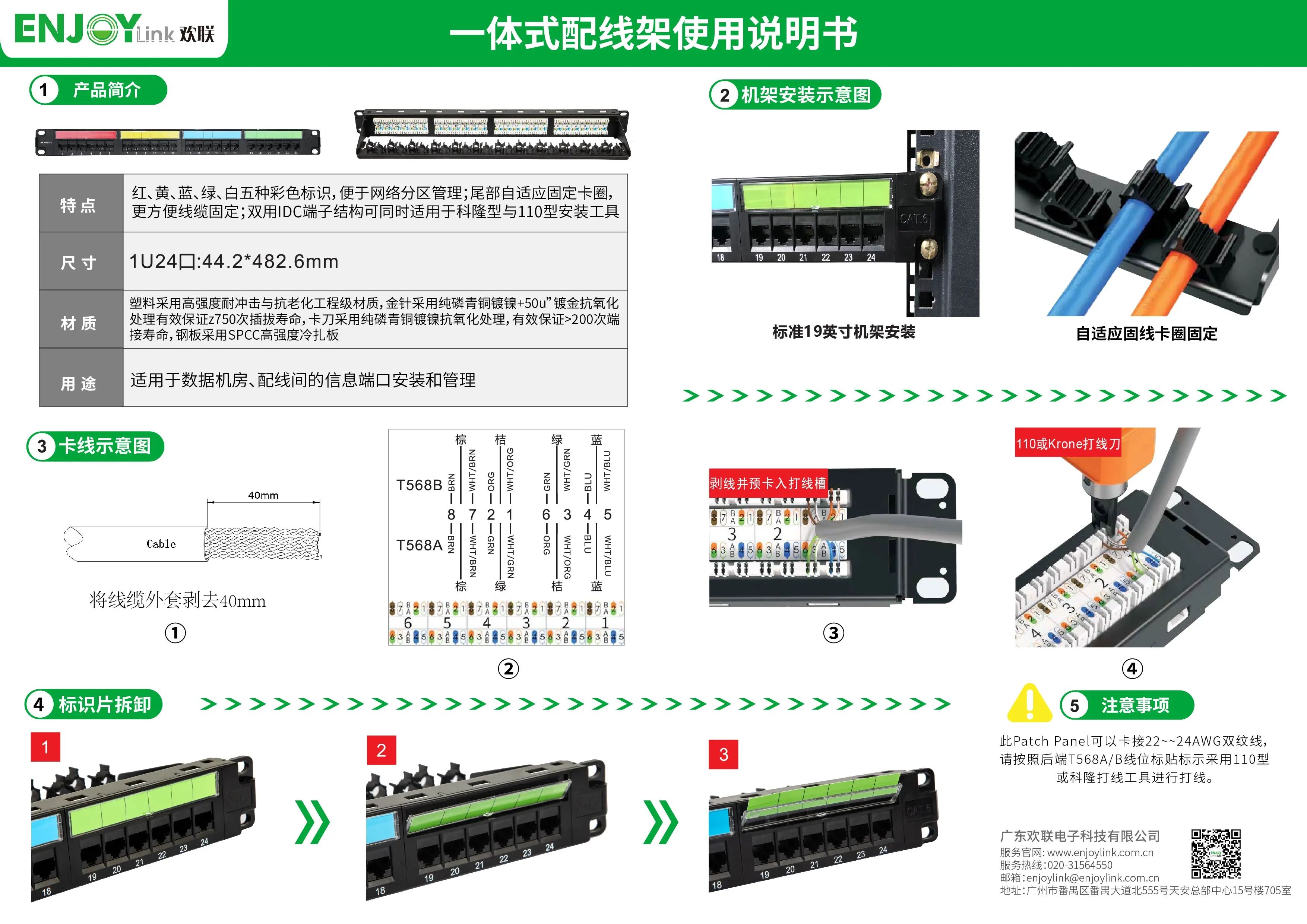

ENJOYLink欢联在一体式配线架中都放置有使用说明书，大家可以仔细查阅后安装

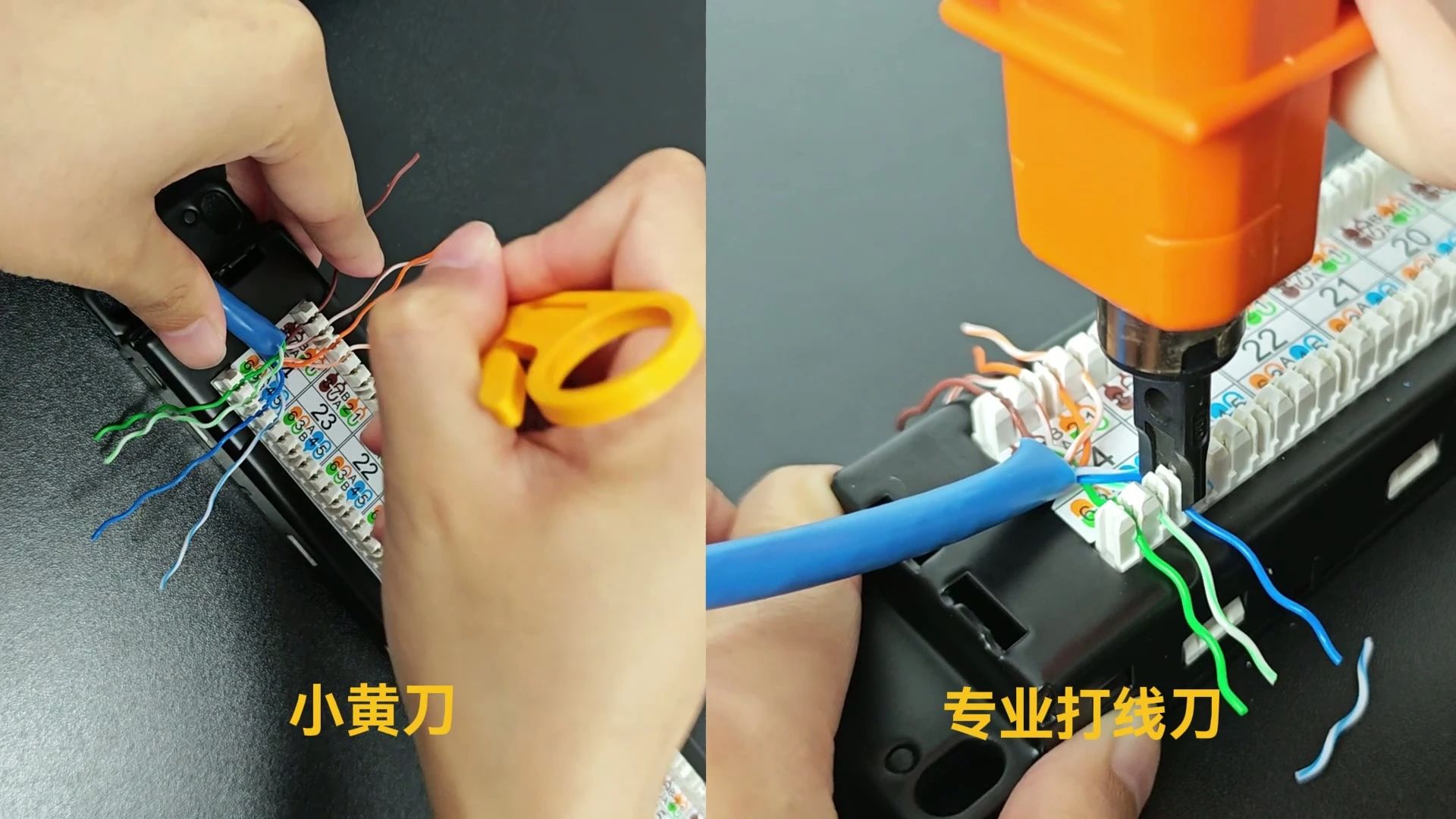

在这里补充一个卡线刀的小知识点，网络模块卡线刀常见类型主要分为专业型卡线刀和简易型卡线刀（俗称小黄刀）。但在使用感受上，两者存在显著差异，专业型卡线刀在施工现场更具优势，能提供更稳定的压接效果和更高的工作效率，打线效率和感受通常优于小黄刀。手柄也更符合人体工学设计，所以在施工中更推荐使用专业型卡线刀。
二、剥线
1. 将网线放入剥线刀口，预留约40mm（或4-5cm）的长度。

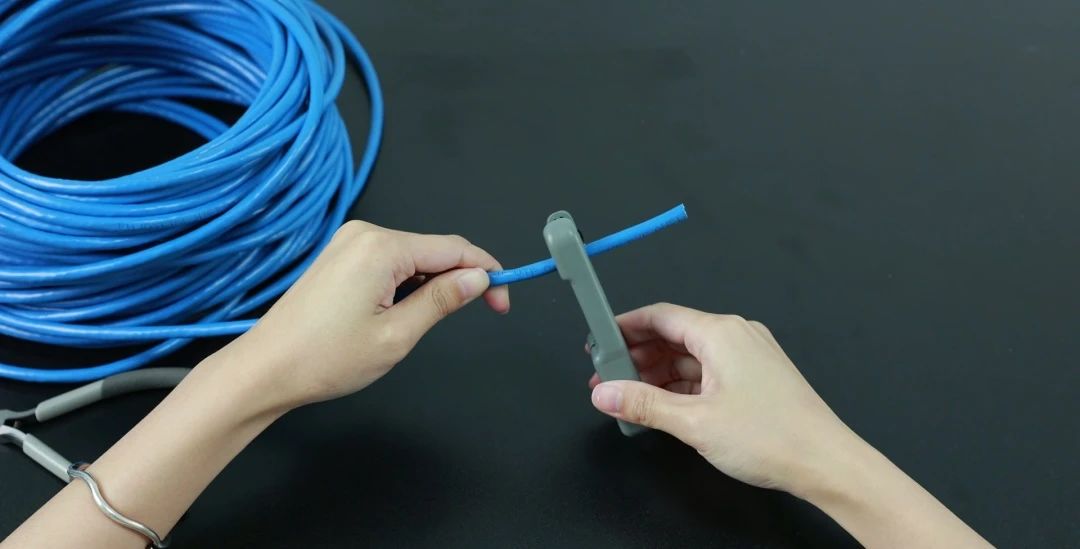

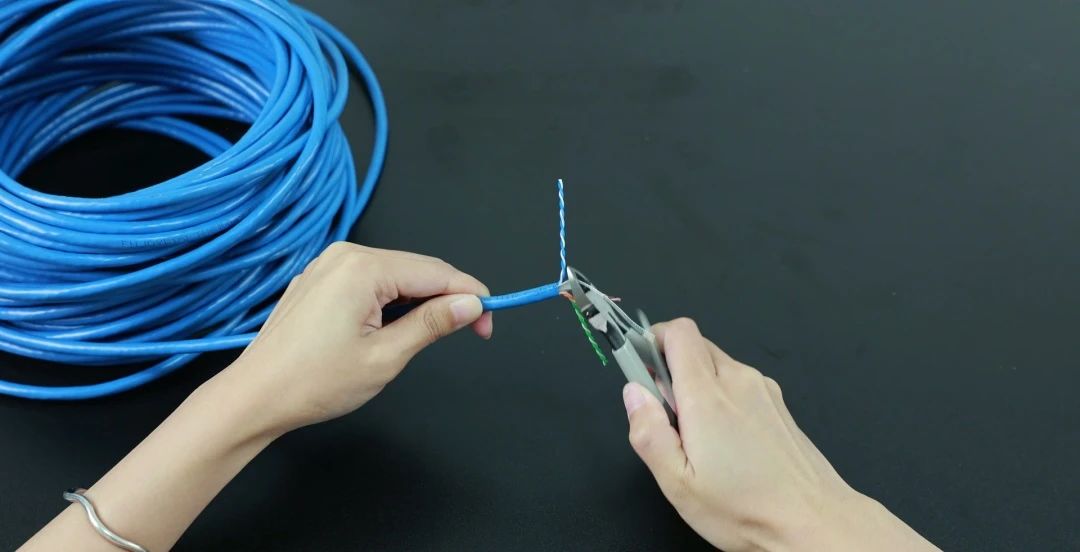

2. 旋转剥线刀，剪开网线外皮，并用斜口钳减去十字骨架与撕裂绳，注意不要损伤内部线芯。
三、排序与卡线与打线

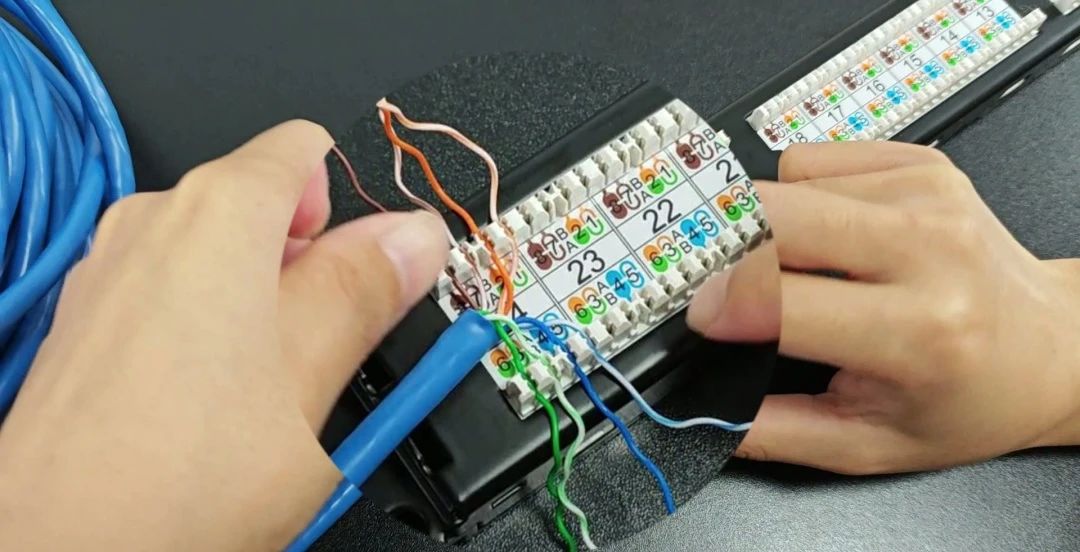

按照国际常规标准线序T568B（或根据需求选择T568A），将网线线芯排序并卡入打线夹。T568B线序一般为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。进行网线线芯的排序并卡入打线夹。在此过程中，需注意以下几点：

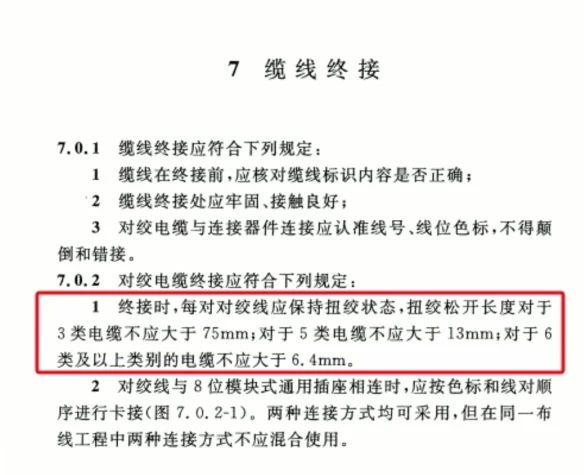

1. 在GBT 50312-2016 《综合布线系统工程验收规范中规定》，终接时，每对对绞线应保持扭绞状态，扭绞松开长度对于3类电缆不应大于 75mm ；对于5类电缆不应大于 13mm ；对于6类及以上类别的电缆不应大于 6. 4mm，所以裸露芯线不宜过长，过长的芯线会打散原有的绞距， 从而影响链路的性能；
2. 仔细核对配线架上的打线标识，确保与所选线序一致

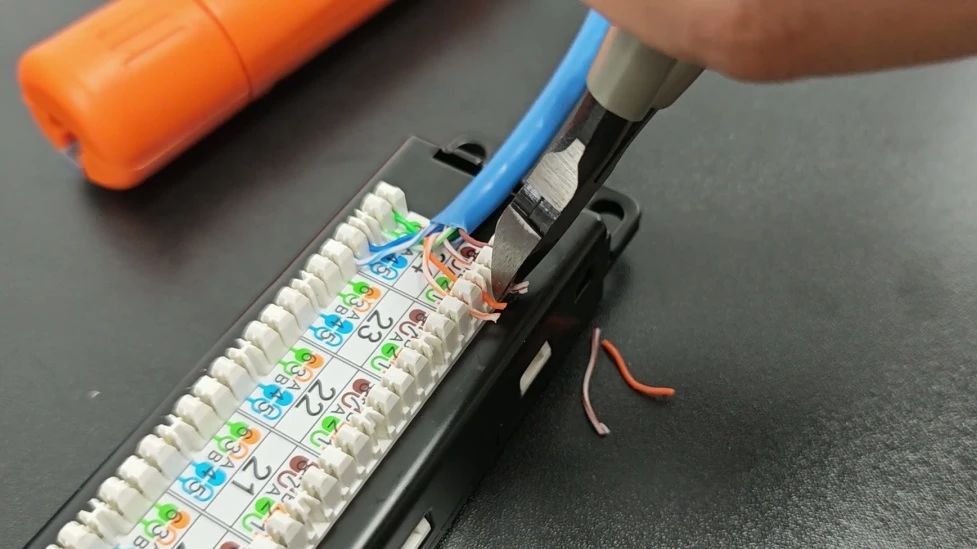

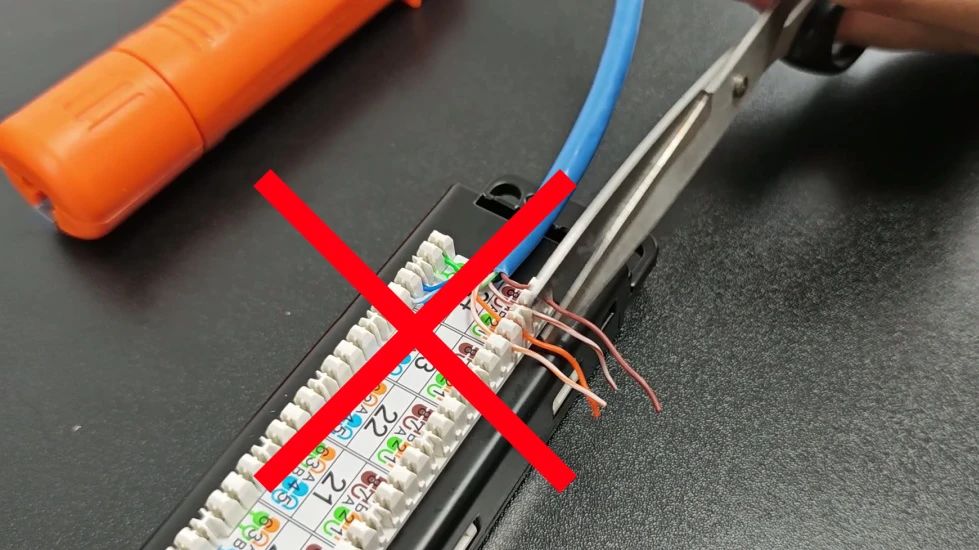

3. 线缆按标识打入后，需剪去多余芯线。为确保芯线完全剪断，建议使用斜口钳进行剪切，而非剪刀。使用剪刀可能会导致芯线残留，使得一体式配线架后部端子盖板无法紧密合上，进而增加线缆因拉扯而脱落的风险。

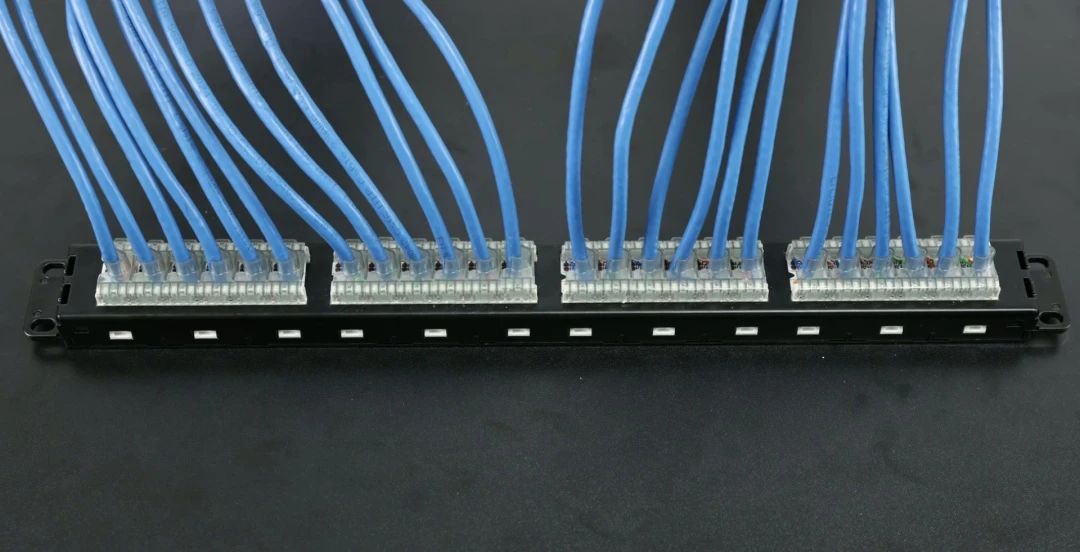

完成以上步骤后，一根网线线芯便成功卡接在配线架上。由于一个配线架中有24根网线需要卡接，因此需重复上述操作直至所有网线完美卡接。当所有网线都卡接完毕后，即可进入下一个施工步骤。
五、固定与整理

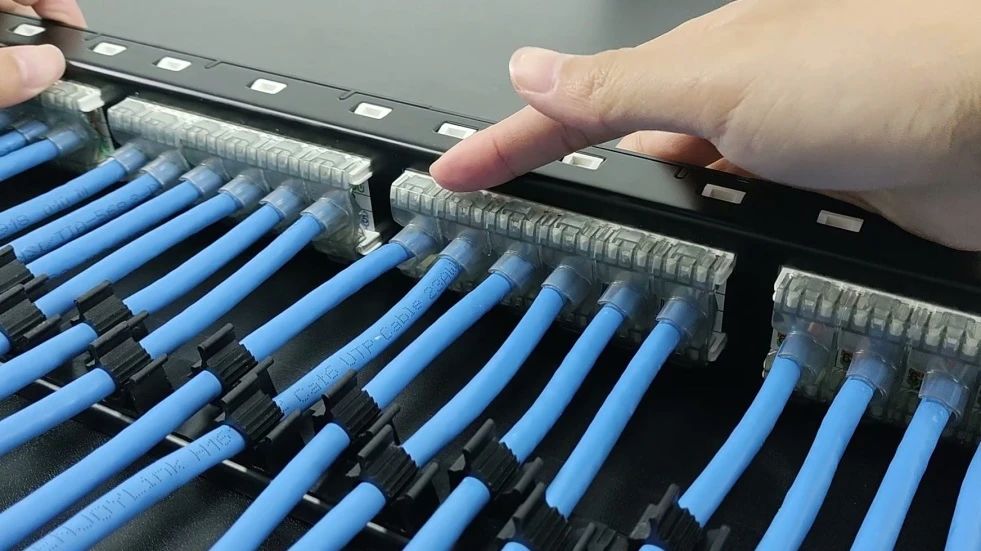

使用扎带将网线固定在后部理线托架上，保持整洁有序。如果后部理线托架自带固定器，则无需使用扎带，随后剪掉多余的扎带，确保不影响其他设备的安装和使用。
六、检查与测试

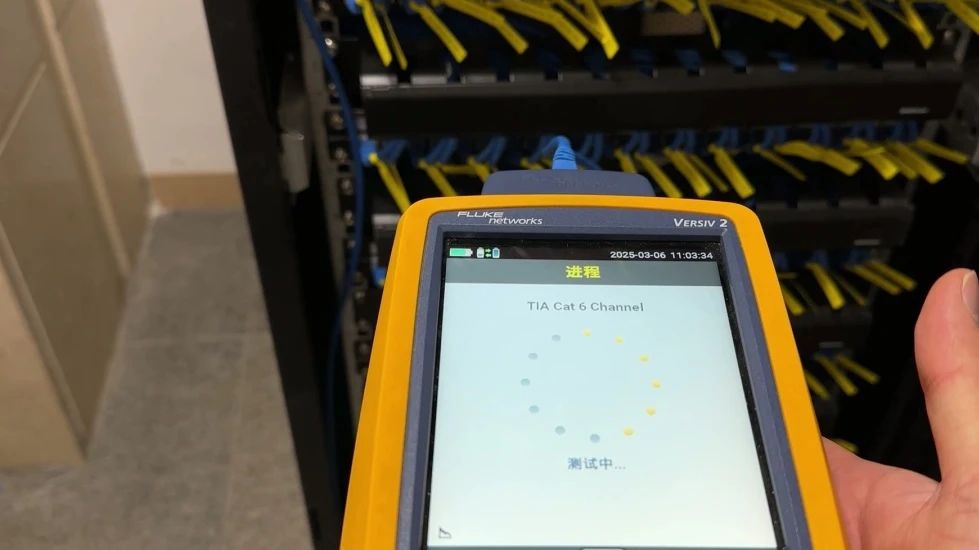

完成打线后，进行仔细的检查，确保每条网线都已正确接入配线架，且接触良好。在工程最后验收阶段，使用福禄克进行永久链路测试，用来验证网络连接的稳定性和速度。
结论
通过遵循以上步骤，可以确保一体适配线架在综合布线系统中的正确打线，从而提高网络通信的质量和效率。在实际操作中，也请务必注意安全和规范操作，避免造成不必要的损失和故障。
