光纤的最小弯曲半径定义为在保证光信号正常传输的情况下，光纤可以弯曲的最小半径。实际上，它是光纤在不造成过度信号损耗、模态色散或任何其他性能下降的情况下所能承受的最小曲率半径。该参数通常以光纤中心轴到弯曲处的最短距离来衡量，测量单位通常为毫米 (mm)。
该规范至关重要，因为它决定了传输光信号的完整性。例如，假设光纤的弯曲半径小于建议的最小阈值。在这种情况下，光纤内部的光可能会发生散射和吸收，从而增加信号损耗并对传输质量产生负面影响。在更严重的情况下，过度弯曲可能会导致光纤断裂，完全中断信号传输。
此外，最小弯曲半径是光纤机械强度的指标。尽管光纤设计具有一定的机械强度，但过度弯曲可能会超过其固有的承受能力，从而导致损坏。遵守适当的最小弯曲半径不仅可以保证信号质量，还能延长光纤的使用寿命并降低维护成本。
同样重要的是要认识到，不同类型光纤的最小弯曲半径各不相同。影响此参数的因素包括：
1.光纤类型：不同光纤的结构和材料特性各不相同，这反过来又会影响其最小弯曲半径。例如，单模光纤通常需要比多模光纤更大的最小弯曲半径，因为单模光纤的纤芯直径较小，这使得其光信号对弯曲更敏感。
2.光纤涂层：光纤外涂层的材料及其厚度在确定最小弯曲半径方面起着重要作用。高质量的涂层可以增强光纤的柔韧性和保护性，从而减轻弯曲带来的不利影响。
3.环境条件：温度和湿度等外部因素也会影响最小弯曲半径。在高温环境下，组成光纤的材料可能会膨胀或软化，从而降低其机械强度，并且需要更大的弯曲半径来保持性能。
光纤的常见最小弯曲半径

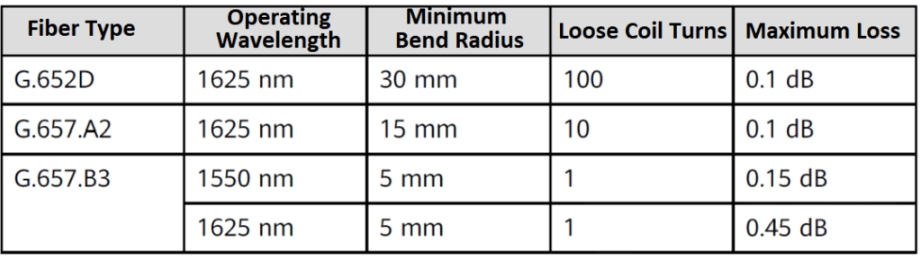

ITU-T 规定了各种类型光纤的最小弯曲半径。一个普遍接受的定义如下：
例如，对于G.652D光纤，将其松散地缠绕在圆柱形心轴上100圈。在这些条件下，1625nm波长的衰减增量必须小于0.1dB。满足此要求的最小圆柱体的半径定义为1625nm波长的最小弯曲半径。
超过最小弯曲半径对光纤传输性能的影响
根据积累的现场经验，部署弯曲半径小于规定最小值的光纤可能会产生以下几种不利影响：
光信号损耗
• 弯曲损耗增加：当光纤弯曲超过其允许的最小半径时，光在光纤内的传播路径会改变。部分光会偏离纤芯，穿透包层，甚至泄漏到外部环境中；这被称为弯曲损耗。弯曲半径越小，弯曲损耗越明显。例如，在光通信系统中，光纤弯曲过大会显著降低光信号强度，导致接收功率低于正常运行所需的阈值，进而降低传输质量和有效传输范围。
• 散射损耗加剧：不规则或过度弯曲也会加剧光纤内的散射。光在传播过程中会与光纤内部的不均匀性相互作用，产生偏离原始方向的散射光。当光纤弯曲半径小于最小值时，增强的曲率会加剧散射，进一步分散光能，增加整体信号损耗。
信号传输质量
• 模态色散增强：在多模光纤中，不同的传播模式以不同的速度传播，这会导致光脉冲展宽——这种现象称为模态色散。光纤弯曲超过允许值会改变光纤的结构几何形状，从而影响这些模式的传播路径和速度，加剧模态色散。结果，光脉冲展宽并合并，降低了相邻脉冲之间的区别。这种重叠会增加误码率，并损害信号的质量和可靠性，这种影响在高速通信系统中尤为严重。
• 偏振态变化：对于单模光纤，偏振态理想情况下是稳定的。然而，将光纤弯曲至其最小弯曲半径以下会产生机械应力，从而改变光纤内部的应力分布。这种变化会改变偏振态，导致偏振模色散 (PMD)。PMD 会在信号传输过程中引入额外的延迟和相位畸变，可能导致信号失真和误码率上升——这些挑战在高速相干光通信系统中尤为突出。
长期稳定性和机械完整性
机械损伤风险增加：当光纤弯曲过紧时，机械应力会集中在弯曲处。长时间暴露在这种高应力条件下会逐渐降低光纤的机械性能，增加出现微裂纹甚至完全断裂的可能性。这些机械损伤不仅会损害光纤的光学性能，还会危及连接可靠性。随着时间的推移，这种损伤会导致维护成本增加和系统故障风险升高，尤其是在密集布线的环境中，不当弯曲的累积效应可能会对整个通信网络造成不利影响。
实际工程应用指南
在实际部署中，务必避免光纤不必要的过度弯曲。在容易出现急弯的位置，例如连接器和转折点，应特别注意确保弯曲半径不超过规定的最小值。在光纤网络的设计和安装过程中，规划人员必须预留足够的空间以适应所需的弯曲半径，从而保障网络的性能和长期可靠性。
