春旺智能制造创新港（北区）项目作为苏州相城区2024年重大产业（创新载体）项目之一，坐落于春旺路北、高阳路西，占地广阔，投资丰厚。该项目不仅建筑面积庞大，更承载着引进智能装备制造、光电信息及先进材料等高端制造企业的重任，致力于建设一个现代化的智能制造产业园，为相城区在“数智经济新高地”的建设道路上注入新的活力。
- 详细解说，正式开始 -
▼
-01-
项目介绍
春旺智能制造创新港（北区）项目占地面积68.28亩，总建筑面积12.9万平方米，地上13层、地下1层，总投资10亿元。本次项目共计信息点3000个，在综合布线设计上充分考虑各信息点上的连接设备，如计算机系统、通话系统、监控系统、显示系统等，支持数据、语言、多媒体及监控信号通信。最终引澜根据楼层的功能不同，采用不同的布点设置方案获得了客户的信任和选择。
-02-
解决方案
按照办公场景布线设计规范，内网（涉密 / 内部业务网）与外网（互联网 / 外部通信网）通过 “分区定量布置信息插座 + 统一 RJ45 接口适配” 实现物理隔离与高效连接，保障网络安全，又满足不同办公区域的设备接入需求；根据智能化制造的发展现状与发展趋势，引澜设计布线系统在水平区采用6类非屏蔽系统，满足桌面速率1000Mbps；数据主干布线材料为6芯和12芯单模光缆，满足万兆传输速率；语音主干采用大对数语音铜缆；管理子系统配置数据配线架（包含铜和光）、语音配线架、理线架及语音跳线等。
铜缆系统
非屏蔽线缆：
采用六类非屏蔽双绞线，支持超过250MHz的传输频宽，导体采用单股无氧铜，直径大于0.565mm，满足千兆速率传输性能及稳定性。线缆采用十字骨架结构，有效隔离对绞线对，降低了线对之间的信号干扰。双绞线通过具备CNAS&CMA认证的第三方权威检测机构的六连接点认证测试，确保产品安全、稳定、合规。
非屏蔽模块：
采用六类非屏蔽模块，PC阻燃材料，阻燃等级满足UL 94V-0标准。触点镀金厚度达50u"，提高了接触性能，防止表面氧化，延长了使用寿命。模块自带分体式防尘盖，保护空闲端口，防止灰尘附着，影响模块性能。模块后座集成彩色标识系统，支持T568A/B双标准快速识别。
光缆系统
室内光缆：
为保障智能制造链路的长期稳定与可靠传输，本项目主干光缆采用单模光纤作为传输介质。光缆外层选用符合 UL1666 标准 的 OFNR 护套，具备严格的阻燃性能，通过垂直燃烧测试，可在火灾场景中有效抑制火焰蔓延并减少有毒气体释放。同时，该护套具有优异的抗拉伸、抗磨损及耐环境老化能力。光缆已通过具备 CNAS 与 CMA 认证 的第三方权威检测机构进行的单模光纤信道认证测试，确保链路传输质量与项目合规性。

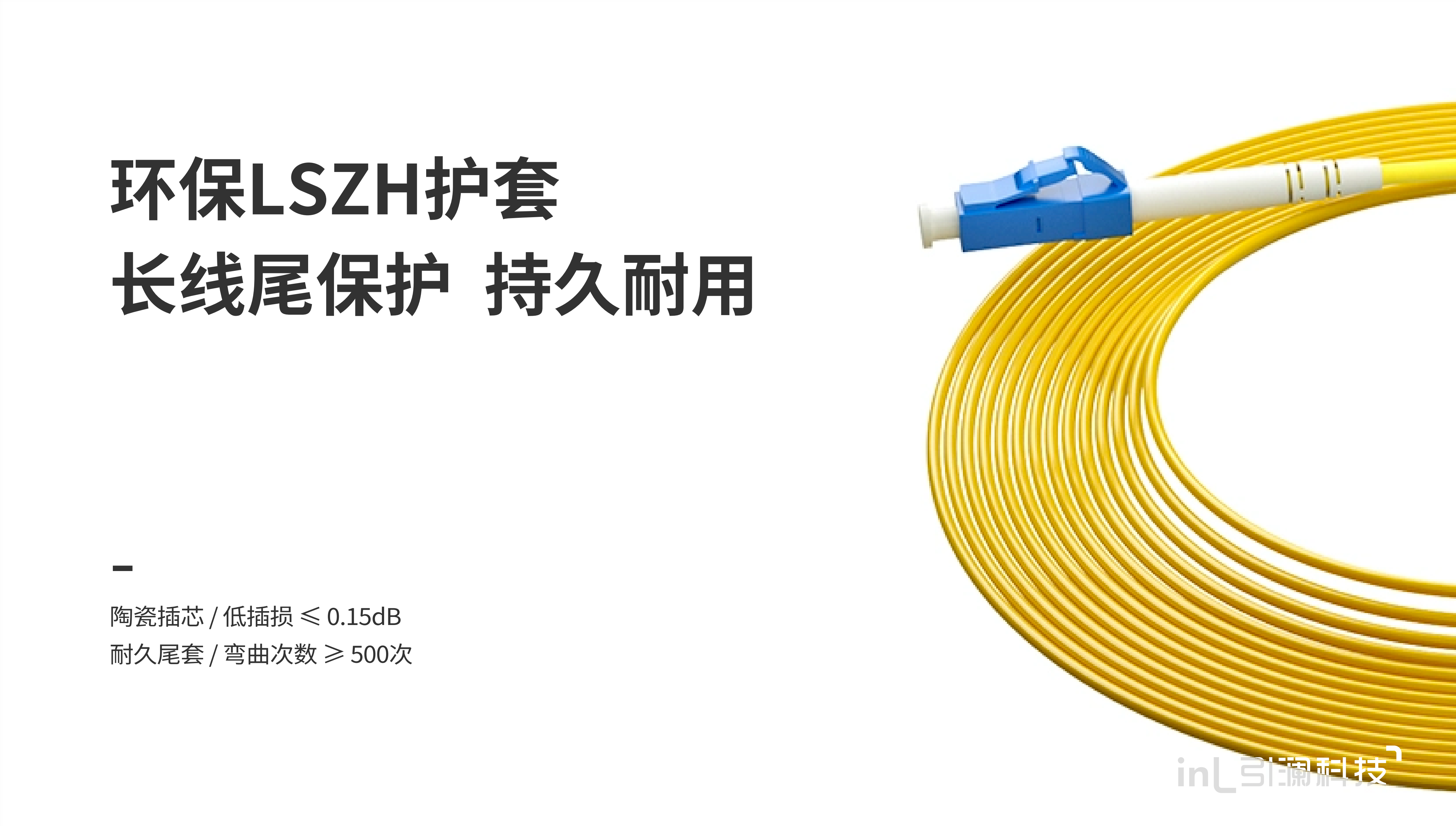

光纤跳线：
采用低烟无卤护套，阻燃性能符合IEC 60332-1-2标准，腐蚀性通过IEC 60754-1/2测试，烟密度满足IEC 61034-2要求，符合RoHS绿色环保要求。在产品交付前，每根跳线都经过严格的单体测试，确保插入损耗（IL）、回波损耗（RL）等关键参数完全符合标准YD/T 1272.1-2018。
-03-
引澜布线赋能智造园区
在当今全球能源转型与科技革新的浪潮中，专注于新能源与智能制造的产业园区正成为推动区域经济发展的关键引擎。引澜作为专业的综合布线解放方案提供商，将持续以创新技术助力中国高端智能制造。
