随着六安市经济社会发展与人口增长，群众对优质便捷医疗服务的需求日益提升，传统医疗模式已难以适配发展要求。现有医疗设施受建筑规模、占地面积等制约，发展空间受限，在服务效率、诊疗精准度、就医体验及精细化管理等方面提升遇阻。

为破解发展难题，优化区域医疗资源配置，提升服务与管理水平，推动医疗卫生事业智能化现代化转型，经六安市发展和改革委员会批准，拟实施六安市第二人民医院智能化系统建设项目。该项目契合智慧医疗发展趋势，可补齐医疗服务短板、满足群众多元需求，为区域医疗卫生事业高质量发展提供坚实智能化支撑。

- 详细解说，正式开始 -

▼

-01-

项目介绍

本次合作项目落地六安市第二人民医院，项目总建筑面积达 24039.47㎡，核心围绕医院智能化系统建设展开，同步配套部分亮化工程建设内容。其中智能化系统作为项目建设重点，涵盖综合布线、计算机网络、机房工程等核心板块，全方位构建适配现代化医院运营的信息化基础设施体系，为医院智慧化运营与高质量诊疗服务提供硬件支撑。

-02-

解决方案

项目核心的综合布线系统，为医院内网、外网及电话语音系统提供传输介质，具体配置如下：电信间数据及语音水平线缆采用模块化配线架端接；机房至各电信间内网数据主干选用室内单模光缆，语音主干采用三类大对数电缆；项目覆盖2000余个信息点位，铜缆选用6类非屏蔽双绞线，数据主干端接采用光纤配线箱，水平线缆端接采用模块化非屏蔽配线架，语音主干端接采用110型配线架，配套86型信息面板、铜跳线、单模尾纤、LC单模双工跳线等标准化组件。本项目选用国内知名品牌引澜产品，该品牌具备多年研发制造经验，产品通过UL等国际及国内第三方认证，符合六类布线相关标准，可构建技术先进、性能稳定的布线系统。

六类非屏蔽双绞线

双绞线符合TIA/EIA-568.2-D、ISO/IEC 11801 及 YD/T 1019等国际、国内标准对六类铜缆布线系统及各子系统的技术规范要求。六类系列产品及其所组成的永久链路，均通过具备CNAS 与 CMA 双重认证的第三方权威检测机构的六连接点认证测试，性能指标稳定可靠。

此外，线缆线芯直径≥0.565mm，技术指标优于标准协议规定，可显著提升链路传输性能，确保系统长期稳定运行。

六类非屏蔽配线架&模块

六类RJ45配线架及配套模块全面符合 ISO/IEC 11801、ANSI/TIA 568.2-D、YD/T 926.3 等国际、国内六类布线系统标准规范，确保与医院各类终端设备、网络系统完美兼容，链路传输性能达标。

Success | 引澜特色布线解决方案助力六安市第二人民医院项目

01

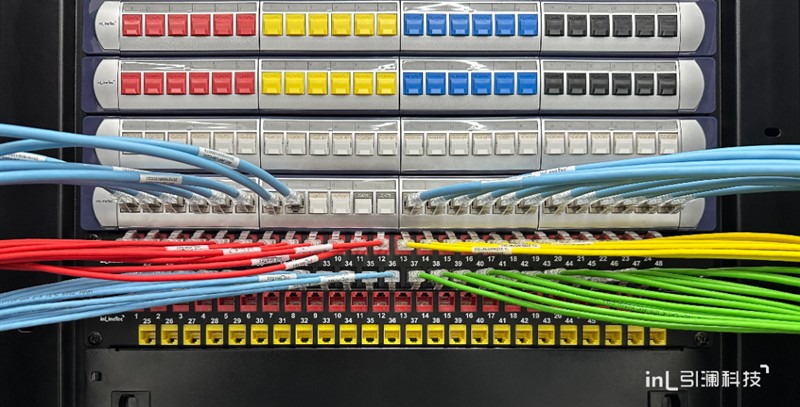

1U24口RJ45模块式配线架

采用优质冷轧钢板打造，结构坚固耐用，搭配后置理线板设计，可实现线缆有序收纳，提升机房布线整洁度，降低后期维护难度。核心优势如下：

灵活适配：支持多种颜色RJ45模块混合安装，模块可单独安装或拆卸，操作过程不影响相邻模块正常使用，适配医院不同区域（如门诊楼、住院楼）的差异化布线需求；

防护升级：模块自带同色端口防尘盖，能有效阻挡灰尘、湿气及腐蚀性气体侵入，保障端口接触性能，延长使用寿命，适配医院多粉尘、多消毒环境；

便捷配置：可选配端口盲板，用于封堵未安装模块的端口，进一步提升防尘效果；标配安装支耳与隐藏式螺丝，兼顾安装稳定性与外观整洁性，同时标配魔术轧带，方便现场线缆固定；

运维友好：配备按压式透明标识系统，标识清晰直观，更换便捷，可快速标注端口对应区域、设备信息，大幅提升后期运维效率。

02 六类非屏蔽RJ45模块

作为链路传输的核心组件，产品具备优异的电气性能与耐用性，可稳定支撑千兆带宽传输，适配医院高清监控、电子病历传输、PoE供电等关键需求，具体参数与优势如下：

高耐用性：插拔次数≥1500次，IDC端接次数≥250次，支持22~26AWG卡线线规，Pin针接触点镀金厚度≥50μin，传输频宽≥250MHz，端接线序兼容T568B/T568A标准，信号传输稳定且损耗低;

权威认证保障：模块壳体生产体系通过UL认证并带有认证标识，可提供UL单体认证报告；支持PoE++峰值100W以太网供电要求，能满足医院PoE摄像头、智能终端等设备的供电需求，并可提供权威第三方TUV单体认证测试报告；同时可提供具备CNAS与CMA双重认证的第三方权威检测机构出具的六连接点认证测试报告，性能指标权威可追溯。

-03-

引澜智联 · 医筑新基

引澜综合布线解决方案，以高可靠性、全场景适配性与便捷化部署优势为核心，深度赋能医院智能化系统全链路稳定运行。从诊疗效率提升到服务体验优化，从院内信息化建设到区域医疗资源协同，为医疗机构打造坚实稳固的信息化底座，以硬核技术支撑区域医疗卫生事业高质量发展，助力医疗服务智慧升级。
