在现代数据中心、企业机房和电信设施中，光纤网络设备的机架式安装已超越简单的物理固定，演变为关乎网络性能、运维效率和长期可扩展性的系统工程。不当的安装实践不仅导致线缆混乱、散热受阻，更可能引发信号劣化、链路故障乃至业务中断。据行业统计，约70%的网络故障源于物理层问题，其中光纤弯曲半径不足、连接器污染和线缆管理混乱位居前三。
本文将从机架选型、设备安装、光纤配线、线缆管理和维护规范五个维度，系统阐述机架式光纤网络设备的正确安装与整理方法，为网络工程师和基础设施运维人员提供可落地的实践指南。
机架选型与空间规划
机架类型与规格选择
机架式安装的首要决策是选择合适的机架类型。标准19英寸机柜是数据中心的主流选择，其宽度为19英寸（约482.6毫米），高度以U为单位计量，1U等于1.75英寸（约44.45毫米）。常见规格包括42U、45U和48U，分别对应约2米、2.2米和2.1米的高度。
机架深度是另一关键参数，标准深度为600毫米至1000毫米。对于光纤密集型应用，建议选择深度不小于800毫米的机柜，以容纳垂直理线器和预留服务环空间。开放式机架（无前后门）适用于布线间和开发测试环境，提供极佳的可达性；封闭式机柜（带玻璃或网孔门）则适用于生产环境，提供更好的物理安全和气流管理。
机架布局与设备定位
机架内设备的垂直布局直接影响布线效率和散热性能。核心原则是重物在下、轻物在上、热源分散。具体而言，UPS电源和蓄电池应安装在机柜底部，利用地板承重并降低重心；网络交换机和配线架位于中部黄金区域（约20U至30U高度），便于操作和维护；光纤配线架建议安装在机柜顶部或中部，取决于主干光缆的进入方式。
若采用地面出线方式，光缆从机柜底部穿入，配线架宜安装在机柜下部；若采用桥架出线方式，光缆从顶部进入，配线架则应安装在机柜上部。这一布局原则确保配线架与交换机之间的跳线长度最短、路由最直观，同时避免光缆在机柜内过度迂回。
光纤配线架的安装与配置
配线架类型与选型
光纤配线架是机架式光纤系统的核心组件，承担光缆成端、熔接、整理和保护的关键职能。主流产品包括机架式固定配线架、抽屉式滑轨配线架和高密度模块化配线架三种类型。
机架式固定配线架采用1U或2U高度，通过支架直接固定在机柜立柱上，结构简单、成本低廉，适用于端口数量较少、变更频率低的场景。抽屉式滑轨配线架采用双导轨设计，可像抽屉般抽出操作，维护便捷性提升30%，是数据中心的首选。高密度模块化配线架支持MPO/MTP预端接模块，1U空间可容纳72至288芯（LC适配器）或216至864芯（MTP适配器），密度是传统熔纤配线架的六倍以上。

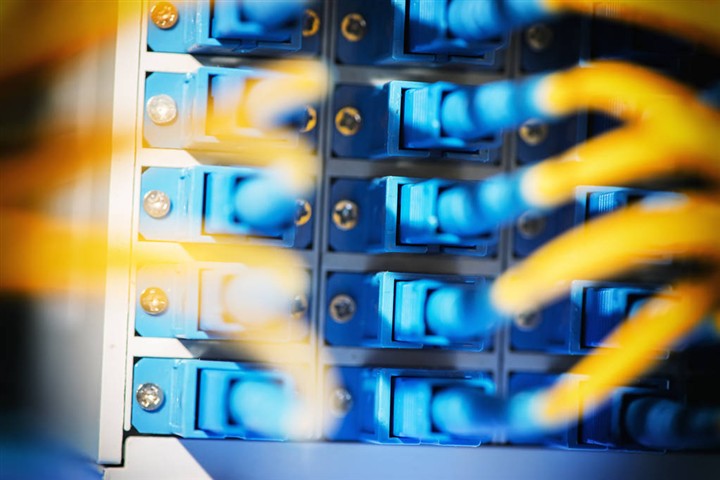

选型时需考虑端口密度、光纤类型和扩展需求。单模光纤配线架通常配备蓝色LC或SC适配器，多模OM3/OM4配水蓝色或品红色适配器，OM5为石灰绿色，通过颜色编码实现快速识别。对于规划周期内有扩容需求的场景，建议选择模块化设计，通过增加模块盒而非更换整架实现平滑升级。
安装步骤与关键细节
光纤配线架的安装遵循标准化流程。首先，将配线架两侧的安装支架用螺钉固定在机柜立柱上，确保水平度和垂直度偏差小于2毫米。对于抽屉式配线架，需测试滑轨的推拉顺畅性，确认锁定机构可靠。
光缆引入是安装的关键环节。在配线架后部，使用合适的护线套保护光缆穿越进线孔，避免锐边切割护套。主干光缆的预留长度应足够长，确保配线架前面板完全抽出时，光缆不会承受过度拉力。具体而言，配线架内部的光缆干线长度应至少为31英寸（约787毫米），这一余量确保前后面板完全拉出操作时光缆不受损。
固定主干光缆后，开始分配各分支光缆。将预端接的分支光缆连接到适配器面板，确保端口一一对应；通过弯曲半径控制夹将光纤适配器面板固定到配线架前面板，严格控制弯曲半径不小于30毫米（单模）或15毫米（多模），超过此半径将导致微弯损耗和信号劣化。
线缆管理：从混乱到有序
垂直理线系统
机柜两侧应安装垂直理线器，宽度建议不小于100毫米，深度与机柜匹配。理线器应配置分层隔板，将铜缆、光纤、电源线分离，避免电磁干扰和物理挤压。
光纤需使用专用柔性导管，弯曲半径严格控制。垂直理线器应具备容量规划标识，明确标注当前使用率和剩余容量，避免过度填充导致线缆挤压和气流阻塞。美国西蒙公司推出的Zero-U垂直配线系统创新性地将配线功能从机柜U位中剥离，在每两个并排机架之间提供24U的配线空间，将线缆从设备安装区移至专用垂直布线区，显著改善气流组织，提升散热效率。
水平理线规范
设备与配线架之间应采用水平理线环或D型环，间距1U至2U，确保跳线弯曲半径不小于4倍外径（铜缆）或30毫米（光纤）。关键规范包括：跳线不得遮挡设备前面板指示灯和散热孔；铜缆与光纤分层布放，光纤在上避免铜缆重压，间距不小于50毫米；电源线单独走线，与数据线间距不小于100毫米。
盲板管理是水平理线的重要环节。未使用的机柜U位必须安装盲板，防止热空气回流。盲板开孔率应小于5%，材质推荐铝制或钢制，避免塑料变形。理线器与盲板配合形成完整气流屏障，可将机柜进风温度降低3至5摄氏度。
服务环与余量管理
为应对未来设备位置调整，主干光缆和铜缆需预留服务环。服务环长度通常为3至6英尺（约0.9至1.8米），使用魔术贴以圆形固定，至少四个固定点，保持线缆紧绷防止散开。若空间受限，可采用8字形盘绕方式，提供更大余量同时减少深度占用。
需注意，铜缆服务环在狭小机柜中迅速变得难以管理。若机柜宽度为2英尺且深度小于4英尺，建议规划最小服务环或取消服务环。光纤服务环相对易于管理，但同样需避免过度盘绕导致的弯曲损耗。
跳线管理与标识系统
跳线长度标准化
建立跳线长度规格库是管理基础。标准长度包括0.5米、1米、2米、3米和5米，禁止现场制作非标长度。过长跳线形成线圈陷阱，阻碍散热并增加绊倒风险；过短跳线导致应力集中，长期拉扯下接触不良。在典型机柜中，设备与配线架间距1U时采用0.5米跳线，间距2至3U时采用1米跳线，跨机柜连接采用2至3米跳线。
颜色编码体系
建立严格的色标规范，实现视觉化管理。推荐方案包括：黄色标识单模光纤主干，水蓝色标识多模OM3/OM4，绿色标识OM5，白色标识数据中心网络，蓝色标识办公网络，红色标识带外管理，绿色标识存储网络。颜色应贯穿跳线、配线架端口标签和文档系统，确保任何工程师进入机房即可快速识别关键路径。
在机柜门或显眼位置张贴颜色编码定义图，使所有工作人员立即理解编码规则。对于关键业务链路，可采用发光跳线或标签，便于在密集布线中快速定位。
固定与保护规范
永久性线缆（主干缆）使用尼龙扎带固定，间距200毫米；临时性跳线使用魔术贴，便于频繁调整。关键警示：禁止使用塑料扎带捆绑光纤跳线，剪断时易损伤线缆外皮，造成隐性断裂和信号衰减。
光纤连接器保护帽在不连接时应保持盖好，防止灰尘污染。LC连接器的防尘设计优于SC，但在高密度环境中操作空间受限，需配合专用工具使用。
测试验收与维护规范
安装后测试流程
光纤链路部署后必须进行严格测试。Tier 1光损耗测试使用光源和功率计，验证链路总损耗是否符合预算。单模光纤在1310纳米波长衰减约0.35分贝每公里，多模OM4在850纳米衰减3.0分贝每公里。链路预算等于发射端最小输出功率减去接收端最小灵敏度，再减去光纤损耗、连接器损耗（每对0.3至0.5分贝）、熔接损耗（每点0.1分贝）和安全裕量（通常3分贝）。
Tier 2测试采用OTDR光时域反射仪，定位熔接点、弯曲点和断裂位置，生成链路损耗分布图。工业环境建议100%链路OTDR验收，测试报告归档保存作为未来故障排查的基线数据。
对于关键业务链路，采用双向OTDR测试和极性验证，确保发收通道正确对应。极性错误是常见故障源，尤其在MPO/MTP多芯连接器应用中，需使用专用极性测试仪验证。
日常维护规范
建立周期性巡检制度。每月目视检查线缆标识完整性和理线器固定状态，确认无松动或脱落。每季度使用光纤显微镜抽检连接器端面清洁度，污染是高性能网络的头号杀手，发现污染立即使用专用清洁器处理。
每年进行抽样性能测试，覆盖5%至10%的关键链路，对比基线数据识别性能劣化趋势。建立变更管理流程，任何跳线调整需更新文档系统，禁止未经授权的飞线临时跳线，临时连接需在48小时内转为正式布线或拆除。
清洁与故障排查
光纤连接器清洁遵循严格流程。使用干燥清洁法优先，若污染顽固则配合专用溶剂。清洁方向始终从插芯端面向外擦拭，避免将污染物推入纤芯。禁止重复使用清洁布或棉签，单次使用后丢弃。
故障排查遵循分层诊断原则。物理层检查连接器插接状态、弯曲半径和线缆完整性；数据链路层使用光功率计验证收发功率；网络层检查VLAN配置和端口状态。对于间歇性故障，重点排查微弯损耗和温度漂移，使用OTDR定位潜在薄弱点。
特殊场景与前沿实践
高密度环境的创新方案
在AI算力集群和超大规模数据中心，端口密度呈指数级增长。MPO/MTP预端接系统成为主流，通过12芯、24芯或32芯连接器实现多光纤一次性插拔，将安装时间缩短70%以上。1U配线架可容纳144芯（LC）或864芯（MTP），配合极性管理模块确保多芯连接的正确对应。
长飞公司推出的GDF高密度机架式光纤配线架采用模块化设计，1U容纳72至288芯，4U版本可达576芯，支持MTP即插即用模块，显著节约机架空间。普天光进的MPO高密度配线架通过抽拉式结构实现便捷操作，3U空间支持288芯连接，密封设计利于防尘。
智能配线架与数字管理
智能配线架集成传感器和通信模块，实现连接感知、LED引导和环境监测。连接感知通过微动开关或RFID检测跳线插拔状态，实时更新连接数据库；LED引导配合工单系统闪烁指引操作位置，减少误操作；环境监测通过内置温湿度传感器监测局部热点，预防过热导致的链路劣化。
数字孪生技术将物理布线系统映射为虚拟模型，支持变更模拟、容量规划和故障预测。通过3D可视化界面展示线缆路由、端口状态和容量利用率，支持what-if场景模拟，在虚拟环境中测试变更影响再部署至物理系统。
结语：从安装到管理的系统工程
机架式光纤网络设备的安装与整理是一项系统工程，涵盖机架选型、设备安装、配线配置、线缆管理和维护优化等多个维度。正确的安装实践不仅确保当前网络的稳定运行，更为未来10至15年的技术演进预留空间。
从严格控制弯曲半径到建立颜色编码体系，从标准化跳线长度到实施智能管理，每一个细节都关乎网络可靠性。在数字化转型和AI算力爆发的浪潮中，光纤基础设施作为数字血脉，其安装质量直接决定组织的竞争弹性。遵循本文阐述的最佳实践，将物理层的精密工程提升至战略高度，方能构建真正面向未来的弹性网络基础设施。
