如何选择UPS？选型指南

在工业、数据中心及企业供电系统中，选择合适的UPS（不间断电源）至关重要。选型时需要首先明确单相UPS与三相UPS的差异与适用场景，以确保系统能够有效支撑实际负载需求并满足未来扩展。

如何选择UPS？选型指南

单相与三相UPS


UPS的核心功能是在市电异常或中断时为设备提供稳定电力。其输入和输出电源制式通常分为单相与三相两种：

单相UPS

多用于中小型负载场景，主要面向办公设备、家用设备、单相服务器等。其输入输出电压依据地区标准不同，一般为：

  • IEC标准：230V/50Hz
  • NEMA标准：120V/60Hz

单相UPS在示波器上表现为单一的正弦交流波形。

三相UPS

用于大功率及高密度应用，如工业设备、大型数据中心以及AI计算平台。三相电源由三个相位相差120°的正弦波组成，可提供更高的能量传输效率并改善负载平衡。常见电压制式为：

  • IEC：230V（相对中性线）与400V（相间）
  • NEMA：120V（相对中性线）与208V（相间）

依据输入与输出结构，三相UPS进一步分为两类：

  • 3:1UPS：三相输入、单相输出
  • 3:3UPS：三相输入、三相输出

当现场供电为三相电源时，需要优先选用3:x配置的UPS。

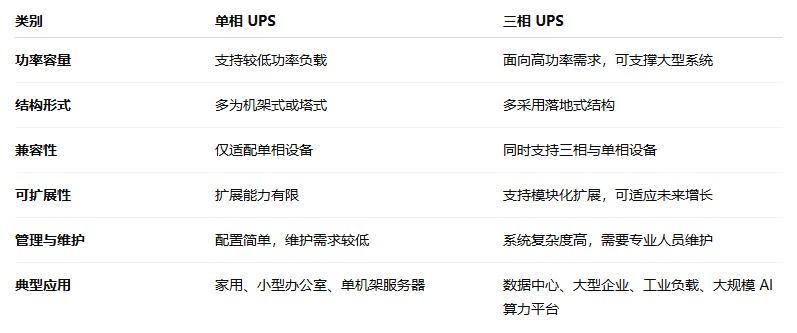

单相UPS与三相UPS的主要区别


如何选择UPS？选型指南

总体而言，单相UPS适合功率需求较小、部署简单的场景；三相UPS则针对高负载、可扩展性要求强的复杂环境。

如何选择单相或三相UPS


选型时可依据以下步骤进行系统评估：

步骤1：确认电压标准与供电环境

根据所在地区的电力标准、现场供电类型及设备输入要求确定UPS制式：

  • 单相UPS：适用于单相电源环境与中小型设备。
  • 三相UPS：适用于三相供电现场，可更均衡地向下游设备分配负载。

步骤2：计算总负载（VA/W）

将所有设备的功率需求相加，并预留20%–30%的裕度。

  • 单相UPS：适合负载较小、功率变化不大的应用。
  • 三相UPS：适用于较大或不平衡的负载，并能更有效处理设备启动时的浪涌电流。

步骤3：确定所需后备时间

依据业务的重要性选择电池持续时间：

  • 短时供电（5–10分钟）：用于安全关机。
  • 中长期供电（≥15分钟或更长）：适用于关键设备持续运行的场景，可通过外部电池模块扩展。
  • 三相UPS通常支持更高等级的电池扩展，能在重载条件下保持稳定供电。

步骤4：评估可扩展性与冗余需求

根据未来发展规划和运维策略选择架构：

  • 单相UPS：部署灵活，但扩展性有限。
  • 三相UPS：支持模块化扩展、并联运行和冗余备份（如N+1、2N结构），适用于需要高可用性与可持续扩容的环境。

总结


单相UPS与三相UPS的选择应基于实际负载规模、电源环境、未来扩展性以及对供电可靠性的要求。单相系统在中小负载场景中具备成本优势与部署简单的特性；三相系统则适用于大规模、高密度、要求更严格的供电场景。通过合理评估需求并严格按照选型步骤执行，可确保电力系统的稳定性与运行效率。

常见问题解答


1. 数据中心为何通常采用三相UPS？

答：数据中心的机架密度高、负载持续且增长迅速。三相UPS提供更高的能效比、更稳定的负载均衡能力，并可构建高等级冗余架构（如N+1、2N），因此更契合数据中心对高可靠性的要求。

2. UPS的VA与W有何区别？

答：UPS额定容量通常以VA表示（视在功率），而实际可使用的功率以W表示（有功功率）。二者关系取决于功率因数（PF）。选型时建议以W值为依据，并留有一定安全裕度。

3. UPS的后备时间应如何确定？

答：一般5–10分钟足以完成系统保护与关机操作。如果设备需要持续运行，如网络与安全系统、关键业务服务器，则需配置15分钟以上的后备时间或外接电池模块来延长运行。
