前言
在数据中心和大型网络系统中，机柜作为核心设备承载区，其内部网线与光纤的布线方式直接影响网络性能、可维护性和扩展性。当前主流的布线架构包括EOR（列末分布式）、MOR（列中分布式）和TOR（置顶式），它们各自有着独特的特点和适用场景。
一、EOR布线方式
01 布线原理

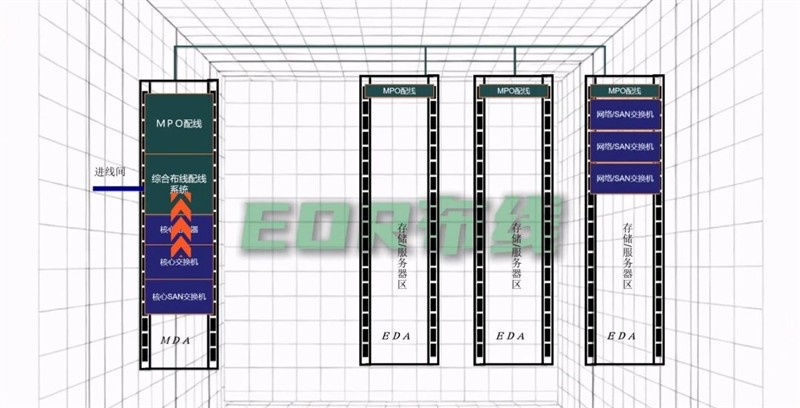

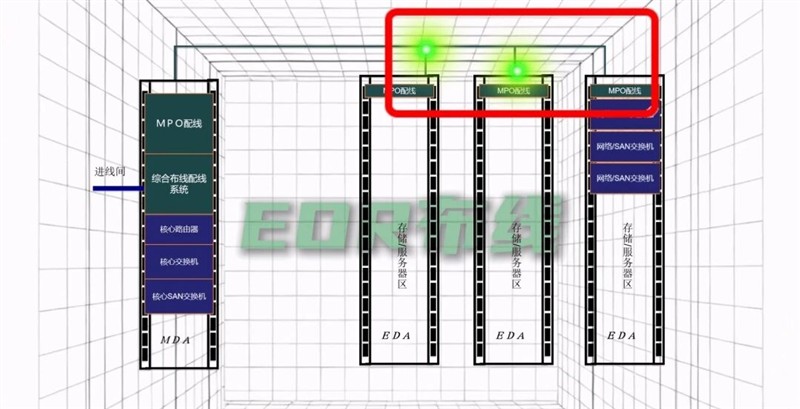

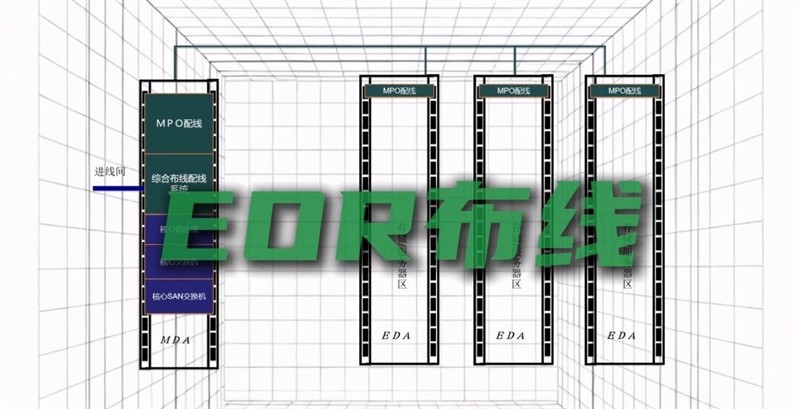

EOR布线方式是将接入交换机集中安装在每排机柜首端或尾端的网络机柜内。服务器机柜中的所有服务器端口，先通过跳线连接到机柜上的配线架，再由配线架上的铜缆延伸到端部网络机柜中的接入交换机 。这种方式实现了服务器的统一接入。
02 优缺点
- 优点：这种布线方式最为常见，在服务器和接入交换机安装以前，服务器机柜到网络机柜的布线施工可以提前完成，后续设备服务器或交换机安装和跳线工作都在各自机柜内进行，相对较为独立 。
- 缺点：从服务器机柜到网络机柜的铜缆数量较多，大约有20 - 40根铜缆。而且距离网络机柜越远的服务器机柜，其铜缆在机房中的布线距离越长，这就导致线缆管理维护工作量大，灵活性较差。同时，当数据中心内架空地板作为制冷送风通道，且综合布线的桥架/线槽也在架空地板下敷设时，EOR可能会降低冷却的通风量，此时应注意布线桥架不能与送风方向垂直交叉，避免桥架阻挡空调送风。
03 适用场景
适用于一些对成本较为敏感，且机柜数量相对较少、网络结构相对简单的数据中心。例如一些小型企业的数据中心，其服务器数量有限，对布线灵活性和管理便捷性的要求不是特别高。
二、MOR布线方式
01 布线原理

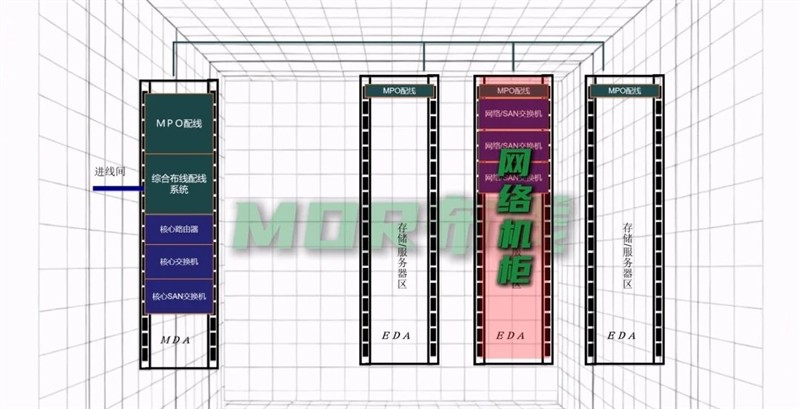

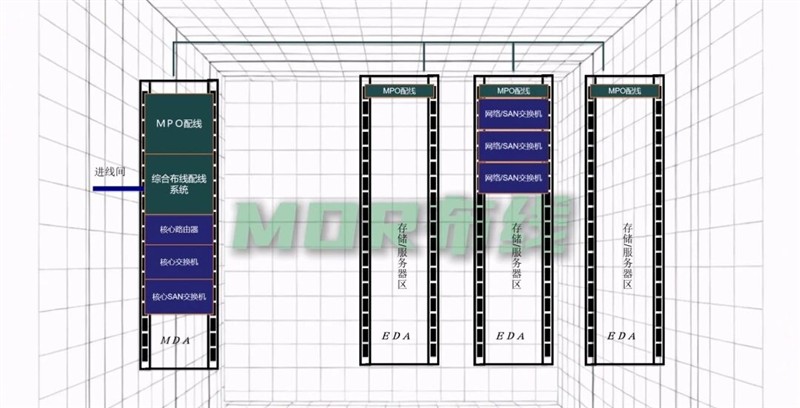

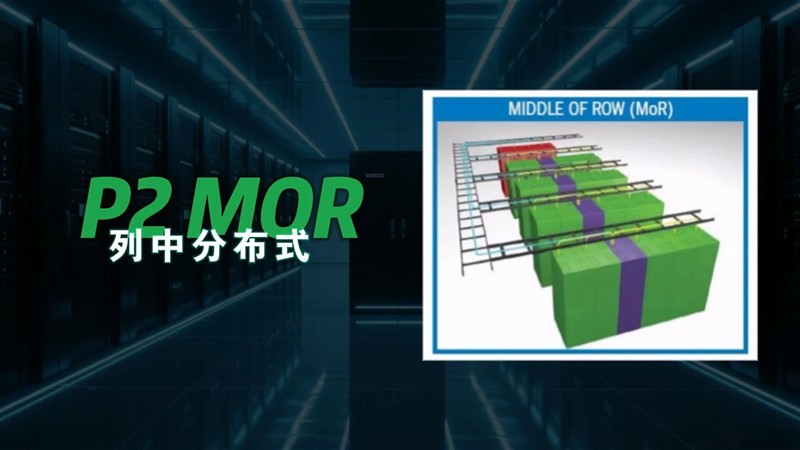

MOR布线是对EOR布线方式的改进，主要区别在于摆放列头机柜的位置，MOR是将其放在每一列机柜的中间 。MOR方式的网络机柜部署在POD（一种常见的数据中心机柜布局单元）的两排机柜的中部，服务器端口通过跳线连接到机柜上的配线架，再通过铜缆连接到位于中间位置的网络机柜中的接入交换机 。
02 优缺点
- 优点：可以减少从服务器机柜到网络机柜的线缆距离，简化线缆管理维护工作。线缆从中间位置的列柜向两端布放，能降低线缆在布线通道出入口的拥堵现象，减少线缆的平均长度。同时，也适合实施定制长度的预连接系统，对布线机柜内配线设备的交叉连接和管理比EOR更方便 。
- 缺点：相比TOR布线方式，在服务器密度较高时，线缆数量仍然较多，管理复杂度还是相对较高；并且需要在每一列机柜中间专门设置网络机柜位置，对机房空间布局有一定要求。
03 适用场景
适用于中等规模的数据中心，机柜列数较多，对线缆长度和管理便捷性有一定要求的场景。例如一些中型企业的数据中心或者互联网公司的小型数据中心分支节点，既希望减少线缆长度和管理难度，又无法像大型数据中心那样完全采用TOR布线方式。
三、TOR布线方式
01 布线原理

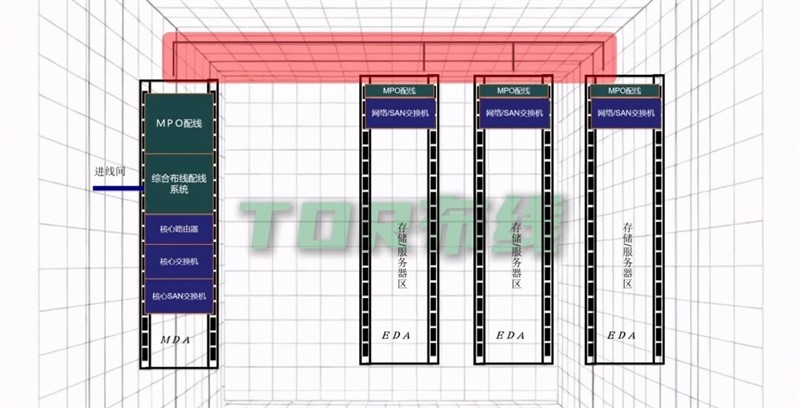

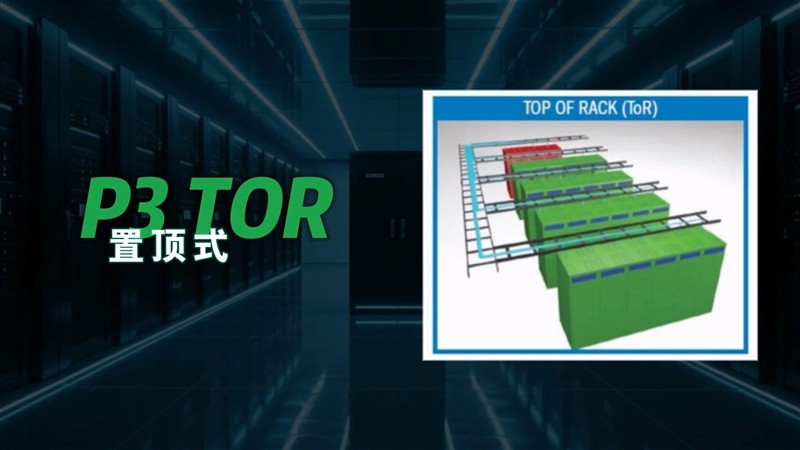

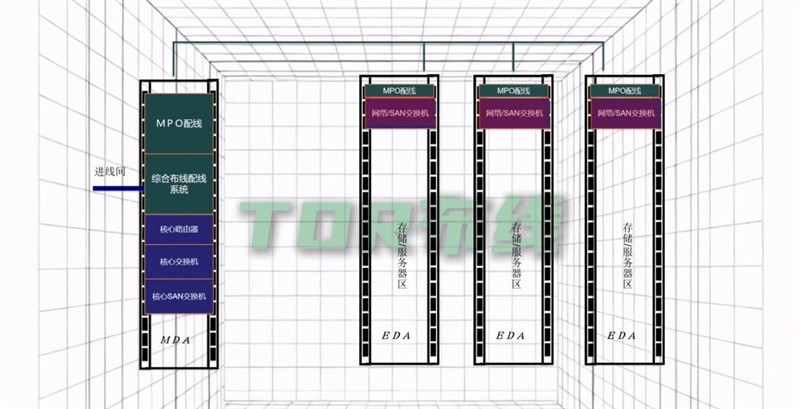

采用TOR布线时，POD中每个服务器机柜的上端部署1 - 2台接入交换机，机架式服务器通过跳线直接接入到机柜内的交换机上，交换机上行端口通过铜缆或光纤接入到EOR/MOR的网络机柜中的汇聚交换机上 。
02 优缺点
- 优点：极大地简化了服务器机柜与网络机柜间的布线，从每个服务器机柜到网络机柜的光纤或铜缆数量较少，一般只有4 - 6根。非常适合机柜中服务器密度高的场景，对于标准的19英寸宽、42U高的机柜，如果采用交换机TOR布线方式，则每个机柜可部署15 - 30台1U高度的机架式服务器（具体数量需要考虑单台服务器的功耗和机柜的电源输出功率） 。随着用户数据业务需求的猛增，数据中心机房服务器密度越来越高，虚拟化和云计算等新技术趋势日益流行，TOR布线方式更加适应这种发展趋势，能更好地实现网络的快速扩展 。
- 缺点：每个机柜都需要配备接入交换机，增加了设备成本；并且对交换机的端口数量和性能要求较高，如果交换机出现故障，影响范围局限在本机柜内的服务器 。
03 适用场景
适用于大规模的数据中心，尤其是那些对服务器密度要求高、业务扩展迅速的云计算数据中心、大型互联网公司的数据中心等。在这些场景中，TOR布线方式能够满足海量服务器的快速部署和高效网络连接需求。
四、三种布线方式的选择建议
在实际的机房布线项目中，选择哪种布线方式需要综合考虑多方面因素。
01 业务类型和规模
如果是云计算数据中心、互联网数据中心等对扩展性要求极高，业务增长迅速的场景，TOR布线方式更能满足其不断增加服务器数量和灵活扩展网络的需求。而对于一些业务相对稳定，对网络端口利用率要求较高的传统企业数据中心，EOR或MOR布线方式可能更为合适。例如，银行的数据中心，其业务系统相对稳定，服务器数量和网络需求变化较小，采用EOR布线方式可以更好地集中管理和利用网络资源。
02 机房空间和布局
机房的空间大小和机柜布局也会影响布线方式的选择。如果机房空间有限，服务器机柜排列紧密，TOR布线方式可以减少线缆占用的空间，使机房布局更加紧凑。而对于空间较大，机柜排列较为规则的机房，EOR或MOR布线方式可以更好地利用空间，实现集中管理。
03 成本因素
成本是一个重要的考量因素，包括设备采购成本、布线成本、维护成本等。TOR布线方式需要较多的接入交换机，设备采购成本相对较高，但布线成本可能较低；EOR布线方式虽然交换机数量较少，但布线成本和后期维护成本可能较高。在选择时，需要对这些成本进行综合评估，根据预算来确定合适的布线方式。
结论
TOR、MOR和EOR这三种主流的机房布线方式各有优劣。在实际应用中，需要根据机房的具体情况，包括承载的业务类型、机房空间布局、成本预算等，进行全面的分析和权衡，从而选择最适合的布线方式，为机房的高效稳定运行提供坚实的基础。
