AI数据中心网络怎么设计？前后端网络架构的核心差异

随着大规模人工智能模型训练与实时推理需求的快速增长，数据中心网络架构正经历深刻变革。现代AI数据中心通常将网络划分为前端网络（Front-endNetwork）与后端网络（Back-endNetwork）两个相互协同但设计目标截然不同的部分。此种分层设计使得各网络域能够针对不同负载特性进行独立优化，从而在整体上提升系统的可扩展性、性能与资源利用效率。

AI数据中心网络怎么设计？前后端网络架构的核心差异

AI前端网络：服务接入与控制平面


定义与定位

AI前端网络位于数据中心的入口层，负责连接外部用户、应用系统及内部计算资源，是AI服务的访问与控制枢纽。其主要处理南北向流量（North-SouthTraffic），即数据中心内外之间的数据交换。

在体系结构上，前端网络通常承担以下双重角色：

  • 数据访问层（Data Access Layer）
  • 控制与管理平面（Control Plane）

流量特征

前端网络的流量模式具有以下典型特征：

  • 小流量但高并发
  • 突发性强（Burstiness）
  • 多业务混合（推理请求、API调用、数据上传等）
  • 对响应延迟和稳定性敏感

因此，其设计重点在于低延迟一致性、高可用性及灵活调度能力。

核心功能

1. 用户与服务连接

提供从用户、应用程序到AI计算资源（如GPU集群）的统一访问入口。

2. 数据接入与预处理

支持外部数据源（批处理数据、流式数据）的接入与初步处理。

3. 模型服务与推理支持

为在线推理场景（如推荐系统、对话系统、视觉识别）提供实时服务能力。

4. 运维与管理通信

承载调度系统、日志系统、监控系统及检查点等控制类流量。

架构设计特征

1. 基于以太网的叶脊架构（Leaf-Spine）

  • 提供良好的横向扩展能力
  • 支持大规模服务器接入

2. VXLAN+BGPEVPN虚拟化网络

  • 支持多租户隔离
  • 实现逻辑网络与物理网络解耦
  • 提供灵活的业务部署能力

3. 面向服务的连接设计

  • 连接CPU节点、存储系统、负载均衡设备及编排系统
  • 优先保障服务连续性而非极限带宽

4. 多层安全体系

  • 网络分段（VLAN/VXLAN）
  • SDN策略控制
  • API网关与Web应用防火墙（WAF）
  • 与后端网络进行逻辑或物理隔离

5. 高可用性设计

  • 双平面（DualPlane）或多活架构
  • 故障快速收敛与流量切换

AI后端网络：高性能计算互连


定义与定位

AI后端网络是支撑大规模分布式训练的核心基础设施，负责GPU及加速器节点之间的通信，主要处理东西向流量（East-WestTraffic）。

其本质是一个高性能计算互连网络（High-PerformanceInterconnect），用于将大量GPU节点组织成统一的计算系统。

流量特征

与前端网络相比，后端网络呈现出完全不同的通信模式：

  • 高吞吐、持续性流量
  • 大规模“长流”（ElephantFlows）主导
  • 严格同步通信（AllReduce、AllGather、Broadcast）
  • 微秒级延迟敏感
  • 对丢包与拥塞极度敏感

任何网络抖动或丢包都会导致：

  • GPU等待（Idle）
  • 重传开销增加
  • 训练效率显著下降

核心功能

1. 分布式训练通信骨干

支持梯度同步与参数交换。

2. 并行计算支持

支撑多种并行模式：

  • 数据并行（Data Parallelism）
  • 张量并行（Tensor Parallelism）
  • 流水线并行（Pipeline Parallelism）

高性能互连

构建低延迟、高带宽的GPU通信网络。

4. GPU利用率优化

减少通信瓶颈，提高计算资源利用率。

架构设计特征

1. 纵向扩展（Scale-Up）：节点内/机架内互连

在单服务器或机架内部，GPU通过高速互连技术连接：

  • NVLink
  • NVSwitch
  • PCIe

特点：

  • 超高带宽
  • 极低延迟
  • 支持GPU间直接内存访问

2. 横向扩展（Scale-Out）：节点间互连

当计算规模扩展至多节点时，需要构建跨服务器的通信网络：

核心技术：RDMA（RemoteDirectMemoryAccess）

  • 绕过操作系统内核
  • 实现远程内存直接访问
  • 显著降低延迟与CPU开销

主流实现方案：

  • InfiniBand
  • RoCEv2（RDMAover Converged Ethernet）

特点：

  • 无损网络（LosslessFabric）
  • 高吞吐
  • 超低延迟

3. 拥塞控制与无损机制

  • PFC（Priority Flow Control）
  • ECN（Explicit Congestion Notification）
  • DCQCN等拥塞控制算法

目标：

  • 避免丢包
  • 保持网络稳定性

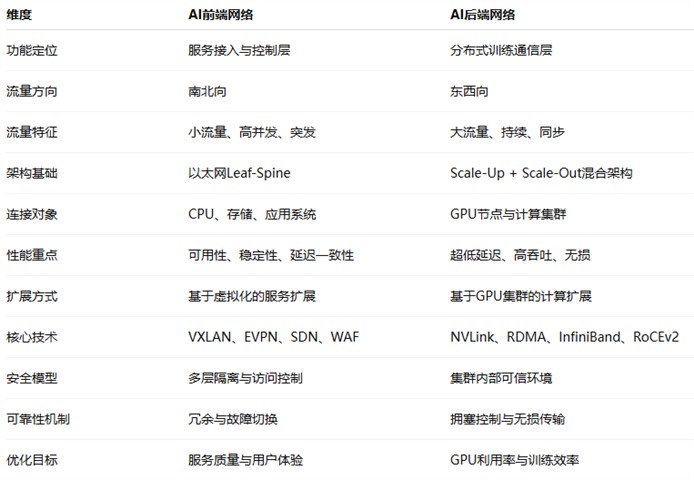

前后端网络的关键设计差异


AI数据中心网络怎么设计？前后端网络架构的核心差异

架构协同与设计原则


在实际部署中，前端与后端网络并非孤立存在，而是通过清晰的边界与策略协同工作：

1.解耦设计

  • 前端关注服务与用户体验
  • 后端专注计算效率
  • 避免不同流量模型相互干扰

2.隔离策略

  • 逻辑隔离（VXLAN/VRF）
  • 物理隔离（独立网络）
  • 防止训练流量影响业务访问

3.资源优化

  • 前端优化连接密度与调度能力
  • 后端优化带宽利用率与通信效率

4.可扩展性

  • 前端支持多租户与业务快速扩展
  • 后端支持超大规模GPU集群扩展

总结


AI数据中心网络的前后端分层架构，是应对现代人工智能工作负载复杂性的关键设计模式。两类网络在流量特征、性能目标与技术实现方面存在本质差异：

  • 前端网络强调服务交付能力与系统稳定性
  • 后端网络强调计算效率与通信性能

通过合理划分与协同优化，可以在保障用户体验的同时，实现GPU资源的高效利用，从而支撑大规模人工智能系统的稳定运行与持续扩展。
