数据中心光互连技术解析：LPO、NPO、CPO、OIO、XPO与OCS
随着人工智能、高性能计算和大规模分布式计算持续发展，数据中心网络正在从800G向1.6T及更高速率演进。GPU集群规模扩大后，节点之间需要交换的数据量显著增加，传统电连接在传输距离、信号完整性、功耗和端口密度方面逐渐面临更大的工程压力。
在这一背景下，光互连架构正在从传统前面板可插拔光模块，逐步向线性可插拔、近封装、共封装、光输入/输出以及更高密度的光电集成方案发展。同时，光路交换（OCS）也开始承担网络拓扑动态重构的角色。
这些技术并不是简单的迭代替代关系。它们分别针对不同网络层级、传输距离、功耗预算、维护方式和系统集成程度进行优化。因此，了解各种架构的技术边界，比单纯追求更高的传输速率更加重要。
数据中心光互连为什么持续向高集成度演进
光互连架构演进的核心，是不断缩短高速电信号在芯片与光电转换器件之间的传输路径。
传统数据中心网络中，交换芯片产生的高速电信号需要经过较长的PCB走线，再连接至前面板上的可插拔光模块。在传输速率不断提高后，电信号在走线中的损耗、串扰和信号完整性问题变得更加突出，同时高速DSP带来的功耗也会进一步增加系统热负荷。
因此，行业逐渐形成了一条较为清晰的技术演进路径：
前面板可插拔→LPO→NPO→CPO→OIO
随着光引擎不断靠近交换ASIC或计算芯片，电连接距离缩短，系统可以降低部分高速电气通道损耗，并改善功耗和端口密度。
不过，集成度越高并不意味着所有指标都更优。高度集成通常伴随着维护复杂度增加、部件更换方式改变以及供应链和封装工艺要求提高。因此，数据中心需要根据具体应用选择合理的集成程度。
六类主要光互连架构解析
1.可插拔光模块：成熟架构仍是重要基础
传统可插拔光模块将光电转换、DSP以及相关器件集成在独立模块中，通过标准化接口连接交换机。
其最大的优势是模块化。出现故障时，可以直接更换光模块，而无需拆卸整个交换设备或线路板。同时，标准化接口有利于多厂商设备之间的兼容，也方便运营商进行库存管理和生命周期维护。
但随着800G、1.6T甚至更高速率应用增加，前面板可用空间、电气通道损耗以及模块功耗逐渐成为限制因素。
因此，可插拔架构并不会因为CPO等技术出现而迅速退出。对于跨机架连接、叶脊网络、园区数据中心以及数据中心之间的光链路而言，可插拔光模块仍具有明显的工程价值。
2.LPO：在功耗与模块化之间取得平衡
LPO（Linear-drivePluggableOptics）是在传统可插拔架构基础上的重要变化。
其核心思路是减少或取消传统光模块中的高速DSP功能，采用线性驱动器和线性接收器完成高速信号处理，从而降低模块功耗和传输延迟。
LPO仍然采用可插拔形态，因此能够保留传统模块在现场维护、升级和更换方面的便利性。这使其尤其适合对功耗较为敏感，同时又不希望完全改变维护模式的数据中心场景。
不过，LPO对交换芯片、SerDes以及系统级信号补偿能力提出了更高要求。由于模块内部DSP能力减少，主机侧必须具备足够的信号质量管理能力，系统设计也需要更加关注链路预算、误码率、温度变化和互操作性。
因此，LPO的价值并不仅仅体现在“降低功耗”，而是在保持可插拔形态的前提下，重新划分主机与光模块之间的信号处理职责。
3.NPO：让光引擎进一步靠近交换ASIC
NPO（Near-PackagedOptics）进一步缩短了交换ASIC与光引擎之间的高速电连接距离。
与前面板可插拔方案相比，NPO通常将光引擎布置在靠近交换ASIC的位置，使高速电信号无需经过较长的PCB走线即可完成电光转换。
这种架构能够改善高速信号完整性，并有助于降低部分链路功耗。
与此同时，NPO仍然保留了一定程度的模块分离，因此相比完全共封装的架构，在维护和设备设计方面具有一定灵活性。
对于高端交换设备而言，NPO可以被视为从“模块级光互连”向“系统级光电集成”过渡的重要阶段。
4.CPO：进一步压缩高速电连接距离
CPO（Co-PackagedOptics）将光引擎与交换ASIC放置在更加紧密的封装环境中，通过缩短电连接路径来应对高速SerDes不断提高所带来的信号损耗和功耗问题。
当网络速率继续提升时，传统前面板光模块需要承受越来越高的电气通道损耗。CPO通过将光学器件进一步靠近交换芯片，可以有效缩短高速电信号路径，并为更高端口密度提供基础。
对于大规模AI网络而言，这种架构的吸引力主要体现在三个方面：
- 缩短高速电连接距离；
- 降低高速链路的部分功耗；
- 为高端口密度交换设备提供更大的设计空间。
但CPO也带来了明显的维护挑战。传统可插拔模块可以独立更换，而CPO中的光引擎与交换ASIC关系更加紧密。当相关组件发生故障时，维护可能涉及更大的系统单元。
因此，CPO更适合在设备规模大、功耗约束严格、端口密度要求高且具备成熟运维能力的环境中应用。
5.OIO：从网络交换向计算芯片延伸
OIO（OpticalI/O）的重点并不局限于交换机，而是将光输入/输出能力进一步引入CPU、GPU等计算芯片附近甚至封装层面。
在大规模AI训练集群中，GPU之间需要频繁进行参数、梯度以及中间数据交换。随着计算芯片性能不断提升，芯片之间的通信带宽逐渐成为系统整体性能的重要因素。
传统电互连受到距离和功耗限制后，OIO尝试利用光互连承担更高带宽的芯片间通信。
其潜在价值在于：
- 缩短高速电互连距离；
- 提升计算节点之间的通信带宽；
- 降低高速I/O扩展带来的功耗压力；
- 为更大规模的计算芯片互连提供基础。
OIO的发展意味着光互连正在从“网络连接技术”逐渐扩展为“计算系统内部互连技术”。
6.XPO：面向高密度系统的另一种集成路径
XPO（高密度可插拔光学）可以理解为介于传统可插拔与高度集成光学方案之间的一类技术路径。
其重点是在提高光学集成度和端口密度的同时，尽可能保留模块化设计带来的维护便利。
对于需要部署大量高速光接口的数据中心而言，XPO所追求的是在光学性能、功耗、空间利用率以及可维护性之间寻找新的平衡。
与完全共封装方案相比，这类架构在模块替换方面通常具有更大的灵活空间；而与传统可插拔模块相比，其设计更加关注高速信号路径和空间密度。
因此，XPO更适合作为高密度网络设备向更高集成度演进过程中的一种过渡和补充方案。
OCS：改变的不是光模块，而是网络连接方式
OCS（Optical Circuit Switching）与LPO、NPO、CPO、OIO等技术存在本质区别。
前述技术主要解决的是光电转换位置、封装方式以及高速信号传输效率，而OCS主要解决的是网络连接和拓扑调度问题。
传统交换设备通常需要经历光电转换和电子交换过程，而OCS利用光学器件直接改变光路，使特定节点之间形成透明的光连接。
对于AI集群而言，工作负载并非始终保持固定不变。不同训练任务、计算节点和数据流之间的通信需求可能发生变化。如果网络拓扑能够根据任务需求动态调整，就有机会减少不必要的数据转发和网络拥塞。
因此，OCS的核心价值并非单纯追求更高端口速率，而是提高网络资源的动态配置能力。

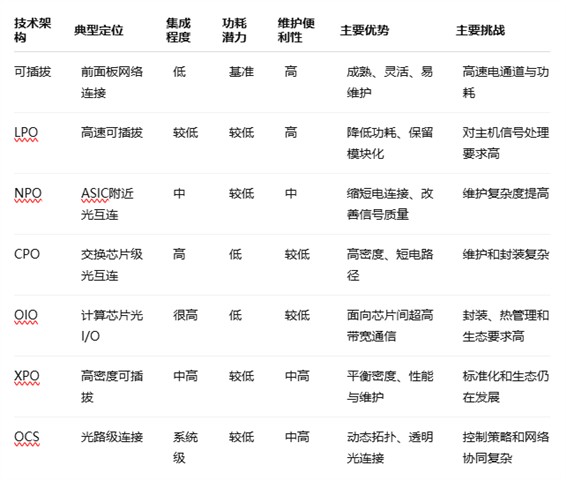

六类技术的核心差异
需要注意的是，传输速率、传输距离以及功耗并不存在固定的技术上限。实际能力取决于具体光引擎、光模块、交换芯片、封装方式、光纤类型和网络架构，因此不能简单按照某一种架构对应某一个固定速率进行判断。
不同网络层级需要不同光互连方案
光互连选型不能脱离网络拓扑。
1.机架内和计算节点之间
这一层通常具有较短的传输距离，但带宽密度要求较高。
随着GPU和加速器数量增加，节点内部以及相邻节点之间的数据交换量持续增长，OIO、CPO等高度集成方案具有较大的发展空间。
2.机架顶部交换与叶脊网络
这一层需要兼顾端口密度、功耗、维护和升级能力。
LPO、高密度可插拔以及部分NPO方案能够针对不同设备定位提供选择。对于需要频繁更换模块和升级速率的网络，可插拔架构仍然具有明显优势。
3.数据中心内部跨区域连接
当链路距离增加后，光模块的传输距离、光纤类型、功率预算和链路可靠性变得更加重要。
成熟的可插拔光模块通常更容易满足这类应用需求。高度集成方案虽然能够提高设备内部的集成度，但并不意味着适合所有远距离链路。
4.数据中心之间的互连
数据中心互连通常更加关注传输距离、链路可靠性、可维护性和设备兼容性。
在这一场景下，标准化可插拔光模块仍然具有长期价值。对于跨地域或较长距离连接，高度集成的交换芯片级光学方案并不能直接取代传统可插拔光互连。
AI数据中心更需要“组合式”光互连架构
AI基础设施的一个明显特点，是不同网络层级的通信需求差异越来越大。
计算芯片之间强调超高带宽和低功耗；交换设备强调端口密度和吞吐能力；跨机架网络强调可靠性和维护效率；数据中心之间的连接则更加关注距离和链路预算。
因此，未来的数据中心更可能采用多种光互连架构共同构成完整网络，而不是由某一种技术全面取代其他方案。
例如，一套大型AI基础设施可能形成类似的技术组合：
计算芯片侧采用OIO→高密度交换设备采用CPO/NPO→高速机架连接采用LPO或高密度可插拔→长距离互连采用成熟可插拔光模块→动态网络拓扑采用OCS。
这种分层部署方式能够避免为了追求最高集成度而牺牲整个网络的可维护性。
光互连选型需要重点考虑哪些因素
功耗
随着单机柜功率持续提升，光互连功耗已经成为数据中心设计的重要变量。
不能只关注单个光模块的功耗，还需要计算整个交换设备、机架以及网络集群的累计功耗，并将其纳入供电和散热设计。
带宽密度
800G和1.6T并不是简单的速率升级。更高速率意味着相同机架空间内需要承载更多数据，因此端口密度、连接器布局、光纤管理以及散热能力都需要同步优化。
传输距离
短距离、高密度连接与长距离数据中心互连对光学方案的要求不同。
因此，选型时应首先确定链路距离，再结合速率、光纤类型和链路预算选择合适的光互连技术。
可维护性
对于大型数据中心而言，设备发生故障后的维修时间直接影响基础设施可用性。
可插拔方案在这一方面具有明显优势，而CPO、OIO等高度集成方案则需要建立更加成熟的故障诊断、备件和设备维护体系。
系统热管理
光模块和光引擎产生的热量最终都需要通过设备散热系统排出。
在高密度AI服务器和交换机中，光互连功耗会直接增加机架热负荷。因此，光学架构必须与风冷、液冷以及其他热管理方案协同设计。
技术成熟度与供应链
新型光互连方案除了关注技术性能，还需要评估产品成熟度、标准化程度、生态兼容性、供应商数量以及长期维护成本。
对于生命周期较长的数据中心而言，技术性能只是选型的一部分，长期可获得性同样重要。
未来光互连将呈现分层融合趋势
数据中心光互连的发展并不是从一种技术走向另一种技术，而是形成更加明显的分层架构。
在计算侧，光学I/O将逐渐靠近GPU、CPU和其他计算芯片；在交换侧，CPO、NPO等方案将持续探索更高端口密度和更低功耗；在设备外部，LPO和高密度可插拔方案仍将承担大量网络连接任务；在更长距离的链路中，成熟的可插拔光模块依然具有重要地位。
与此同时，OCS可能进一步与AI网络控制系统结合，通过动态调整光连接来改善大型计算集群的网络资源利用率。
因此，未来的数据中心光互连可以概括为三个方向：
更短的电连接距离、更高的光电集成度，以及更智能的网络拓扑。
总结
800G、1.6T及更高速率正在推动数据中心光互连进入新的发展阶段。LPO、NPO、CPO、OIO、XPO和OCS分别从模块设计、封装集成、计算互连和网络拓扑等不同层面解决高速网络面临的问题。
其中，可插拔方案强调灵活性与可维护性，LPO关注功耗与模块化之间的平衡，NPO和CPO通过缩短高速电连接提升系统效率，OIO进一步将光互连延伸至计算芯片，而XPO则探索高密度与维护便利性的结合。OCS则从网络连接方式出发，为大规模计算集群提供动态光路调度能力。
对于数据中心运营商而言，真正合理的光互连策略并非追求最高集成度，而是根据计算层、交换层、机架层和数据中心互连层的不同需求进行分层部署。通过多种技术协同，可以在带宽、功耗、密度、可靠性和运维成本之间建立更加合理的平衡，从而为下一代高速数据中心网络提供长期可扩展的基础。
