什么是800G相干光模块？技术指南
随着人工智能计算集群、云计算平台和数据中心互连需求持续增长，光网络正在向更高带宽、更高端口密度和更长传输距离演进。800G相干光模块通过相干调制、数字信号处理和前向纠错等技术，在提升单波长传输容量的同时，为城域数据中心互连、区域光网络和高容量DWDM线路提供了新的部署选择。
但800G并不代表所有模块都具备相同的传输能力。不同产品在调制格式、线路速率、光功率、OSNR要求、功耗和主机兼容性方面存在差异。对于网络建设而言，真正决定模块能否稳定运行的，不仅是额定速率，还有整个光链路的性能边界。
本文从技术原理、产品类型、光链路设计和部署要求四个方面，梳理800G相干光模块的核心知识与选型方法。
什么是800G相干光模块？
800G相干光模块是一种采用相干光通信技术的高速光收发器，能够在单个光载波上实现800Gb/s级别的线路传输。其核心特点是利用光信号的幅度、相位和偏振信息承载数据，并通过接收端的相干检测与数字信号处理恢复信号。
与传统直接检测光模块相比，相干技术能够更充分地利用光载波的物理特性，提高频谱利用效率，并支持更复杂的长距离光传输系统。
800G相干光模块主要应用于以下场景：
- 数据中心互连（DCI）：连接不同数据中心或园区，承载大规模数据交换和云业务流量。
- 城域光网络：在城域汇聚节点之间建立高容量光连接。
- 区域光传输：在符合相应产品性能边界的条件下，通过DWDM线路连接较远的网络节点。
- IPoverDWDM：将相干光接口直接部署在支持相应功能的路由器或交换机中，减少部分独立转发器设备。
需要注意的是，800G相干模块并非适用于所有高速互连场景。数据中心内部的短距离连接通常更关注功耗、延迟和端口密度，而相干模块的主要价值在于高容量传输与光链路适应能力。
800G相干光模块的工作原理
1.相干调制与检测
传统直接检测光模块主要通过光信号强度变化传递信息。相干光模块则可以将数据编码到光信号的幅度和相位中，并利用双偏振技术进一步提高信息承载能力。
在接收端，本地激光器产生的参考光与输入光信号进行混频，相干接收器将其转换为电信号，随后由数字信号处理器完成信号恢复和解码。
这种架构能够在有限的光谱资源内承载更多数据，但也增加了系统复杂度，对激光器、接收器、模数转换器、DSP性能和散热设计提出了更高要求。
2.调制格式与传输距离
双偏振正交相移键控（DP-QPSK）和双偏振正交幅度调制（DP-QAM）是相干光通信中的典型调制方式。
DP-QPSK具有较好的噪声容限，适合对传输距离和链路裕量要求较高的场景。DP-16QAM能够在相同符号速率下承载更多信息，但通常需要更高的光信噪比。
因此，调制格式的选择需要在传输容量与信号质量之间进行权衡。高阶调制有利于提高频谱效率，却不一定适合所有长距离链路。
部分相干模块还支持概率星座整形（PCS）等技术，通过调整不同符号的概率分布，在频谱效率和传输性能之间实现更灵活的平衡。具体支持能力取决于模块所采用的线路方案。
3.DSP与前向纠错
高速相干模块通常集成数字信号处理器（DSP），用于补偿色度色散、处理偏振相关损伤、完成信号均衡和载波恢复，并支持接收数据的解码。
前向纠错（FEC）则通过增加冗余信息，使接收端能够纠正一定范围内的传输错误。不同线路方案可能采用不同的FEC类型、编码开销和纠错门限，因此不能仅凭模块速率判断其误码性能。
DSP和FEC能够改善系统对传输损伤的适应能力，但无法消除所有物理限制。当链路OSNR过低、接收功率超出工作范围，或非线性效应过于严重时，仍需要调整线路配置或传输模式。
4.可插拔架构与IPoverDWDM
800G相干模块将激光器、调制器、相干接收器和DSP等关键组件集成在可插拔封装中，并通过高速电接口与主机设备连接。
在设备、模块和光线路系统相互兼容的情况下，路由器可以直接输出DWDM波长，接入光传输线路。这种架构称为IPoverDWDM，有助于减少部分独立转发器设备，并简化网络节点的部署。
不过，可插拔相干模块并不意味着光传输系统中的所有功能都已集成。对于较长距离或多节点线路，仍可能需要掺铒光纤放大器（EDFA）、ROADM及其他光层设备。实际配置取决于链路损耗、OSNR和网络拓扑。

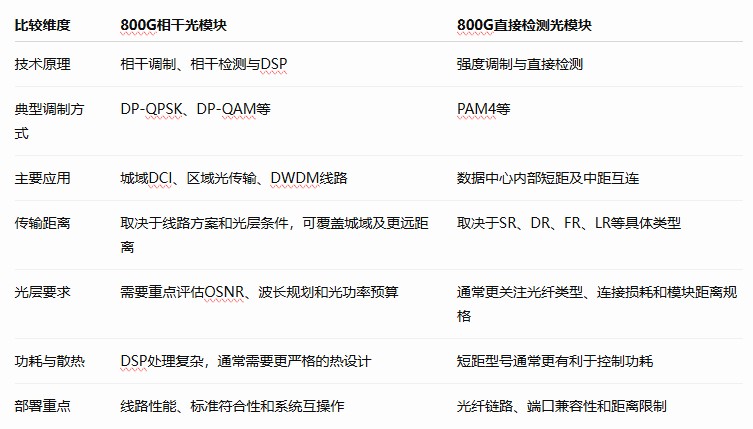

800G相干光模块与普通800G光模块的区别
800G相干模块与800G直接检测模块虽然具有相近的客户侧数据容量，但技术原理、光层要求和适用距离并不相同。
需要特别区分的是，800G代表数据容量等级，而不是统一的传输距离标准。SR8、DR8、2FR4等直接检测模块的距离范围各不相同；相干模块的性能也取决于具体线路接口和部署条件。
因此，不能简单地将所有800G相干模块与所有800G直接检测模块进行一对一比较。选型应针对具体产品、线路方案和网络应用展开。
800ZR与800GZR+：主要类型解析
800G相干模块的分类涉及标准规范、线路性能和产品实现。其中，800ZR与800GZR+是当前技术讨论中需要重点区分的两类方案。
1.800ZR：面向高容量点对点互连
OIF发布的800ZR实施协议定义了单波长800G相干线路接口，主要面向单跨距、经过光放大的点对点DWDM链路，参考传输范围为80至120公里。该范围属于标准所针对的链路场景，不代表任何光纤线路都能无条件达到相同距离。
800ZR的设计重点是在单波长容量、模块功耗、封装密度和互操作性之间取得平衡，适用于满足其光学性能要求的城域DCI等场景。
实际部署时，仍需核对发射功率、接收性能、OSNR门限、线路放大方式和主机兼容性。对于包含多个ROADM节点或复杂滤波结构的线路，不能仅根据标准参考距离判断可用性。
2.800GZR+：面向扩展线路能力
ZR+最初是行业用于描述增强型相干可插拔方案的术语，其含义并不天然对应一套统一的性能指标。OpenZR+则通过多源协议定义具体的互操作要求，并逐步扩展其支持的应用范围。
传统OpenZR+规范主要覆盖100G至400G线路模式，并支持多种调制方式、增强型FEC及扩展传输能力。随着800G相干技术发展，OpenZR+相关技术也在向更高线路速率扩展，但具体功能应以对应版本的规范和产品实现为准。
对于支持多速率模式的相干模块，降低线路速率并采用更耐受噪声的调制方式，可能有助于延长传输距离。但并非所有标注ZR+的产品都支持相同的速率、调制格式或距离。
因此，采购和部署时应确认产品对应的具体协议、线路模式和性能指标，而不是仅依据ZR+名称判断能力。
3.高发射功率版本
部分相干模块提供高发射功率配置，以应对链路中较大的插入损耗或复杂的光层结构。
提高发射功率可以增加接收端的信号功率裕量，但不意味着OSNR一定得到改善。光放大器噪声、光通道滤波、接收端过载限制和光纤非线性效应，仍可能限制链路性能。
高发射功率版本尤其需要检查：
- 发射功率的最小值、典型值与最大值。
- 接收端允许的输入功率范围。
- EDFA的输入、输出功率及噪声系数。
- ROADM级联造成的插入损耗与滤波影响。
- 光纤非线性效应及系统功率均衡要求。
高功率模块是否能够改善链路，应以完整的光功率预算和OSNR评估为依据。
4.QSFP-DD800与OSFP封装
QSFP-DD800和OSFP是800G设备中常见的封装形式，但封装相同并不代表所有模块都能互换。
QSFP-DD800适用于支持该接口及对应功率等级的主机平台；OSFP在部分设计中具有更大的封装空间和散热空间，但实际热性能仍取决于模块内部设计、散热器结构和主机风道。
选型时应重点确认：
- 主机端口是否支持对应封装及800G电接口。
- 设备是否满足模块的供电与散热要求。
- 固件和管理接口是否支持相应模块。
- 模块是否支持目标线路速率和相干模式。
- 设备厂商是否完成相关兼容性验证。
800G相干光模块的选型方法

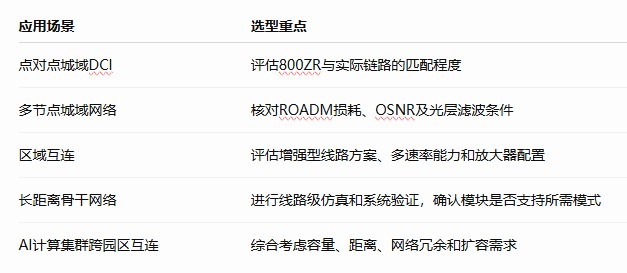

1.从网络场景和传输距离入手
不同应用场景对相干模块的要求存在差异。
距离只能作为初步筛选条件。即使两条光纤线路长度相同，放大器数量、连接器损耗、ROADM级联和光纤质量的差异，也可能导致完全不同的传输结果。
2.计算光功率预算
光功率预算用于判断发送端的信号经过光纤和各类光学器件后，能否在接收端保持于允许的工作范围内。
基本核算应包括光纤衰减、连接器损耗、熔接损耗、分光器损耗以及其他无源器件的插入损耗。对于经过放大的线路，还需要纳入放大器增益和相关损耗。
接收端既要满足最低接收功率要求，也不能超过最大输入功率限制。因此，不能仅通过提高发射功率解决所有链路问题。
3.评估OSNR和放大器噪声
OSNR用于描述信号光功率与光噪声功率之间的关系，是相干传输设计中的关键指标。
光放大器能够补偿线路损耗，但同时会引入噪声。随着放大器级数增加，OSNR可能逐步下降，影响高阶调制格式的稳定运行。
评估OSNR时，应核对模块对应线路模式的门限、放大器噪声系数、光通道带宽和测量参考条件。不同测试条件下得到的OSNR数值不能直接比较。
当功率预算满足要求但OSNR不足时，单纯提高发射功率可能无法解决问题；当OSNR满足要求但接收功率不足时，则需要重新评估链路损耗和放大配置。
4.核实设备兼容性与管理能力
相干模块的部署涉及模块、主机和光线路系统三个层面。符合某一标准，并不意味着能够与所有设备直接互通。
在部署前，应核对主机平台支持的模块型号、功耗等级、线路模式、固件要求和管理协议。CMIS及其相干扩展规范C-CMIS主要涉及模块管理、控制和监测能力，不能替代光学互操作性验证。
对于跨厂商组网，还应确认模块与现有DWDM系统在波长配置、发射功率、接收性能和线路模式等方面相互兼容。
5.评估功耗与散热能力
800G相干模块的功耗取决于DSP、激光器、线路模式和封装设计。高密度部署时，模块功耗会直接影响整机供电容量、散热负荷和可用端口数量。
以32个模块、每个模块30W为例，模块本身的总功耗为960W。该数值仅用于说明功耗累积效应，不代表所有800G相干模块均采用30W的功耗规格，也不包含交换芯片、主控和电源转换损耗。
部署前应核对设备支持的单端口功率、整机功率上限、冗余供电能力、进风温度和散热器设计。高功率端口集中安装时，还应考虑相邻模块之间的热影响。
运行阶段需要持续监测模块温度、发射与接收光功率、误码统计、FEC状态及相关告警，以便及时发现线路性能变化和散热异常。

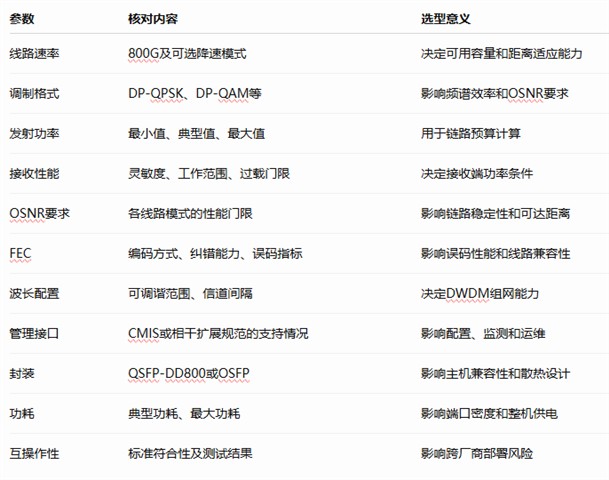

800G相干模块关键参数对照表
不同厂商、标准和产品系列的指标定义可能不同。下表用于说明选型时应核对的参数，不代表所有800G相干模块都具有相同规格。
产品规格应以对应型号的数据表和测试文件为准。尤其需要避免将不同产品的发射功率、接收门限、FEC和传输距离拼接成一套并不存在的通用参数。
800G相干光模块的部署趋势
随着高速光接口逐步应用于城域DCI和区域网络，光模块与路由器之间的集成程度不断提高。IPoverDWDM能够减少部分独立转发器设备，但同时也要求网络设备、可插拔模块和光线路系统进行更紧密的协同设计。
未来部署主要呈现三个方向。
第一，线路性能与容量的协同优化。网络设计将更加重视调制格式、FEC、OSNR和光功率预算之间的关系。面对不同距离和线路条件，选择合适的工作模式比单纯追求最高速率更重要。
第二，开放接口与互操作性验证。标准化有助于降低跨厂商集成的复杂度，但实际部署仍需要核对模块管理能力、主机软件支持和光层性能，避免将标准符合性直接等同于端到端互通。
第三，功耗与散热成为端口密度的重要约束。高速相干模块的功耗会影响整机供电、散热和部署密度。只有同步规划端口配置、设备热设计和运维监测，才能保障系统在高负载下稳定运行。
在AI计算网络中，800G相干模块主要用于跨园区、城域或区域的数据中心互连。对于数据中心内部的短距离高速连接，直接检测光模块仍具有重要应用价值。两种技术路线并非简单替代关系，而是分别服务于不同的距离、功耗和光层需求。
总结
800G相干光模块的选型是一项综合性的光网络设计工作。相干调制与数字信号处理能够提高单波长容量和传输效率，但最终性能仍受到调制格式、OSNR、光功率预算、放大器配置、设备兼容性和散热能力的共同影响。
800ZR为特定高容量点对点DWDM链路提供了明确的技术依据；增强型相干方案则需要根据具体协议和产品能力评估其多速率与扩展距离特性。高发射功率版本能够改善部分链路的功率裕量，但不能替代OSNR核算和系统验证。
在实际部署中，应先明确业务容量与网络拓扑，再完成光链路预算和OSNR评估，随后核实模块标准、主机兼容性、功耗与散热条件。通过完整的工程验证，才能在传输性能、部署成本和长期运维之间建立合理平衡。
常见问题
1.800G相干光模块与普通800G光模块有什么区别？
答：相干模块通过相干调制、相干检测和DSP处理提高频谱利用效率，主要用于城域DCI及更长距离的光传输。直接检测模块通常更适合数据中心内部短距和中距互连，具体选择取决于距离、功耗和光层要求。
2.800ZR的传输距离是多少？
答：OIF800ZR实施协议针对单跨距、经过光放大的点对点DWDM链路，参考范围为80至120公里。实际可达距离仍取决于光纤损耗、放大器配置、OSNR和线路条件，不能将参考范围视为所有部署的保证值。
3.800GZR+是否一定支持500公里以上传输？
答：不一定。ZR+本身并不对应统一的性能边界，不同产品在速率、调制方式、FEC和输出功率方面可能存在差异。应根据具体协议、线路模式和光层条件判断实际可达距离。
4.800G相干光模块能否用于AI计算集群？
答：可以，主要用于连接不同园区、城域或区域的数据中心。对于机柜内部或数据中心内部的短距离互连，直接检测光模块通常更有利于控制功耗和端口密度。实际选型应结合网络拓扑、距离与容量需求。
5.800G相干光模块是否必须搭配独立DWDM设备？
答：不一定。符合相应线路要求的相干可插拔模块可以直接接入DWDM线路，实现IPoverDWDM。但长距离、多级ROADM或损耗较大的链路仍可能需要外部放大器及其他光层设备。
6.OSFP是否一定比QSFP-DD更适合800G相干模块？
答：不一定。OSFP在部分设计中具有更大的散热空间，但最终选择取决于主机平台、模块功耗、端口密度、气流方向和设备兼容性。应优先核实设备厂商公布的接口规格和兼容性清单。
——————————————————————————————
