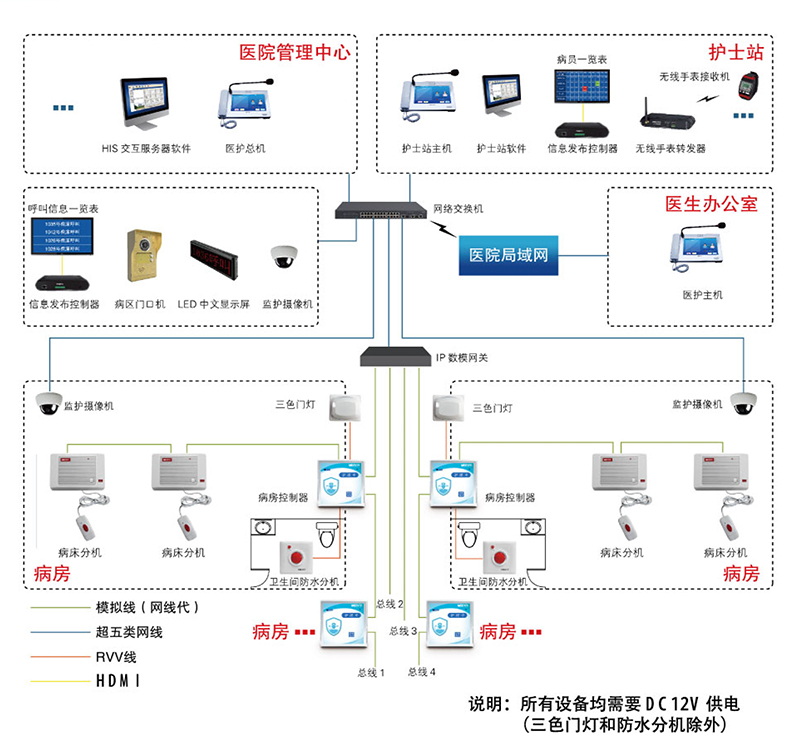

拓扑图

MEEYI-HIS交互服务器软件
（半数字）





医院管理中心

应用设备：

HIS交互服务器软件，医护主机

场景分析：

作为管理中心，要求稳定，高效，对突发事件发生单点和多点的迅速定位和迅速连线。

实现功能：

    医护主机：免提对讲、定点呼叫、双向对讲、可视对讲、远程开锁、托管功能、呼叫转移、呼叫等待、监视监听、广播功能、可拓展录音录像、检测分机状态。

技术参数：

医护主机

电源:DC12V

功耗：≤6W

传输协议：TCP\UDP

功能接口：RJ45\485拓展接口\音频输出输入口\短路输出接口

位传输速率：16K-192KHZ











护士站

应用设备：

护士站主机（医护主机）、信息发布控制器，显示屏，无线手表转发器、无线手表

场景分析：

护士站的作为临床一线，不仅需要对接多方对讲呼叫，还需要对病人进行管理和信息公示，因此需要较为全面的功能。

实现功能：

无线手表转发器、无线手表：接收呼叫、显示呼叫号、呼叫记录储存，呼叫记录查询。

医护主机：免提对讲、定点呼叫、双向对讲、可视对讲、远程开锁、托管功能、呼叫转移、呼叫等待、监视监听、广播功能、可拓展录音录像、检测分机状态。

信息发布控制器：定时发布病员信息，定时轮换病员信息。





医生办公室

应用设备：

医护主机

实现功能：

    免提对讲、定点呼叫、双向对讲、可视对讲、远程开锁、托管功能、呼叫转移、呼叫等待、监视监听、广播功能、可拓展录音录像、检测分机状态。

技术参数：

电源:DC12V

功耗：≤6W

传输协议：TCP\UDP

功能接口：RJ45\485拓展接口\音频输出输入口\短路输出接口

位传输速率：16K-192KHZ





走廊/病区门口

应用设备：

显示屏、病区门口机，LED显示屏、监护摄像头

场景分析：

走廊和病区门口作为人员流动性较大的场所，人员嘈杂，需要对进出人员进行有条件筛选以保证安全性和病人良好的休息环境，同时也应该具有信息公示功能方便医患及时了解信息

实现功能：

    病区门口机：接收上级遥控电控门锁，双向对讲，门禁刷卡功能，语音提示，未关门报警，上电断线开锁转换。

技术参数:

电压：DC12V

静态电流：≤100MA

动态电流：≤400MA

工作温度：-10℃-55℃

视频广角：92°

镜头焦距：F2.0



病房

应用设备：

监护摄像头、病床分机，病房控制器，三色门灯，防水报警分机

场景分析：

作为长期服务病人的场所，病人的衣食住大部分都在病房进行，需要做到病人和医护人员可以双向呼对讲，尤其是出现紧急情况时需要做到随时可以呼叫医护人员。

实现功能：

病房状态显示、双向呼叫对讲、信息同步显示、拓展输液报警器链接、增援求助功能

技术参数：

病房控制器：

  电源：DC12V

  功耗：≤2W

  传输协议：485总线

  拓展接口：RJ45、三色灯接口、485接口、调试口

  应用系统：半数字系统

纯语音病床分机

电源：DC12V

  功耗：≤1W

  传输协议：485总线

  拓展接口：485接口

应用系统：半数字系统
