本文趣宅智能除了说明一些智能家居弱电布线预埋管线的注意事项之外，还有图解哦，让大家可以一目了然。




线材



网络和电话一般建议全部用网线，四心电话线比网线便宜不了多少。

闭路和卫星：二者兼有的话用的RG-6/U同轴电缆或更好的，只有闭路的话用四屏蔽的75-5-4P的同轴电缆。

DVD与高清电视或投影机连接用HDMI,VGA（含RGB），色差，前者为成品线、后二者均可焊接，可用PVC20的管，按需选择。

电脑与高清电视或投影机连接用DVI,VGA（含RGB），色差，后二者均可焊接按需选择,成品线可走线槽。



后方环绕线用2*100-200支的音响线。



监控线用75-3的同轴电缆，安防用BVV8*0.5的护套线。





布管



客厅电视墙，高清电视与DVD之间预埋80*20的铝方管或线槽，避免一大堆线外露。HDMI/DVI均为成品线头角大且无法焊接，用投影机的话宁可DVD放在投影机旁边或走踢脚线。



网络和电话可共用一根20的管。



闭路和卫星一般各走一根20的管。



后方环绕线各走一根20的管，以后可升级到7.1系统。



客厅两面墙之间最好预留一条20的管，以备升级。



安防布管为环绕四周16的管



弱电管的连接尽量用直接，弯度要大，减少90度的弯。目前常用的上智线管硬度足够，但弯角处容易出现皱褶可考虑用成品的大弯头。



布线的主要目的是形成合理的网络，从而能够充分实现信息源共享。家里的网络应布成星形。主要有四个网络：



有线电视网络：很简单的星形网络。通过分配器分配后，直接接到客厅和各个房间（图1）。



图1是入门的弱电箱内的示意图。

前面三个网络的根都在这里，这样便于集中管理。


电话网络：类似于有线电视，只需要一个简单的分配器。实际布线时，可以用网线替代电话线。


数据信息网络：一般入户都有电话线和小区宽带的网线。小区宽带通常较便宜，但据说质量不是很好，所以选择通过电话线出去的ADSL方式。只需要在弱电箱中增加一个集ADSL拨号功能、宽带路由及HUB功能于一体的路由器即可。


影音信号交换网络：这个网络的核心是一个影音信号交换机。根据交换机不同，方案也不同。可以用AV交换机，布网线即可。


不过高清是趋势，因此选用HDMI交换矩阵，布HDMI线网（如图2）。不过HDMI线比较昂贵，因此可以考虑将HDMI信号源放在交换矩阵旁边，而避免拉很长的HDMI线。


按照图2，只需要拉两根HDMI线到主卧和次卧即可（不要超过15米）。如果以后还需要在远离交换矩阵的地方增加高清显示设备，可考虑无线传输方式。


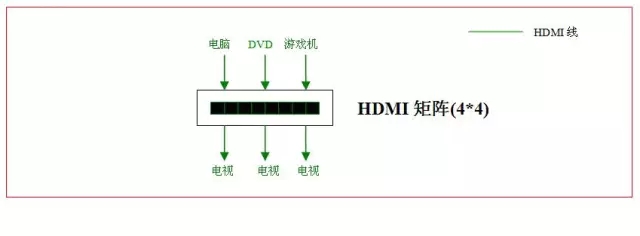

图2是客厅中的HDMI矩阵。可考虑放在客厅电视机旁边。如果以后购置数字电视机顶盒，或者卫星电视机顶盒，也可以接入矩阵作为HDMI信号源。

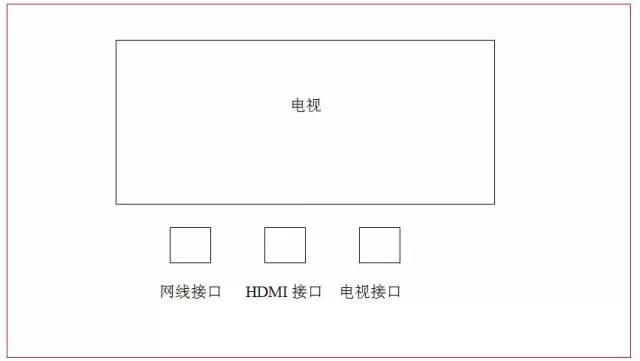

图3是主卧、次卧电视下的插座示意图。至少有三个插座：网络接口，HDMI接口和有线电视接口
