01 概述

随着通信技术、计算机技术等的不断发展，在智能建筑中越来越广泛的应用变频空调、监控系统、通信设备、计算机、数码办公设备等现代化设备和装置。同时，这些设备和装置的应用也产生了相应的谐波，严重的威胁了智能建筑系统和用户设备，使其运行错误乃至损坏。通过谐波保护器可以净化电源，对用电设备产生的随机高次谐波、脉冲尖峰、高频噪声、高次谐波具有抑制和吸收作用，为用电设备的安全正常运行提供了重要保障。

02 基本原理

谐波保护器是一种用于滤除高次谐波、保护精密仪器设备的新型保护装置，采用超微晶合金材料与创新的特别电路。它主要由电压箝位、低通滤波器以及吸收器组成，不但可以抑制和吸收用户用电设备产生的随机高次谐波和高频噪声、脉冲尖峰、电涌等干扰，而且能随时跟踪电压波形，瞬时滤除电源中的尖峰、浪涌、杂波，矫正因谐波影响而产生的高次谐波，从源头消除谐波污染，为用电设备提供保护功能。

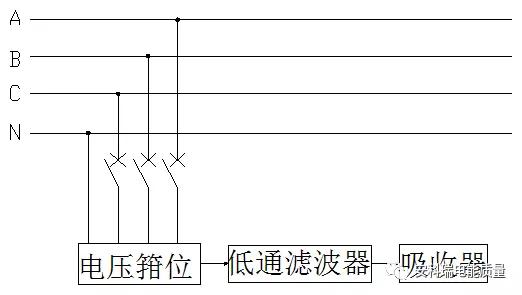

谐波保护器的基本原理入下图所示（以三相为例）：以电压箝位实时监测电压的变化，使用低通滤波器滤除高次谐波，再运用吸收器吸收高次谐波的滤波设备。

03 应用效果

谐波保护器是智能建筑供电高效、安全运行的重要保障，技术人员只需将其接入到电路中，设备中产生的高次谐波就会被其吸收，设备的故障率随之降低，进而提高安全保障。同时谐波保护器本身并不耗电，设备在谐波保护器的作用下使用寿命会有所提高，同时设备维修和维护成本也能得到降低。以下为我司ANHPD谐波保护器对于高次谐波的治理效果展示，对于高次谐波抑制有非常显著的效果。

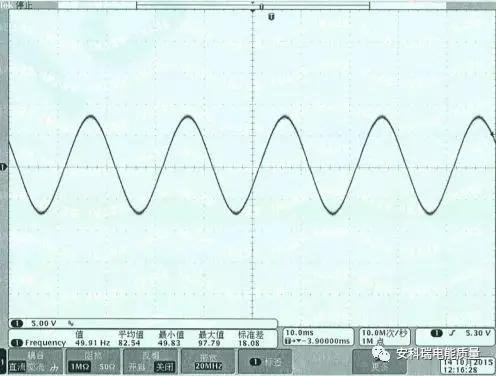

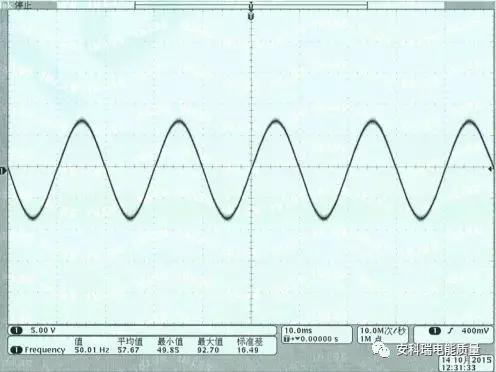

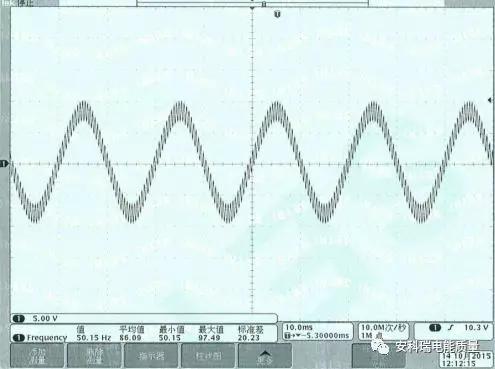

50Hz工频电源迭加2KHz干扰信号

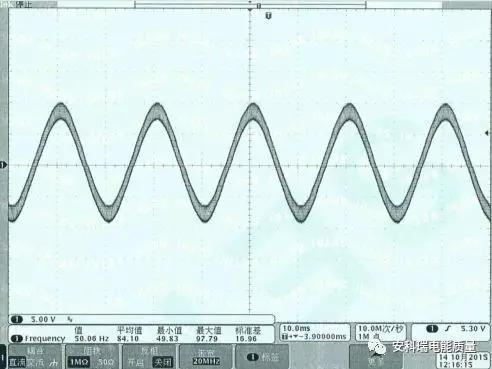

谐波保护器接入前

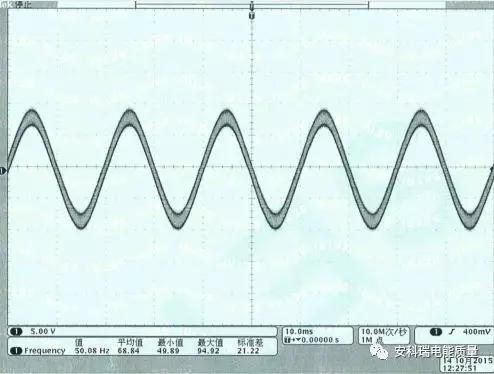

谐波保护器接入后

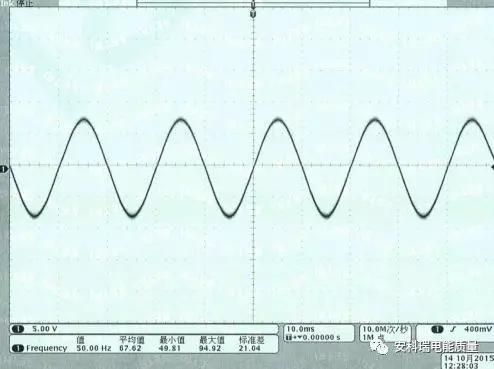

50Hz工频电源迭加10KHz干扰信号

谐波保护器接入前

谐波保护器接入后

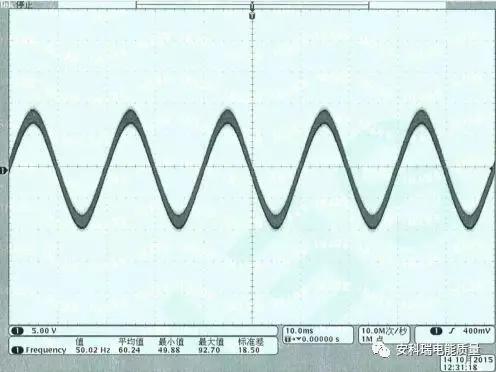

50Hz工频电源迭加100KHz干扰信号

谐波保护器接入前

谐波保护器接入后

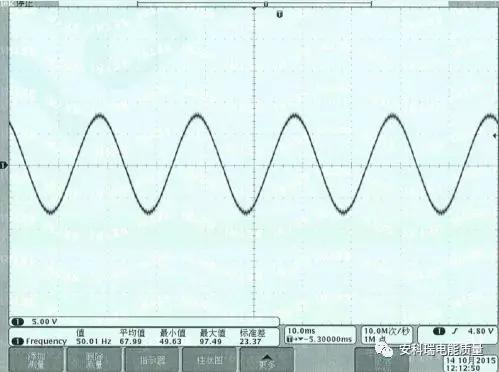

50Hz工频电源迭加1MKHz干扰信号

谐波保护器接入前

谐波保护器接入后

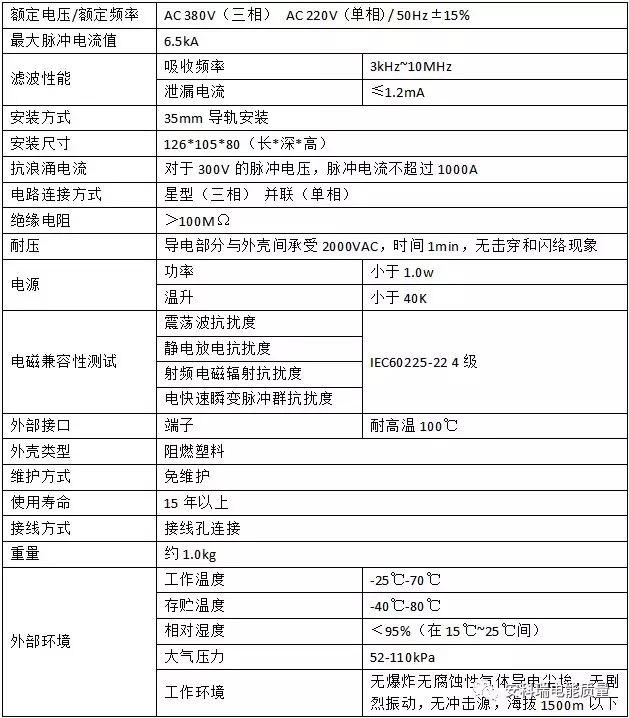

04 技术参数

05 小结

智能建筑中的谐波污染对设备产生了很大的危害，且由于谐波具有多发性、随机性和不可重复性，使得设备经常发生性能下降、无法工作的现象。谐波保护器对于当前的高科技、高灵敏度设备产生的谐波具有有效的吸收和阻隔作用，因此谐波保护器将会在建筑电气系统中得到更为广泛的应用，保护用电设备的正常、可靠、高效的运行。
