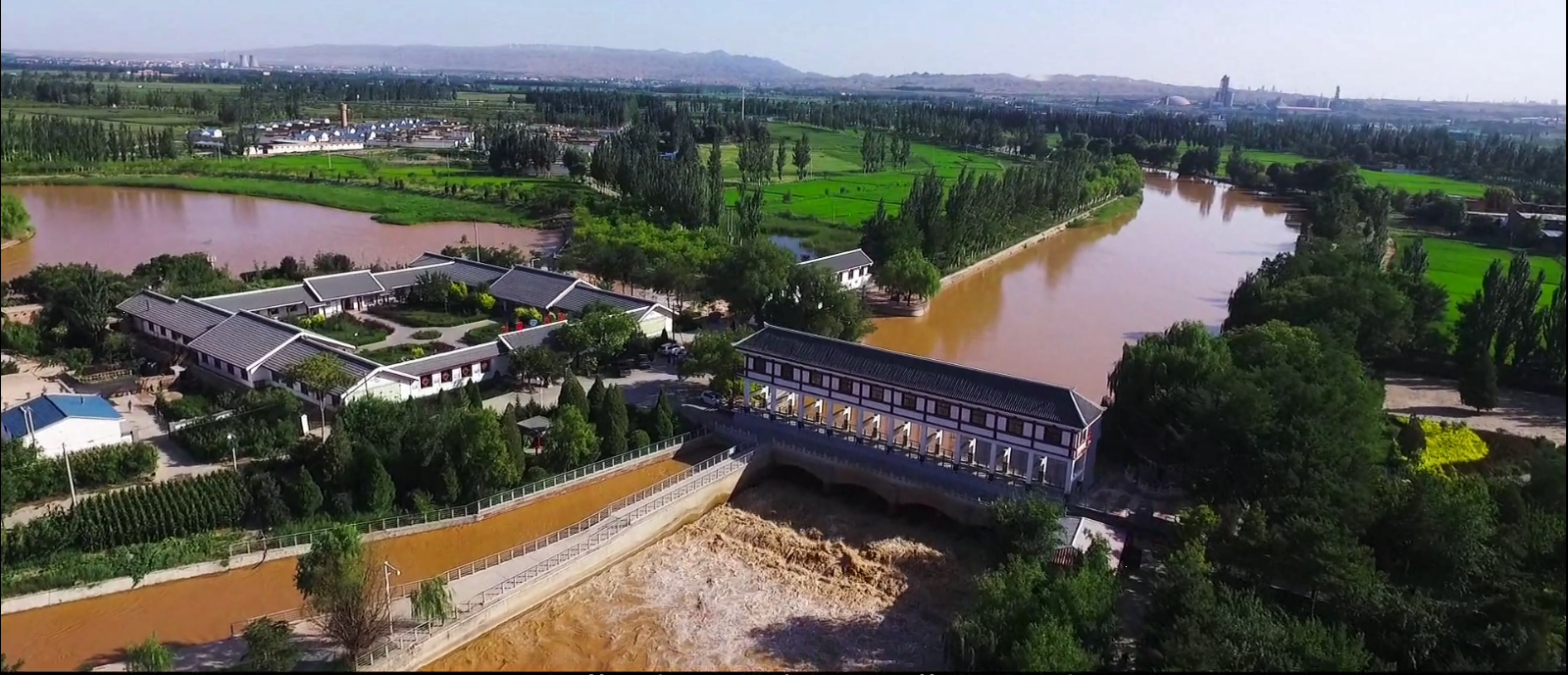

宁夏引黄灌区是我国古老的特大型灌区之一，具有2200多年的历史，素有“塞上江南”之美称。

南起沙坡头水利枢纽，北至石嘴山，共有干渠15条，灌溉面积约780万亩，有骨干渠系建筑物4000座，设计引水能力750立方米/秒，灌区按渠系设置11个渠道管理处。

宁夏中型病险水闸除险加固工程水闸自动化监控系统建设的范围涵盖渠首、惠农渠、唐徕渠共3个管理处的11个管理所（段）共15座闸站的97孔闸门。


CET公司助力宁夏引黄灌区15座水闸“远程监控、现场值守、专业保障”运行新模式，水量调度实现“可观、可测、可控”。

一

宁夏引黄灌区15座大中型引（退）水水闸建设自动化系统。


 √ 就地安全设施改造和完善

对就地电源设施、安全设施、就地操作设施进行改造和完善，使其具有完善的就地控制、安全防护及安全运行保障设施。

 √  信息采集系统建设

26 处水位信息采集点建设，配套相关的塔架及雷达水位传感器，实现15 座闸站共97 孔闸门、闸后水位信息的实时在线监测。

为运行管理人员及水量调度人员管理和决策提供数据支撑。


  √ 自动化控制设施建设
·  15 座 闸站的现地自动化设施建设

·  97 套 LCU测控屏配套建设

·  97 套 相序保护装置及自动化元件配套建设

·  97 孔 闸门的现地控制箱完善或更换

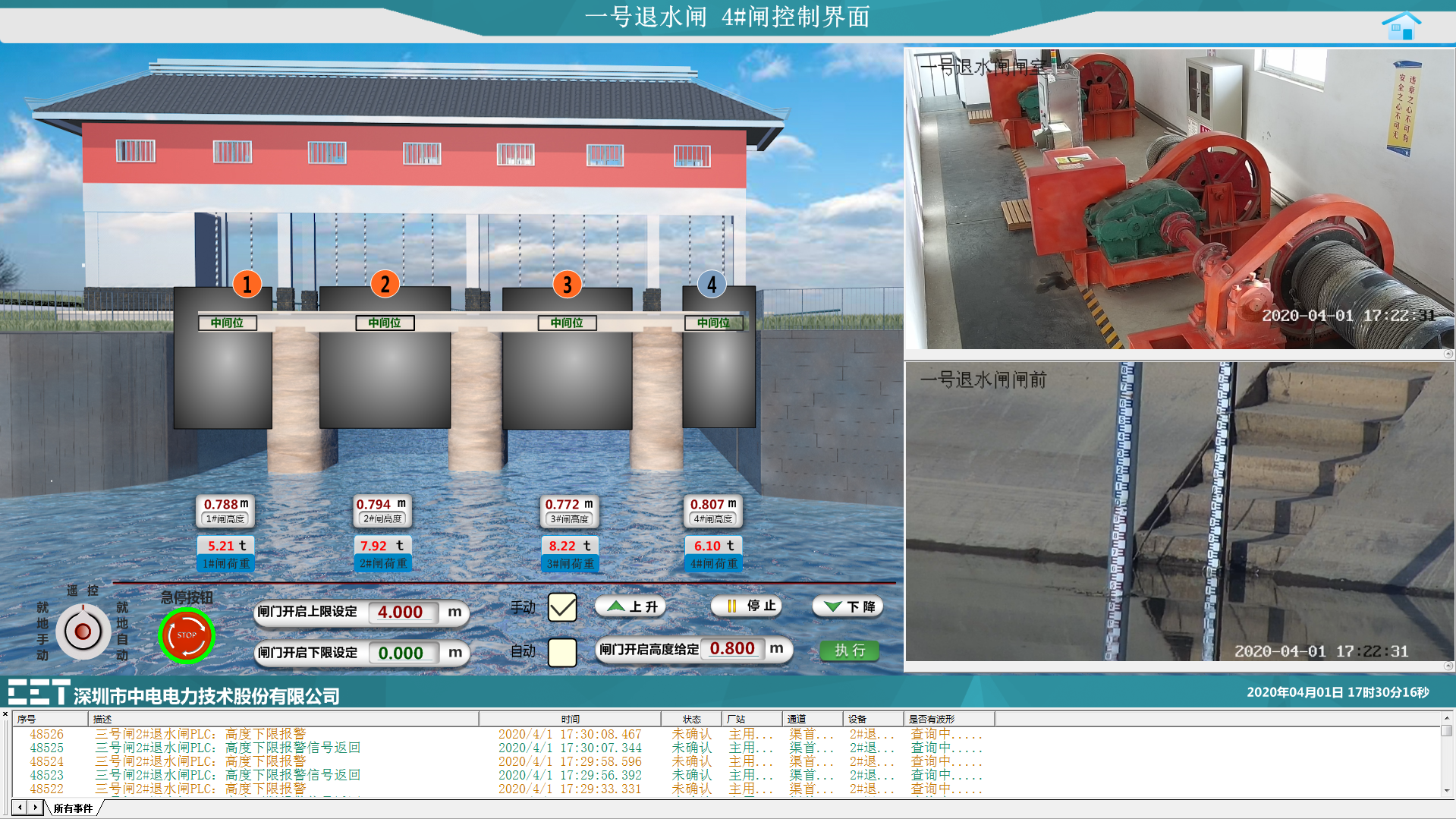

实现各闸门开度、荷重、运行参数的实时在线监测，并具备可靠的远程监测、远程管理、远程控制和调节以及运行状况异常告警和处理预案功能。


 √ 视频监控系统建设

实现远程可视化监控，为水量调度决策提供参考。


（二）

管理所（段）站级监控系统建设，包括本地通讯网络系统建设和管理所（段）站级自动化监控设施建设。
√ 本地通讯网络系统建设
15 座闸站与相应管理所段之间的通讯网络建设，实现各闸站与管理所（段）之间的高速数据通信；

√  管理所（段）站级自动化监控设施建设建设

后台监控计算机设备及软件系统，实现各管理所（段）对前端15座涵闸的自动化运行监控和调节。

（三）

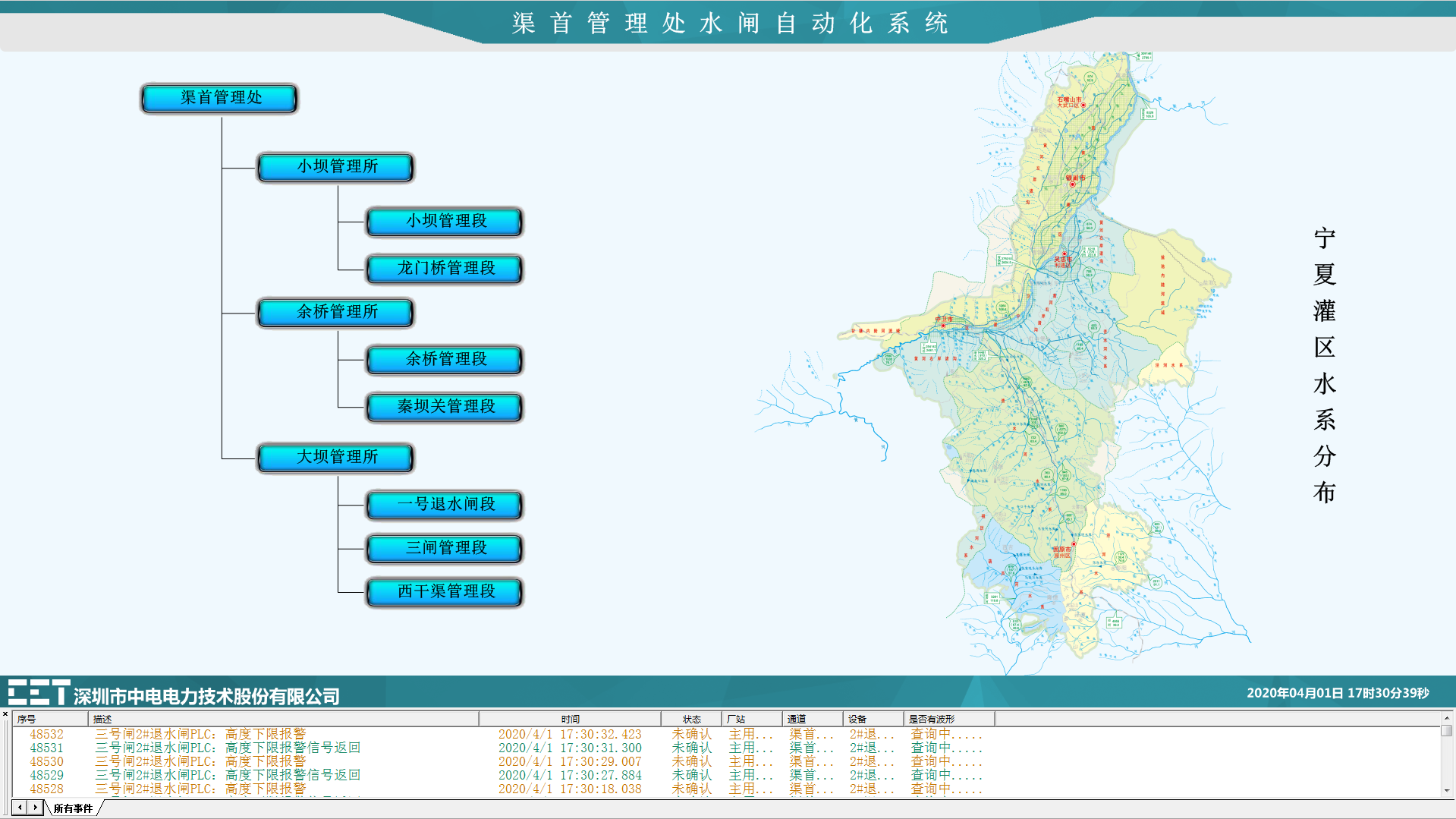

为渠首、惠农渠、唐徕渠3个管理处提供远方调度自动化监控系统建设。
√ 远程通讯网络系统构建

利用渠首、惠农渠、唐徕渠3个管理处与所辖管理所段之间的政务外网，实现各管理处与远方管理所（段）及闸站之间的安全数据通信。


√ 远方调度自动化监控设施建设建设

监控计算机设备及软件系统和三级管理体系，实现各管理处与各系统之间的融合通信和权限管控。
构建远方管理处调度层、现地管理所（段）站级监控层、闸站内本地监控层之间三级管理体系，达到3个管理处对前端闸站的数据采集、视频信息采集和闸门自动化调度管理。

（四）

为其实现水利数据信息平台的信息接入。
实现与水利厅数据信息平台进行数据共享和交换，为宁夏引黄灌区水量调度提供决策支持服务。
