近年来，随着互联网与5G的快速发展使得数据流量需求不断增加，驱动着数据中心向着更高吞吐和更大带宽的方向发展，服务器网卡和接入交换机都在向着下一代100G接口演进—DSFP。本篇文章为您简单介绍100G DSFP封装。


关于DSFP封装定义


DSFP(Dual Chanel Small Form-factor Pluggable) 是MSA定义的一款双发双收模块封装，支持两个电通道，兼容SFP+/SFP28封装，是一款可为高速率网络提供高密度、低成本解决方案的光模块。


关于DSFP封装特点

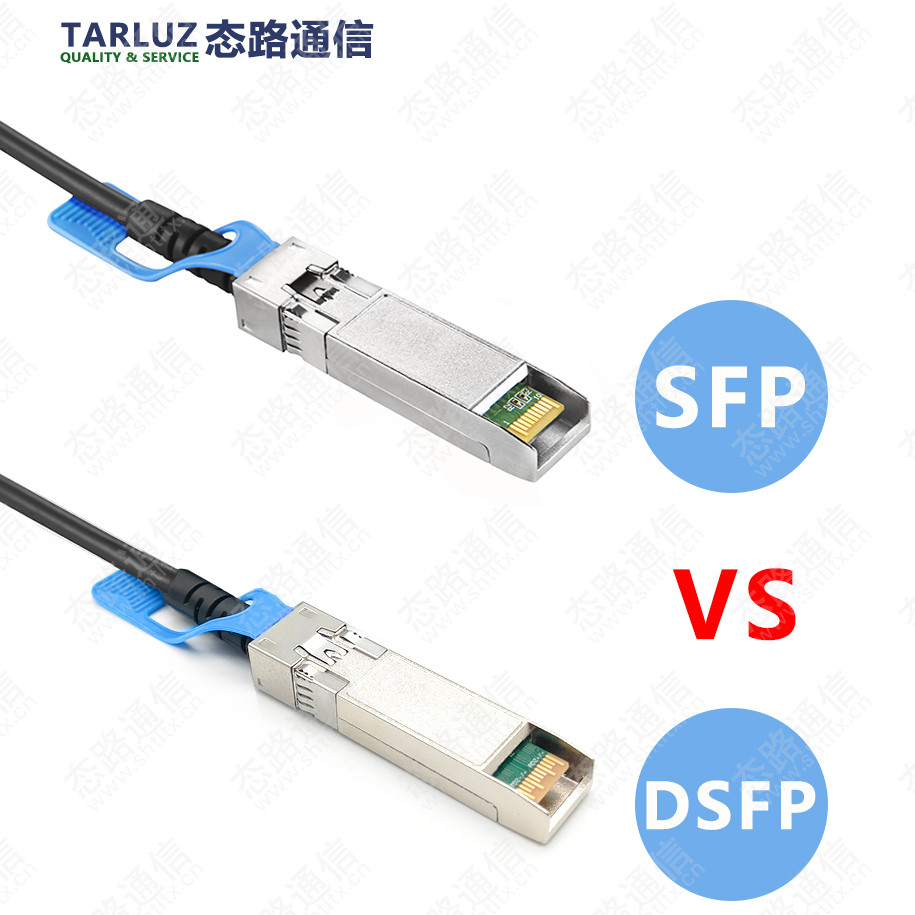

图片 DSFP模块与SFP+/SFP28模块结构兼容




图片 DSFP有2个TX/RX高速引脚对，比SFP+/SFP28多一个TX/RX引脚对


图片 DSFP模块支持两个信号通道，使传输和接收容量增加一倍。

可支持56Gbps(2×28G NRZ)和112Gbps(2×56G PAM4)的传输速率。

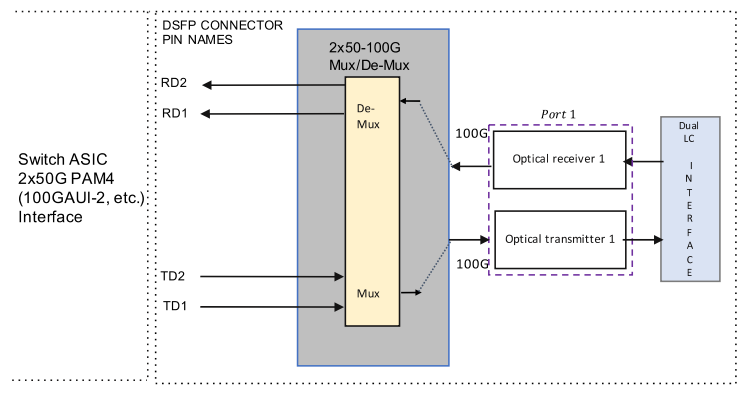

Block diagram for 100GBASE-DR（来源DSFP-DD MSA协议）

关于DSFP封装DAC和AOC


下一代数据中心应用的100G DSFP光互联产有100G DSFP DAC高速线缆和100G DSFP AOC有源光缆，应用于数据中心接入层高速互联，进一步完善了下一代PAM4系列高速产品的整体解决方案。

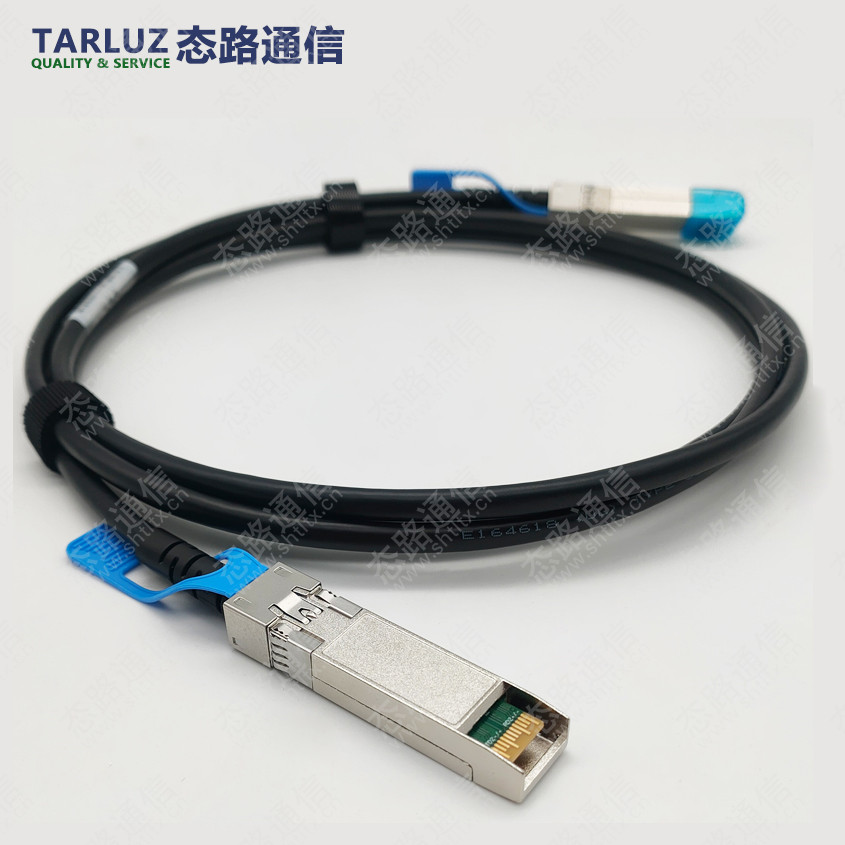

图片 100G DSFP DAC高速线缆



  • 符合 DSFP MSA、IEE802.3cd协议

  • 传输速率可达106.25Gbps

  • 传输距离3米

  • 3.3V电压

  • 工作温度：0°C to +70 °C

  • 符合RoHS标准

  • 可热插拔

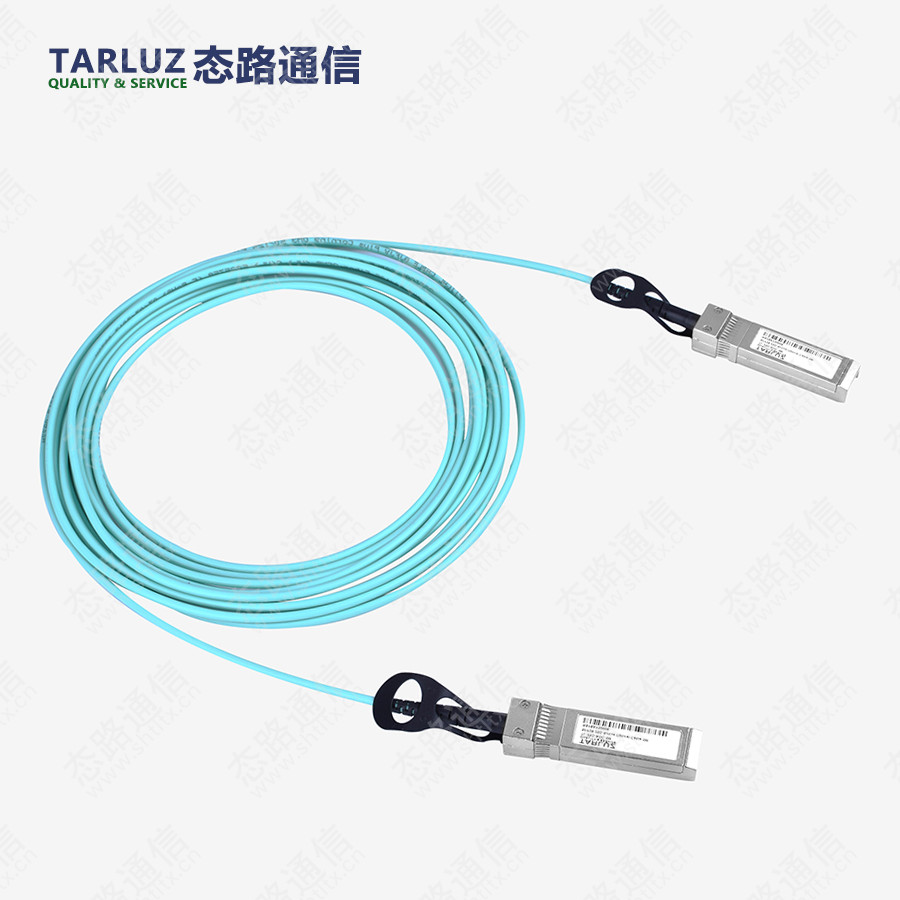

图片 100G DSFP AOC有源光缆



  • 符合 DSFP MSA、IEE802.3cd协议

  • 传输速率可达106.25Gbps

  • 传输70m@OM3，100m@OM4

  • 2通道850nm VCSEL阵列

  • 2通道PIN阵列

  • 支持数字诊断功能

  • 功耗<3.5W

  • 3.3V电压

  • 工作温度：0°C to +70 °C

  • 符合RoHS标准

  • 可热插拔
