防孤岛保护装置的“孤岛”是什么？

光伏的“孤岛效应”通俗理解是指在并网光伏发电系统中电网因外部原因失压或断开的情况下，光伏发电设备仍作为孤立电源对负载供电，形成供电孤岛这一现象。

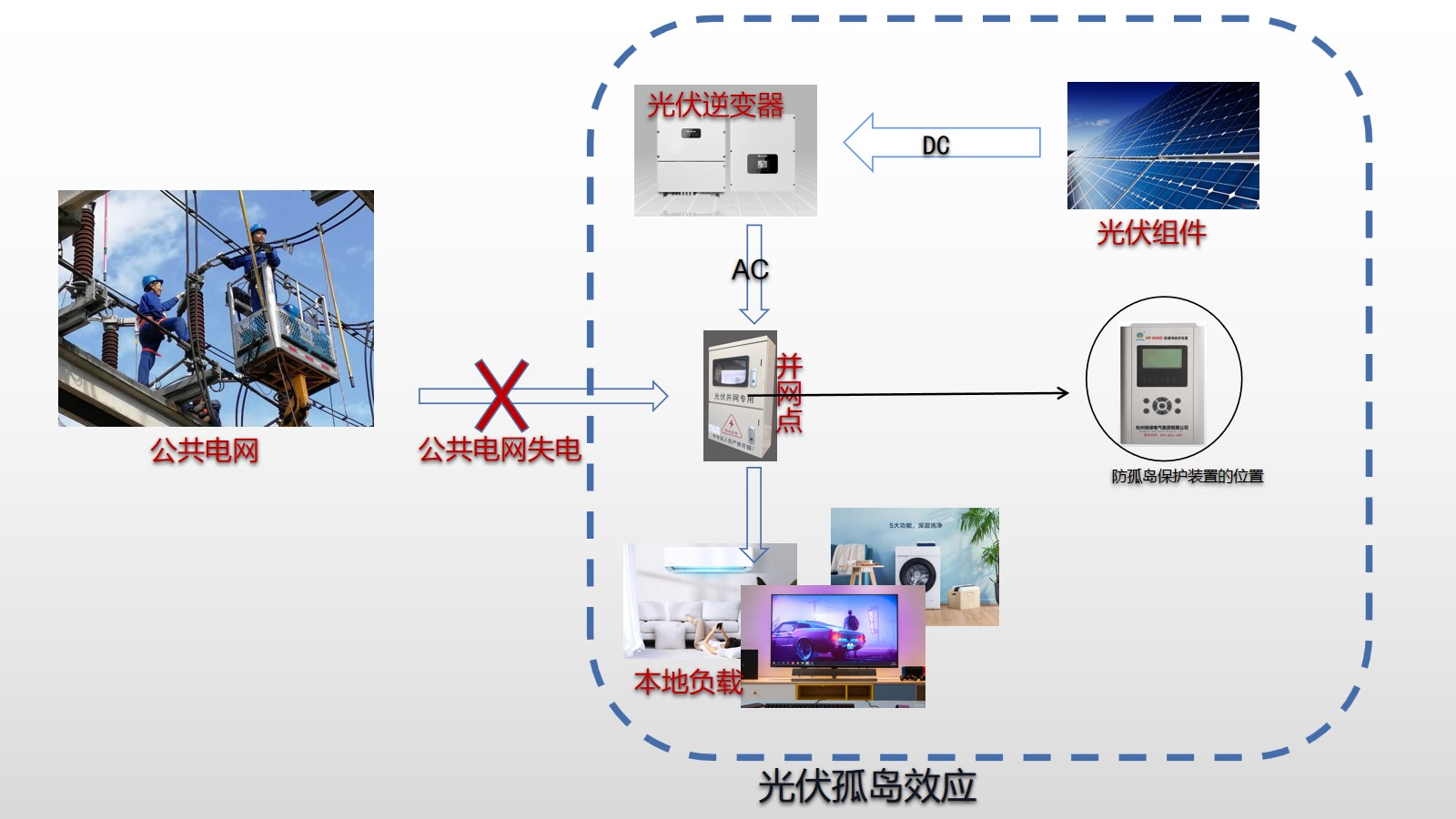

孤岛效应图解

为什么要防“孤岛”？

非计划性孤岛效应的发生会产生巨大的危害：
（1）当电网停电检修时，电力工作人员可能不清楚光伏发电站的存在，若并网光伏电站的逆变器仍继续供电，可能危及电力工作人员的安全；
（2）当光伏孤岛效应发生时，电网不能控制供电孤岛的电压和频率，电压幅值和频率的波动会对用电设备造成损坏；
（3）如果光伏逆变器仍然在发电，由于光伏并网系统输出电压和电网电压之间产生相位差，当电网重新恢复供电时会产生浪涌电流，可能会引起再次跳闸或对光伏发电系统、负载和供电系统带来损坏。

防孤岛保护装置的作用

防孤岛保护装置又称为“防孤岛检测装置”，可以在检测孤岛效应的发生，并解除并网开关。当光伏本侧或者电网侧任何一侧出现频率、电压或者过载运行时给两侧主设备造成冲击时，防孤岛装置会迅速向并网开关发出命令，让其跳闸，保证两侧主设备不受伤害，避免事故扩大。防孤岛保护装置带有失压跳闸、检有压自动合闸功能，当故障解除后，光伏两侧都处于正常状态。这时防孤岛保护装置会检测到相关信号，自动合上并网开关，省去人工并网的繁琐。

防孤岛保护装置怎么用？

防孤岛保护装置通常分高压防孤岛保护装置和低压防孤岛保护装置两种，应用于110kV、66kV、35kV、10kV、0.4kV以及380V电压等级的光伏发电、风电、沼气发电等分布式新能源电站中。高压防孤岛保护装置一般与电能质量在线监测装置、故障解列装置、频率电压紧急控制装置组屏安装，也可分散安装于并网柜。低压防孤岛保护装置一般安装在并网柜中，也可以组屏安装。

防孤岛保护装置怎么选

防孤岛保护装置对于光伏发电项目基本属于必上的二次设备，市场上防孤岛保护装置型号较多，价格差异较大，请依据项目具体技术要求来选型。WK-91S5
