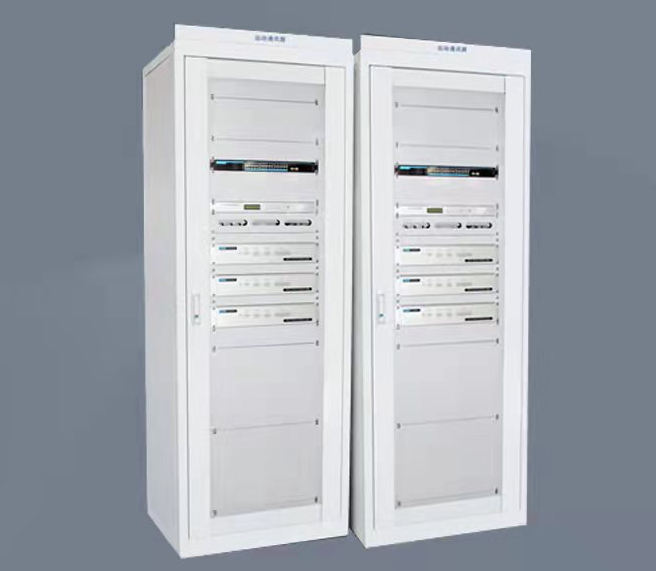

什么是调度数据网屏？

调度数据网屏可用于光伏电站中，安装于光伏二次预制舱中。主要是将远动屏需要远传的数据进行进一步加工，从而使其能够以更高的速率和准确率传送到主站，使供电公司调度部门配合接收数据。调度数据网屏主要由工业级以太网交换机、远动通迅装置、规约转换装置、纵相加密装置、光端机等通迅装置组成。调度数据网屏主要作用是将电力自动化数据集中传给供电公司的调度中心集中管理，是电网调度自动化、管理现代化的基础，是确保电网安全、稳定、经济运行的重要手段，是电力系统的重要基础设施，其在协调电力系统发、送、配、用电等组成部分的联合运转及保证电网安全、稳定、可靠的运行方面发挥了重大的作用。

光伏调试数据网屏

光伏调度数据网屏的组成构成一般由2M业务及100M业务组成，每组配套路由器1台、电力专用纵向加密装置2台、交换机2台。路由器负责数据业务传输，两个纵向加密装置分位实时信息区和非实时信息区，一台纵向加密配套一台交换机做业务处理。电力主网完整一套调度数据网设备配置一般为路由器2台、电力专用纵向加密装置4台、交换机4台。
光伏调试数据网屏的优势

高可靠性

1.设备本身的可靠性（热插拔、热备用、双电源等）；
2.网络设计的可靠性要求较高；
3.关闭任一台设备/断任一条链路网络不能中断。
4.实时性
5.低网络延迟；
6.网管能够实时反映网络拓扑、故障等的变化。
7.安全性
8.安全隔离；
9.设备安全；
10.安全控制和安全监测；
11.安全管理。

光伏调度系统

1.调度数据网屏的安全分区设计原则
2.安全区Ⅰ（实时控制区，安全保护的核心）
3.凡是具有实时监控功能的系统或其中的监控功能部分均应属于安全区Ⅰ。如各级调度的SCADA（AGC/AVC）系统、EMS系统、WAMS系统、配网自动化系统（含实时控制功能）以及电力系统实时监控系统等，其面向的使用者为调度员和运行操作人员，数据实时性为秒级，外部边界的通信均经由SPDnet的实时VPN。
4.安全区Ⅱ（非控制业务区）
不直接进行控制但和电力生产控制有很大关系，短时间中断就会影响电力生产的系统均属于安全区Ⅱ。属于安全区Ⅱ的典型系统包括PAS、水调自动化系统、电能量计费系统、发电侧电力市场交易系统、电力模拟市场、功角实时监测系统等。其面向的使用者为运行方式、运行计划工作人员及发电侧电力市场交易员等。数据的实时性是分级、小时级、日、月甚至年。该区的外部通信边界为SPDnet的非实时VPN。
5.安全区Ⅲ（生产管理区）
该区的系统为进行生产管理的系统，典型的系统为DMIS系统、DTS系统、雷电监测系统、气象信息以及电力系统生产管理信息系统等。该区中公共数据库内的数据可提供运行管理人员进行web浏览。该区的外部通信边界为电力数据通信网SPInet。
6.安全区IV（办公管理系统）
包括办公自动化系统或办公管理信息系统。该区的外部通信边界为SPInet或因特网。
