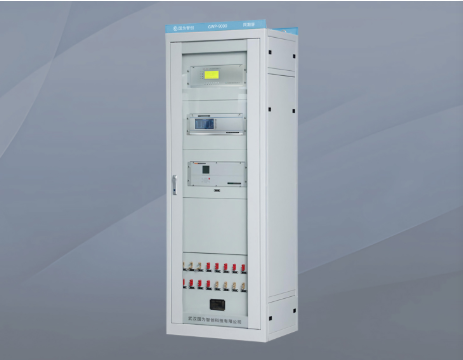

同期保护屏的作用和原理

一、同期保护屏的作用
防止非同期并列
          非同期并列是指待并系统（如发电机）与运行系统的频率、电压、相位未达到同步条件时强行并列，会产生巨大的冲击电流（可达额定电流的数倍至数十倍），导致发电机绕组变形、绝缘损坏，甚至引发系统振荡或解列。同期保护屏通过实时监测和判断并列条件，闭锁不符合要求的并列操作。
确保并列过程安全可控
          实时监测待并系统（如发电机）与系统侧的电压、频率、相位差；
          当参数差值在允许范围内时，发出允许并列信号（如合闸指令）；
          当参数不满足条件时，禁止合闸并报警，避免设备损坏。
          支持多种同期方式
          手动同期：操作人员通过屏柜上的按钮和仪表手动调节参数，保护屏提供同期条件判断；
          自动同期：与自动准同期装置（ASS）配合，自动调节发电机转速和电压，实现快速、精准并列。
故障预警与保护配合
          监测同期回路的异常（如电压互感器断线、同期装置故障），发出告警信号；
          与其他保护装置（如差动保护、过流保护）联动，在并列异常时快速切除故障。

二、同期保护屏的工作原理
1. 核心原理：同期并列的三大条件
          并列操作需满足以下条件，同期保护屏通过检测这些参数实现逻辑判断：
          电压相等：待并侧与系统侧电压差值≤5%~10% 额定电压；
          频率相等：频率差值≤0.1~0.5Hz；
          相位相同：相位差≤5°~10°（接近零相位差）。
2. 硬件组成与工作流程
          同期保护屏的核心部件及原理如下：
          电压 / 频率测量单元
          通过电压互感器（PT）采集待并侧（如发电机）和系统侧的电压信号，转换为数字量；
          计算两侧电压的幅值、频率及相位差，如：
          电压幅值差 = |U₁ - U₂| / Uₙ × 100%（Uₙ为额定电压）；
          频率差 = |f₁ - f₂|；
          相位差通过波形过零点或相量计算得出。
          逻辑判断单元（同期装置）
          对比测量参数与整定值（如电压差≤10%、频率差≤0.2Hz），生成 “允许并列” 或 “禁止并列” 信号；
          典型逻辑：当电压、频率、相位差均满足条件时，输出合闸脉冲；任一条件不满足时，闭锁合闸并触发报警。
执行与信号单元
          合闸回路：收到允许信号后，驱动合闸继电器，接通断路器合闸线圈；
          信号指示：通过指示灯（如 “同期条件满足”“频差大”“压差大”）和蜂鸣器反馈状态；
          故障录波：部分屏柜具备数据记录功能，存储并列过程中的参数变化，便于事后分析。
3. 同期并列的动作逻辑示例
以发电机并网为例，同期保护屏的工作流程如下：
          参数采集：PT 接入发电机电压（U_G）和系统电压（U_S），测量单元实时采样；
          差值计算：计算 ΔU（电压差）、Δf（频率差）、Δδ（相位差）；
条件判断：
          若 ΔU ≤ 10% Uₙ、Δf ≤ 0.2Hz、Δδ ≤ 10°，则输出合闸信号；
          若任一参数超阈值，延时后重新判断（避免暂态干扰误闭锁），持续超限时闭锁并报警；
          合闸控制：断路器合闸后，同期保护屏检测到并列成功，退出同期逻辑；若合闸失败，启动故障处理流程（如断开断路器、报警）。
4. 现代同期保护屏的技术特点
          微机化与数字化：采用微处理器（如 DSP、PLC）替代传统电磁式继电器，提高计算精度和抗干扰能力；
          通信接口：支持 IEC 61850 等通信协议，与变电站自动化系统（SAS）联网，实现远程监控和参数整定；
          防误操作设计：设置 “同期投入 / 退出” 压板、操作权限密码，避免误触发电网并列

三、延伸：非同期并列的危害与同期保护的重要性
          危害示例：若发电机与系统频率差为 1Hz 时并列，冲击电流可达额定电流的 20~30 倍，导致发电机转子绕组过热、定子绕组变形，甚至引发系统稳定破坏；
          行业标准：根据《电力系统安全稳定导则》，重要设备并列时必须配置同期保护，且同期装置的动作误差需≤±0.1Hz（频率）、±5%（电压）、±5°（相位）。
          通过同期保护屏的精准监测与控制，电力系统可实现安全、可靠的并列操作，保障发电设备和电网的稳定运行
