电气微机五防系统是电力系统安全运行的核心保障体系，通过融合微机逻辑控制、电气闭锁与机械闭锁三重技术，强制规范倒闸操作流程，彻底杜绝误分合断路器、带负荷分合隔离开关、带电挂接地线、带地线送电及误入带电间隔五类恶性事故，确保人员、设备及电网安全。

微机五防系统的详细介绍：https://www.guoweizhichuang.com/biandianzhanxitong/502.html

一、防误闭锁技术体系详解

1. 微机逻辑闭锁
操作预演机制
   在模拟屏或计算机监控系统人机界面（HMI）上模拟操作步骤，系统基于预置五防规则实时校验逻辑合法性。若检测到违规操作（如带负荷分刀闸），立即触发声光报警并中断预演流程。

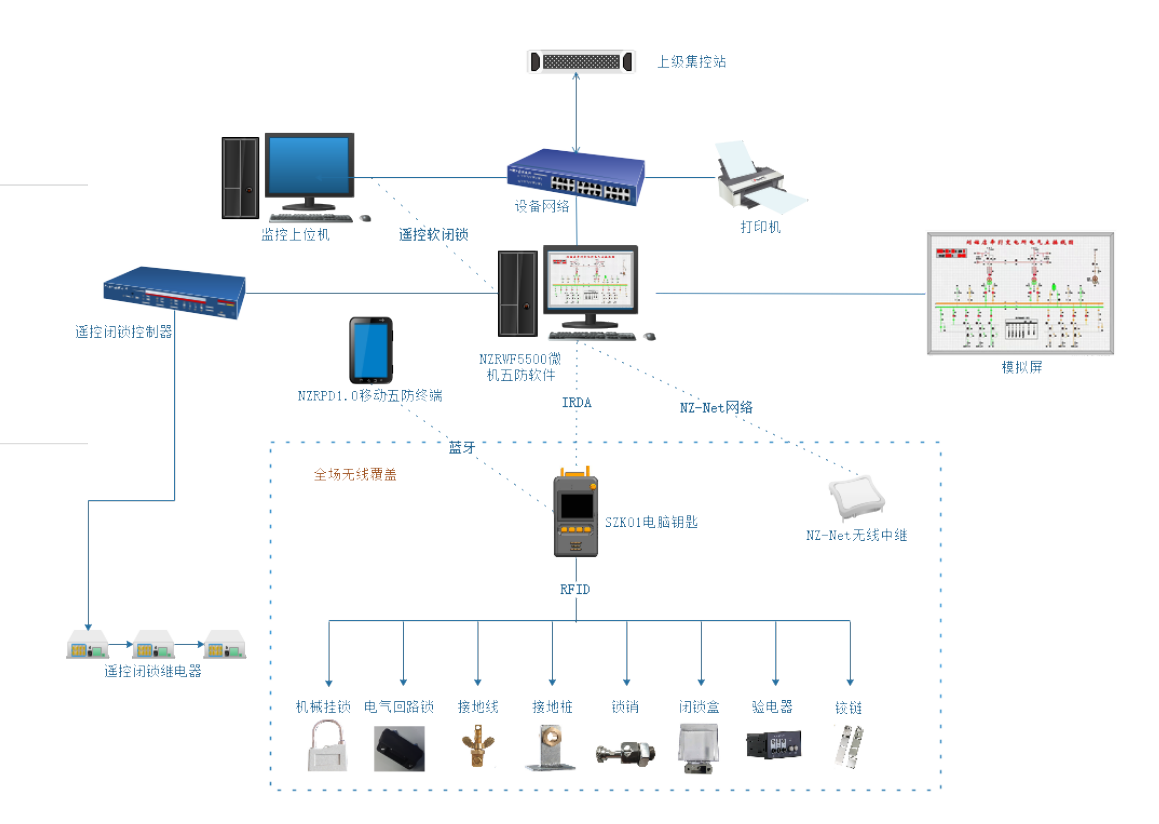

电子授权执行

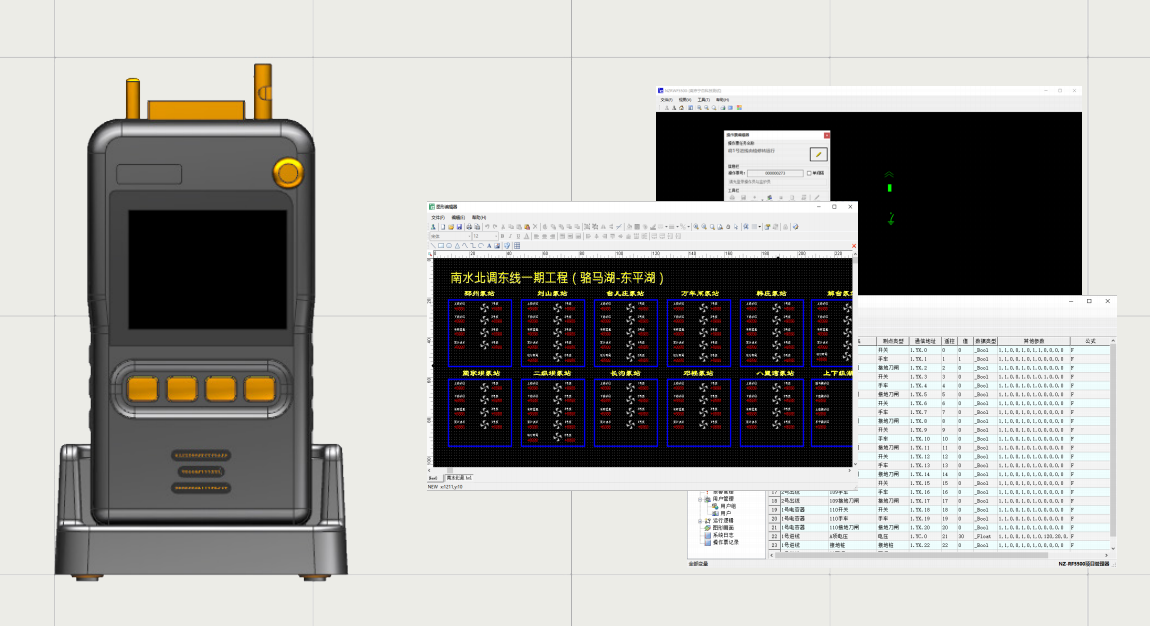

   预演通过后自动生成数字操作票，同步授权电脑钥匙解锁权限。操作人员持电脑钥匙至现场，依次开启编码锁具（如断路器操控权限锁、接地刀闸挂锁），实现分步操作许可与记录。
2. 电气闭锁
回路联锁设计
利用断路器、隔离开关的辅助触点串联接入电磁锁控制回路。典型场景：断路器处于合位时，其辅助常开触点闭合，导通闭锁继电器电源，强制切断相关隔离开关操作回路电源，使其无法分合。
带电显示闭锁
高压带电显示装置（如电容分压传感器）实时监测设备带电状态。若检测到高压存在（＞35%额定电压），立即输出接点信号闭锁接地刀闸操作回路，防止带电合地刀。
3. 机械闭锁
物理互锁结构
隔离开关与接地刀闸共用操作转轴：机械联动结构确保两者物理互斥，隔离开关合位时转轴卡槽锁定地刀操作杆，反之亦然。
开关柜手车-接地开关联锁：手车处于“工作位置”时联动挡板阻挡接地开关合闸手柄；接地开关合位时联杆插入手车导轨限制其移动。


二、五防核心逻辑规则深度解析

基本五防目标
防止误分/合断路器（避免非指令性开关动作）
防止带负荷分/合隔离开关（杜绝电弧短路）
防止带电合接地刀闸或挂接地线（防范相间短路及触电）
防止带地线或接地刀闸合闸送电（避免金属性短路）
防止误入带电间隔（保障人员安全）
逻辑闭锁设计原则
直接电气连接设备闭锁
同一电气节点设备（如母线刀闸与出线刀闸）须双向闭锁：刀闸合位时闭锁地刀操作；地刀合位时闭锁刀闸操作。开关、熔断器、变压器等视为电气导体元件，其两侧刀闸与地刀均纳入闭锁链。
开关-刀闸联动闭锁
断路器合闸状态强制闭锁本间隔所有刀闸分合操作机构（通过辅助触点+电磁锁实现），确保分合刀闸前断路器处于分位。
接地装置等效管理
固定接地桩与接地刀闸等效管理，操作授权均纳入微机五防系统。接地桩挂接前需验证系统停电状态，RFID地桩位置实时反馈系统数据库。
操作顺序硬性约束
母线侧刀闸操作优先于线路/主变侧刀闸：合闸时先合母线侧刀闸，后合线路侧刀闸；分闸时先分线路侧刀闸，再分母线侧刀闸。微机预演流程强制按此顺序执行。
等电位操作环路校验
合环操作（如倒母线）执行最后一处刀闸合闸前，系统校验环网内所有开关、刀闸均处于合位；解环操作时首个刀闸分断前校验路径完整性，防止断点错位。


三、关键设备闭锁逻辑专项说明

1. 变压器操作安全逻辑
中性点接地强制闭锁
110kV及以上电压等级变压器停送电操作前，必须合上中性点接地刀闸（GB/T 35722强制规定）。操作指令触发时，系统自动验证中性点地刀状态，未合则闭锁下一步操作。
消弧线圈操作限制
严禁带消弧线圈执行变压器操作。多台变压器共用消弧线圈时，运行变压器中性点按带电设备管理，中性点闸刀操作纳入五防逻辑授权。
2. 特殊主接线闭锁策略
3/2断路器接线方式
边开关检修隔离：开关分位→拉开两侧刀闸（转入试验位）→允许分合开关（试验操作闭锁解除）。
中开关操作闭锁：中开关分位且两侧刀闸分位时，闭锁其两侧隔离开关操作，防止误入运行间隔。
3. GIS与开关柜闭锁层级
成套设备三重防误集成
机械程序锁：手车/隔板位置与操作手柄机械联锁，错误顺序直接卡死机构；
电气回路闭锁：二次回路串联分/合闸继电器节点，逻辑错误时闭锁控制电源；
微机授权覆盖：电脑钥匙解锁码与设备编码匹配，超权限操作无法获得开锁指令。

四、系统设计合规与运行保障

防误主机核心功能
实时比对变电站SCL模型（IEC 61850标准）与实际设备状态，动态校验五防规则；
输出DL/T 687标准格式操作票，经双通道加密传输至电脑钥匙；
闭锁逻辑需通过国家电网Q/GDW 11698认证测试。
异常处置与审计机制
紧急解锁管控：机械紧急钥匙与电子授权密码分离保管，启用时需双人签字+视频复核；
操作回溯分析：误操作事件触发自动录波，追溯逻辑漏洞并生成修正建议报告。
延伸安全防护
带电间隔门禁联动：高压间隔网门锁具与设备带电信号绑定，带电状态无法通过常规解锁开启；
智能地线管控：地线装拆位置安装RFID传感器，实时回传位置信息至五防系统比对授权记录。

五、技术演进方向

物联网深度集成
智能锁具状态（如电磁锁电源、机械卡位）实时回传系统，实现操作闭环验证，杜绝“走空程”风险。
AI规则动态优化
深度学习历史操作数据（10万+样本库），自动识别潜在逻辑冲突，动态升级闭锁规则库。
数字孪生预演平台
基于三维变电站模型实时仿真操作连锁反应，提前预警机械干涉、安全距离不足等物理风险。
合规依据：系统设计须严格遵循《Q/GDW 1799.2-2013 电力防止电气误操作安全管理规范》及IEC 61850-7-420 LN防误逻辑节点定义，现场验收参照DL/T 995继电保护规程附录F执行。
