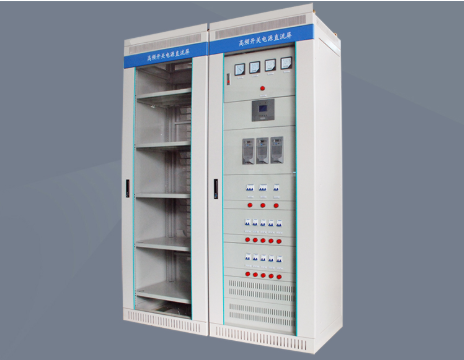

详细介绍一下交直流一体化电源屏的工作原理

二、各模块工作原理详解
1. 输入模块：电源接入与切换
         输入模块是电源屏与外部供电系统的接口，核心功能是接入多路外部电源并实现自动切换，确保供电连续性。
         接入电源类型：通常接入 2 路及以上外部电源（如市电、柴油发电机、光伏等），其中 1 路为主电源，其余为备用电源。
切换逻辑：
正常情况下，主电源（如市电）通过输入模块进入系统；
         当主电源故障（如断电、电压 / 频率超出阈值）时，输入模块内的自动切换开关（ATS） 会在毫秒级时间内切换至备用电源（如发电机），避免供电中断。
         切换依据：通过电压传感器、频率传感器实时监测主电源参数，当参数超出设定范围（如市电电压低于 180V 或高于 250V），触发切换指令。
2. 交流处理模块：交流电源的净化与分配
         交流处理模块负责对输入的交流电进行 “净化” 处理，并分配给交流负载（如照明、通风设备、仪器仪表等），确保交流电源稳定可靠。
核心功能：防雷保护→滤波稳压→交流配电。
         防雷保护：通过氧化锌避雷器、浪涌保护器（SPD） 吸收外部雷电或电网冲击产生的瞬时高电压（如雷击导致的数千伏尖峰电压），避免高压损坏后级设备。
滤波稳压：
         滤波：通过LC 滤波器（电感 + 电容组合） 滤除电网中的高频杂波（如电机启动产生的谐波），使交流电波形更接近正弦波；
         稳压：通过交流稳压器（如伺服式稳压器、开关电源式稳压器） 补偿电网电压波动（如市电电压从 220V 波动至 190V 或 240V 时），输出稳定的 220V/380V 交流电。
         交流配电：经处理后的交流电通过交流配电单元（含空气开关、接触器） 分配至不同交流负载（如按 “照明回路”“通风回路”“备用回路” 分区），并通过开关实现负载的单独通断控制（便于故障隔离）。
3. 直流处理模块：交流转直流与稳压
         直流处理模块是将交流电转换为稳定直流电的核心，为直流负载（如继电保护装置、通信设备、控制回路等）供电，同时负责对储能模块（蓄电池）的充放电管理。
核心流程：交流输入→整流→滤波→稳压→直流配电。
         整流环节：通过整流器（如晶闸管整流器、高频开关整流器） 将交流电（AC 220V/380V）转换为脉动直流电（未稳压的直流）。
         高频开关整流器是主流方案：利用 “高频变换技术”（将 50Hz 交流电先逆变为高频交流电，再通过整流桥转为直流），转换效率可达 90% 以上，且体积小、发热低。
滤波与稳压环节：
         滤波：通过电解电容、电感滤除整流后的脉动成分，使直流电波形平滑（如将脉动电压从 “波动 ±10V” 降至 “波动 ±0.5V”）；
         稳压：通过反馈控制电路实时监测输出直流电压（如设定为 DC 220V 或 110V），当输入电压波动或负载变化时，自动调节整流器的输出（如调整晶闸管导通角、高频开关频率），确保直流电压稳定在 ±2% 误差范围内。
         直流配电：稳定后的直流电通过直流断路器、熔断器分配至各直流负载（如保护装置、信号灯、直流电机等），同时预留接口与储能模块（蓄电池）连接，实现 “充电” 或 “放电” 联动。
4. 储能模块：断电时的应急供电
         储能模块以蓄电池组为核心（通常为阀控式密封铅酸蓄电池、锂电池），作用是在外部电源完全中断时，为直流负载提供临时供电，是保障 “不间断直流供电” 的关键。
正常状态（浮充模式）：
         直流处理模块输出的直流电分为两部分：一部分供直流负载，另一部分通过充电管理单元为蓄电池组 “浮充”（小电流充电，电压略高于蓄电池额定电压，如 220V 系统浮充电压约 230V），确保蓄电池始终处于满电状态，且避免过充。
异常状态（放电模式）：
         当外部电源（市电、发电机）全部中断时，输入模块检测到 “无交流输入”，立即触发信号至直流处理模块，此时蓄电池组自动切换为供电源，通过直流配电单元向直流负载放电（放电电压稳定在额定值，如 220V），直至外部电源恢复或蓄电池电量降至保护阈值（通常保留 20% 电量，避免过放损坏）。
5. 监控模块：全系统的 “神经中枢”
         监控模块通过传感器、通信电路、控制芯片实现对电源屏全状态的监测、报警与控制，是保障可靠性的核心。
监测功能：
         实时采集参数：通过电压传感器、电流传感器、温度传感器监测：
         交流侧：输入电压、电流、频率，输出电压、负载电流；
         直流侧：整流器输出电压、电流，蓄电池电压、电流、温度、剩余电量（SOC）；
         设备状态：开关状态（断路器通断）、模块故障（如整流器失效）。
控制与响应功能：
         自动调节：当交流电压波动时，控制交流稳压器调整输出；当蓄电池电量低时，触发 “优先充电” 指令；
         故障报警：当参数超出阈值（如交流电压过高、蓄电池温度＞40℃），通过声光报警（指示灯、蜂鸣器）或远程通信（RS485、以太网）发送报警信号（含故障类型、位置）；
         保护动作：当发生短路、过流时，控制断路器自动跳闸；当蓄电池过放时，强制切断放电回路。

三、整体工作流程（正常与异常场景）
1. 正常工作场景（外部电源正常）
         外部电源（如市电）经输入模块接入，通过 ATS 确认为主电源有效，送入交流处理模块；
交流处理模块经防雷、滤波、稳压后，一部分交流电直接分配给交流负载（如照明）；
         另一部分交流电送入直流处理模块，经整流、滤波、稳压后，分为两路：一路供直流负载（如保护装置），另一路为蓄电池组浮充；
         监控模块实时采集各参数，确认无异常（如电压稳定、蓄电池满电），系统维持稳定运行。
2. 异常工作场景（外部电源中断）
         输入模块检测到 “市电中断、发电机未启动”，立即发送 “无交流输入” 信号；
         直流处理模块接收信号后，切断整流器输入，触发蓄电池组 “放电模式”，蓄电池通过直流配电单元向直流负载供电；
         交流负载因无交流输入暂时断电（若需不间断，可配置 UPS 子模块，此处不展开）；
         监控模块发出 “交流中断、蓄电池放电” 报警，并实时监测蓄电池电量，当电量低于 20% 时，发送 “紧急恢复电源” 信号至后台；
         外部电源恢复后，输入模块切换回主电源，直流处理模块重启整流器，先为蓄电池补充充电，再恢复正常供电。

四、核心技术亮点
         无缝切换：电源切换（主备交流、蓄电池与整流器）时间＜50ms，确保对敏感负载（如继电保护装置）无供电中断；
         冗余设计：关键模块（如整流器、监控单元）通常配置冗余备份（1+1 或 N+1），某一模块故障时自动切换至备用模块，不影响整体运行；
         智能管理：通过监控模块实现 “远程运维”（如后台查看电量、远程控制开关），降低人工维护成本。
         综上，交直流一体化电源屏通过 “多模块协同 + 智能监控”，实现了交直流电源的 “稳定接入 - 高效转换 - 可靠分配 - 应急储能” 全流程管理，确保在电力、轨道交通等关键领域中，负载设备始终处于稳定供电环境中。
