概述

      开关柜局放在线监测系统用于检测高压开关柜设备内部绝缘状态。开关柜局放在线监测系统由三合一(特高频+地电波+超声)局放传感器、局放监测主机(工控机)和后台监控系统组成。局放传感器可以安装在开关柜内部(优先电缆室内)，也可安装在开关柜外部(优先观察窗附近)，均通过LoRa(或其它通信方式)无线传输到站内工控机，再通过 485(或其它通信方式)或其它方式传输到后台监控系统。一个工控机最多可以支持 240个三合一局放传感器接入。

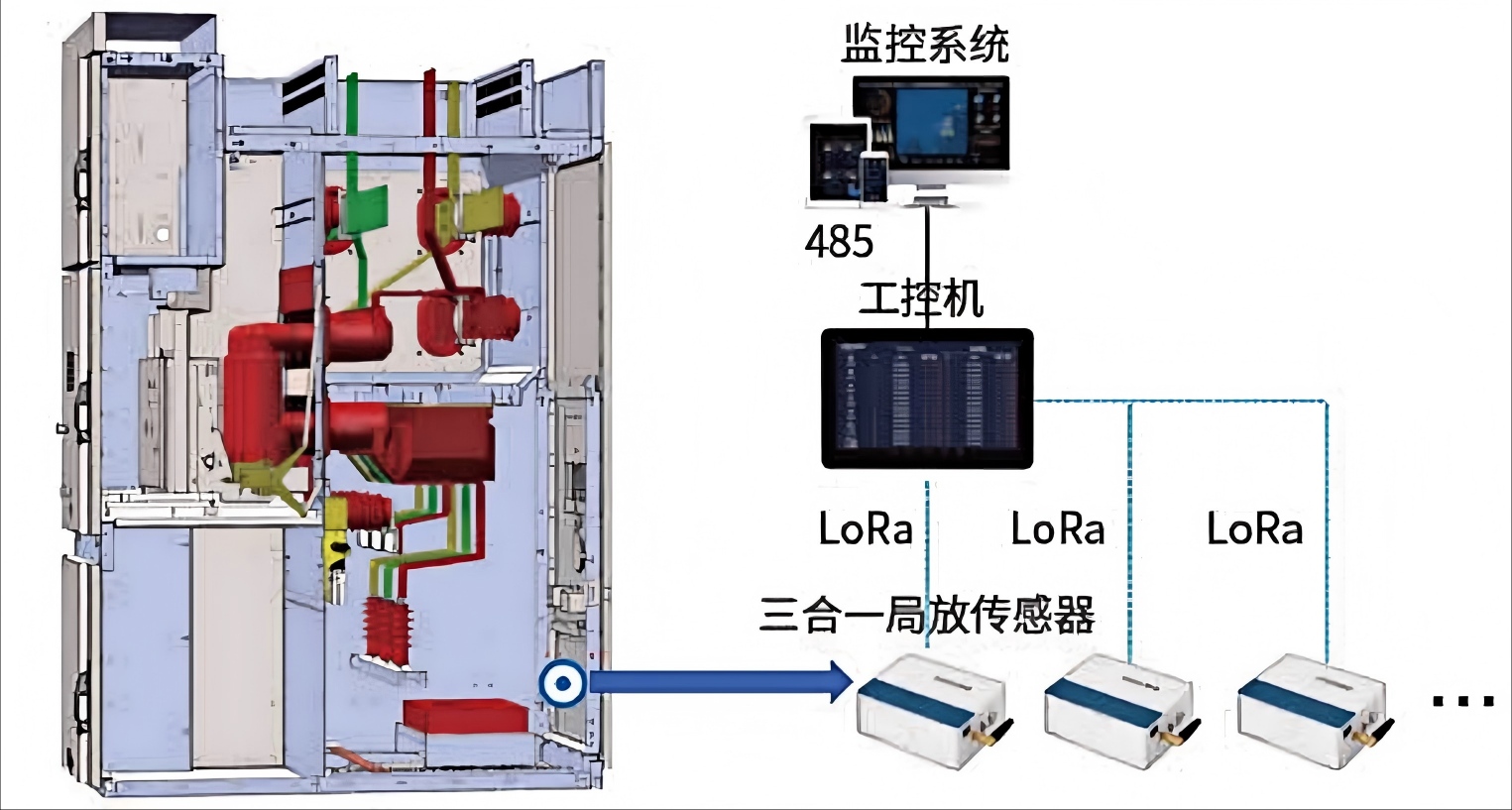

系统拓扑

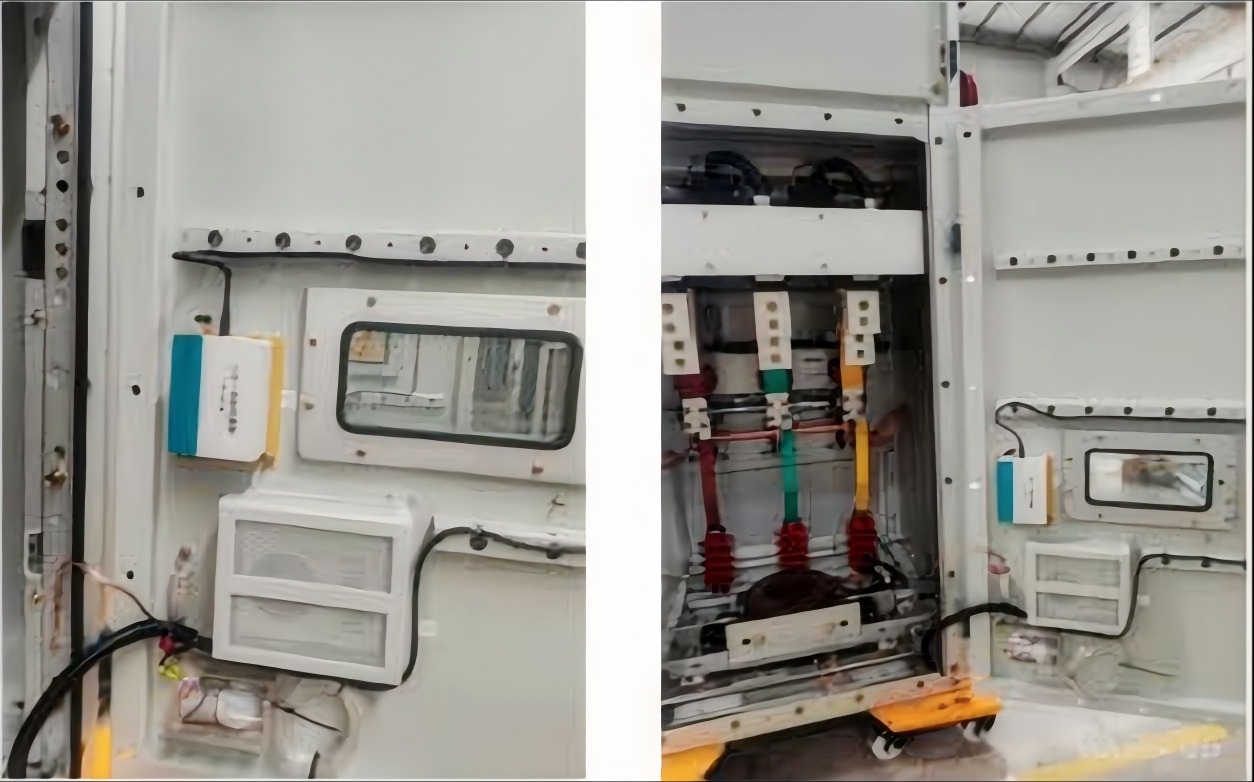

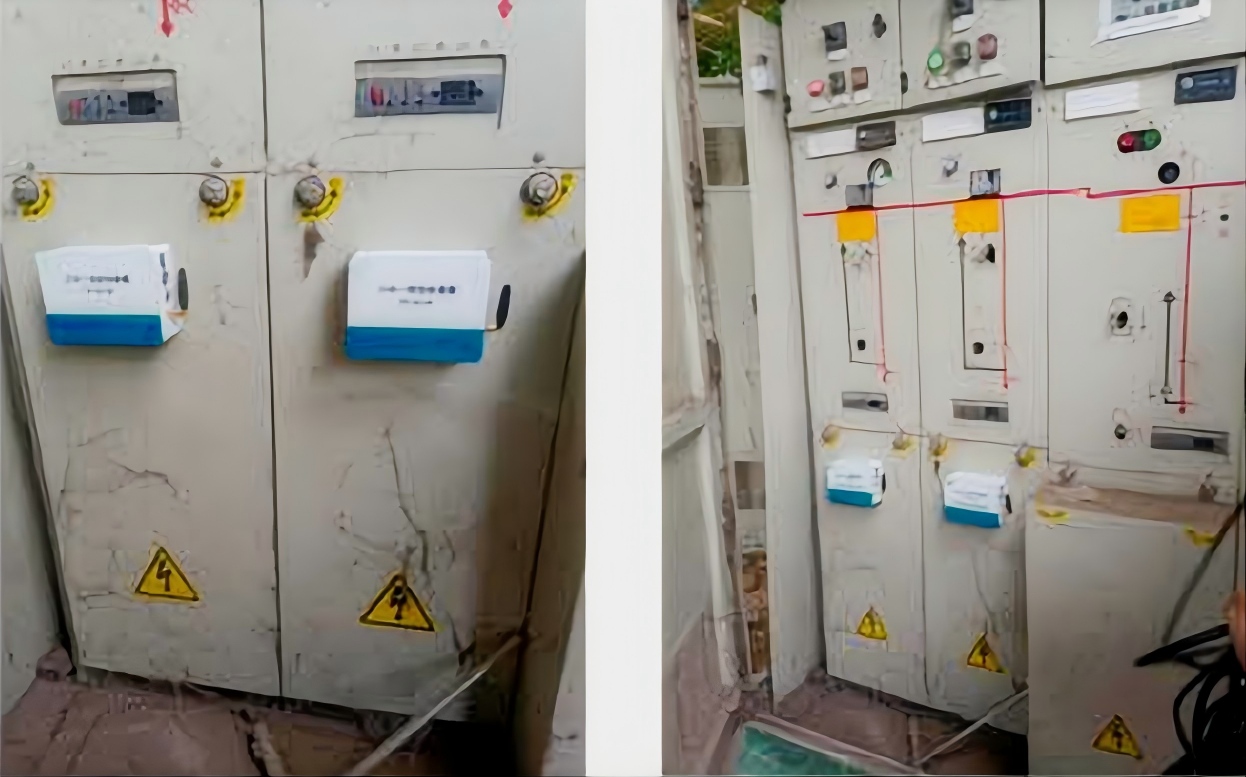

应用示例图
