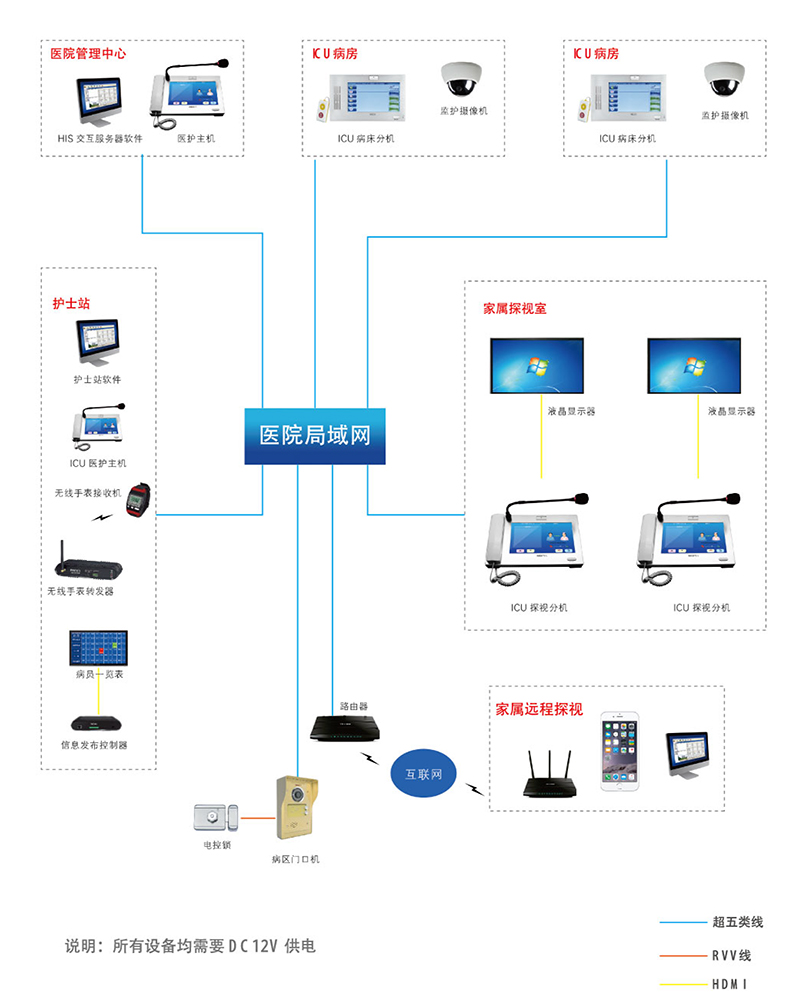

拓扑图

MEEYI-HIS交互服务器软件（全数字系统）

医院管理中心

应用设备：

MEEYI-ICU医护管理系统，医护主机

场景分析：

作为管理中心，要求稳定，高效，对突发事件发生单点和多点的迅速定位和迅速连线。

实现功能：

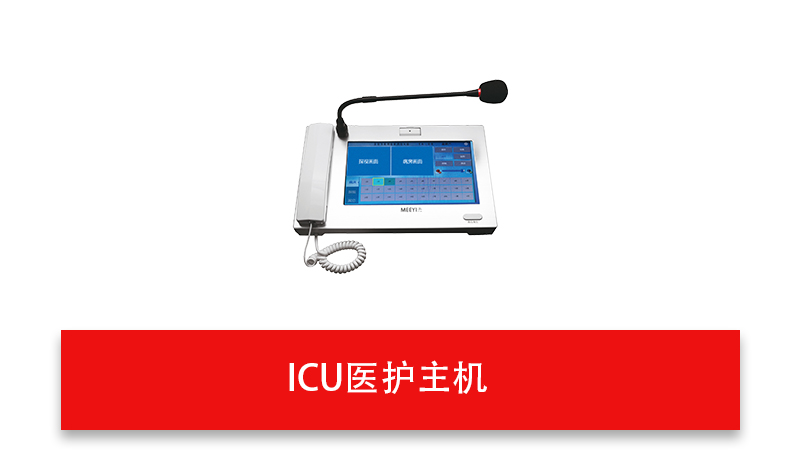

医护主机：

免提对讲、定点呼叫、双向对讲、可视对讲，通话计时、强行切断、呼叫转移、呼叫等待、监视监听、广播功能、可拓展录音录像、检测分机状态。

MEEYI-ICU医护管理系统：

数字字典维护、设备管理、门禁管理、数据信息管理、信息发布、医嘱信息查询、预约查询、病人信息一览、床位查询、床位管理、出入院管理、数据库管理，可拓展ICU媒体储存、ICU远程探视系统。

护士站

应用设备：

ICU医护主机、信息发布控制器，显示屏，无线手表转发器、无线手表

场景分析：

护士站的作为临床一线，不仅需要对接多方对讲呼叫，还需要对病人进行管理和信息公示，因此需要较为全面的功能。

实现功能：

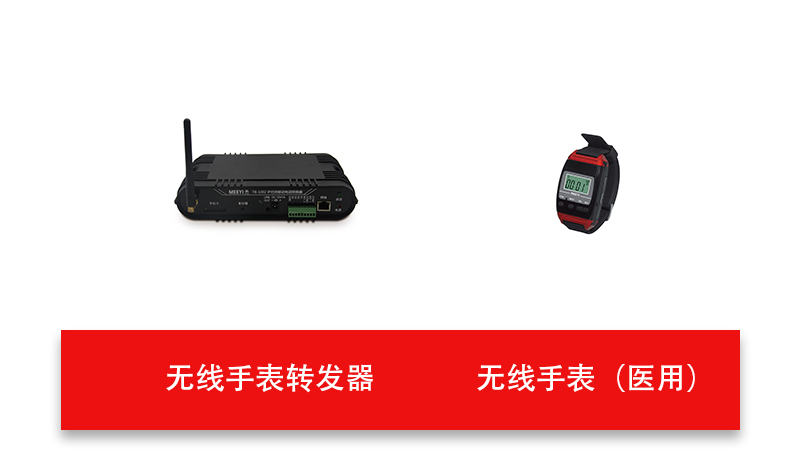

无线手表转发器、无线手表：接收呼叫、显示呼叫号、呼叫记录储存，呼叫记录查询。

医护主机：免提对讲、定点呼叫、双向对讲、可视对讲、远程开锁、托管功能、呼叫转移、呼叫等待、监视监听、广播功能、可拓展录音录像、检测分机状态。

信息发布控制器：定时发布病员信息，定时轮换病员信息。

ICU病房

应用设备：

ICU病床分机、监护摄像头

场景分析：

ICU病房内大部分为重病患者，难以下床行动，所以在一键呼叫的基础上还需要在一块屏幕上提供诸多功能，方便病人躺在床上进行操作

实现功能：

壁挂式安装、全彩显示、低照度摄像、外接呼叫器、一键式呼叫、双向可视对讲、接入HIS系统、查询显示病人信息。

技术参数：

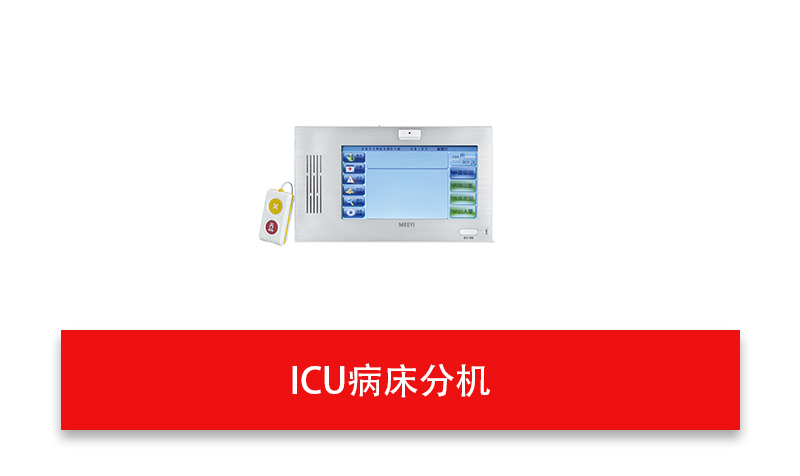

ICU病床分机：

   电源；DC12V，500MA

   功耗：≤6W

   传输协议：TCP\UDP

   分辨率：1024*800

   接口：LAN\485拓展接口\调试口\手持呼叫器接口

   影像：CMOS彩色摄像头

   音频采样：22.05KHZ-44.1KHZ,16BIT

   位传输速率：16K-192Kbps

家属探视室

应用设备：

ICU探视分机，显示器

场景分析：

病人家属通过探视分机实现与病人的远程可视对讲

实现功能：

壁挂式安装、全彩显示、低照度摄像、外接呼叫器、外接显示器、20路系统一键式操作、医护监听、定时、，插话提醒、双向可视对讲。

技术参数：

电源；DC12V，500MA

   功耗：≤6W

   传输协议：TCP\UDP

   分辨率：1024*800

   接口：LAN，485拓展接口，调试口，HDMI接口

   影像：CMOS彩色摄像头

   音频采样：22.05KHZ-44.1KHZ,16BIT

   位传输速率：16K-192Kbps

远程探视

应用设备：

手机（IOS/andriod）,电脑（windows/mac os），网络

实现功能：

实时双向可视对讲

走廊/病区门口

应用设备：

电控锁、病区门口机

场景分析：

走廊和病区门口作为人员流动性较大的场所，人员嘈杂，需要对进出人员进行有条件筛选以保证安全性和病人良好的休息环境，同时也应该具有信息公示功能方便医患及时了解信息

实现功能：

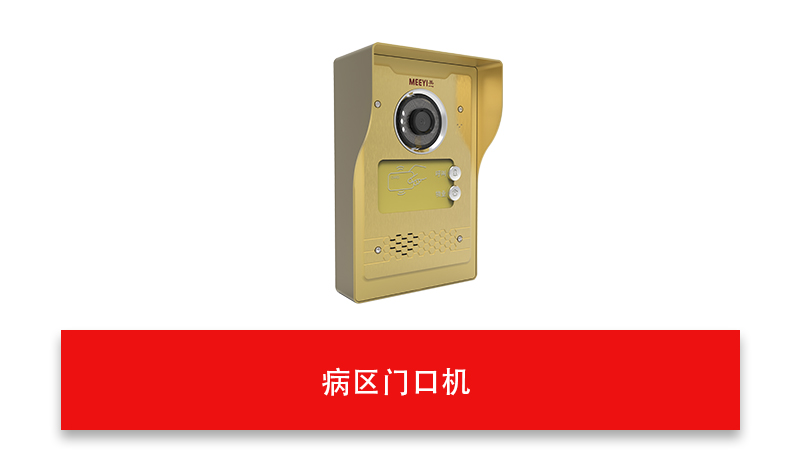

    病区门口机：接收上级遥控电控门锁，双向对讲，门禁刷卡功能，语音提示，未关门报警，上电断线开锁转换。

技术参数:

电压：DC12V

静态电流：≤100MA

动态电流：≤400MA

工作温度：-10℃-55℃

视频广角：92°

镜头焦距：F2.0
