成都市工况用电监管系统环保212协议

1 为什么要安装工况用电监管系统?

随着国家和人民对于环保要求的迫切提高，政府相继出台各种措施，如何针对性地对企业内的环保设施使用状况作出监控，发挥污染治理设备的作用，提高使用效率，并且政府部门能够实时掌握治污设施的运行状况和异常信息。

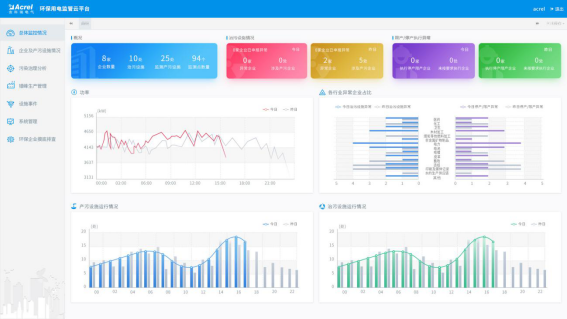

安科瑞电气推出的环保用电管理平台依托创新的物联网电力传感技术，实时采集企业生产用电、环保治理设备用电数据，通过关联分析、超限分析、停电分析、停限产分析，及时发现环保治理设备未开启、异常关闭及减速、空转、降频等异常情况，同时通过数据分析还可以实时监控限产和停产整治企业运行状态，用户可以利用PC、手机APP、平板电脑等多种终端实现对平台的访问。


2 平台技术标准

本平台遵循以下标准开发：

HJ 212 污染源在线自动监控（监测）系统数据传输标准

HJ 2000 大气污染治理工程技术导则

HJ 447 污染源在线自动监控（监测）数据采集传输仪技术要求

GB/T 16706 环境污染源类别代码

GB/T 17214 工业过程测量和控制装置的工作条件

GB 3100 国际单位制及其应用

GB 3101 有关量、单位和符号的一般原则

GB 1208 电流互感器

GB/T 13850 交流电量转换为模拟量或数字信号的电测量变送器

DL/T 5137 电测量及电能计量装置设计技术规程

GB 3102.1 空间和时间的量和单位

GB 4793.1 测量、控制和实验室用电气设备的安全要求第1部分：通用要求

GB/T 6587 电子测量仪器基本安全试验

GB/T17626 电磁兼容实验和测量技术

3 系统硬件

1.AEW100免布线多功能仪表


2.无线模块介绍

AF-GSM200模块是一款2G/4G/有线无线模块，该无线模块为安全用电云平台专用模块。
其中2G版本成本和价格较低，仅支持GSM网络，支持移动和联通（联通已退网）的上网的卡。该模块有一个RS-485接口和一个RS-232接口，这两个通讯接口都可以当做调试口，但只有RS-485接口可以接仪表作为数据采集接口。另外该模块还配有一个RJ45接口（网口），该接口无实际功能，不能用作调试。
4G版本价格稍高，网口版本的价格与2G差不多。
AF-GSM200接入每块仪表所需流量为20M/月，单个模块多可以接入10块表。默认上传间隔2分钟，如发生报警，会实时上传数据。
